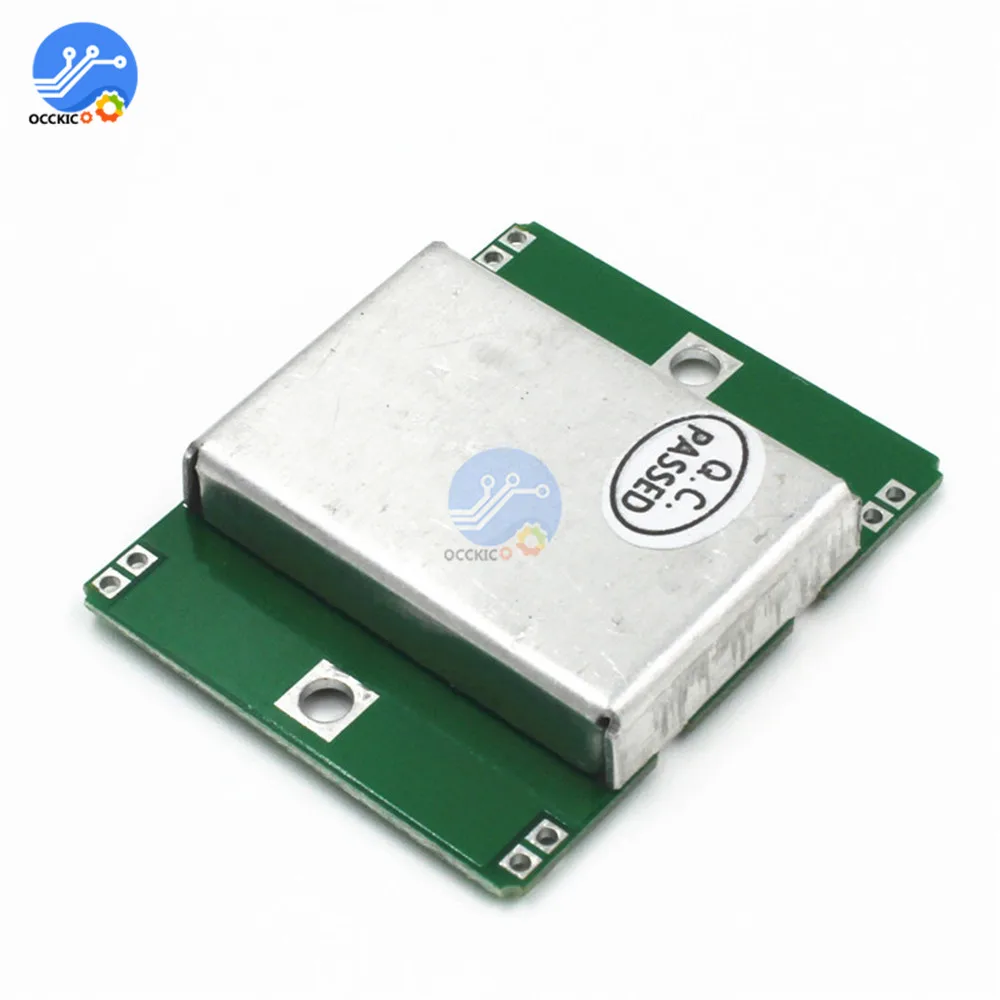

1 шт. HB100 доплеровский СВЧ-радар беспроводной модуль безопасности датчик движения 10,525 ГГц высокая скорость

Описание

Описание:

1. Размер: 37 мм X 45 мм X 8 мм

2. Основной чип: HB100

3. Рабочее напряжение: 5 В постоянного тока

4, HB100-это использование доплеровский СВЧ-радар модуль (доплеровский радар), принцип проектирования СВЧ-детектора движущихся объектов, в основном используется в автоматических дверных переключателях управления, охранных системах, банкоматах автоматизированных видео-систем управления, автоматический сигнал поезда и т. Д. HB100 является стандартным 10,525 ГГц доплерометр для микроволновой печи радар-детектор, Метод обнаружения по сравнению с другими способами обнаружения имеют следующие преимущества: 1, Бесконтактное обнаружение; 2, независимо от температуры, влажности, шума, воздух, пыль, светильник другие эффекты, подходит для суровых условий; 3, анти-RF помехи способность; 4, Выходная мощность небольшая, представляет собой опасность для человека; 5, расстояние: более 20 метров дальность обнаружения.

5, принцип допплера: допплеровская теория, основанная на времени, когда радиоволны обнаруживают объект в движущемся процессе, будет отражаться, когда волны, частота отраженной волны ударит по объекту движением, чтобы изменить состояние. Если радиоволны имеют фиксированное положение объекта, то частота отраженных волн и частотные волны передачи должны быть равны. Если объект движется к запуску, то Отраженные волны будут сжаты, что увеличит частоту отраженной волны; в противном случае частота отраженной волны уменьшается.

Технические характеристики:

1 Частота передачи: 10,525 ГГц

2. Точность настройки частоты: 3 МГц

3 Выходная мощность (минимальная): 13 дБм EIRP

4 Рабочее напряжение: 5 В ± 0,25 в

5 рабочий ток (CW): 60 мА макс., 37 мА

6 гармонических излучений: <-10 дБм

7 импульсного режима:

8 средний ток (5% постоянного тока): 2 мА Тип.

9 ширина импульса (мин.): 5 uSec

10 циклов нагрузки (мин.): 1%

Приемник:
