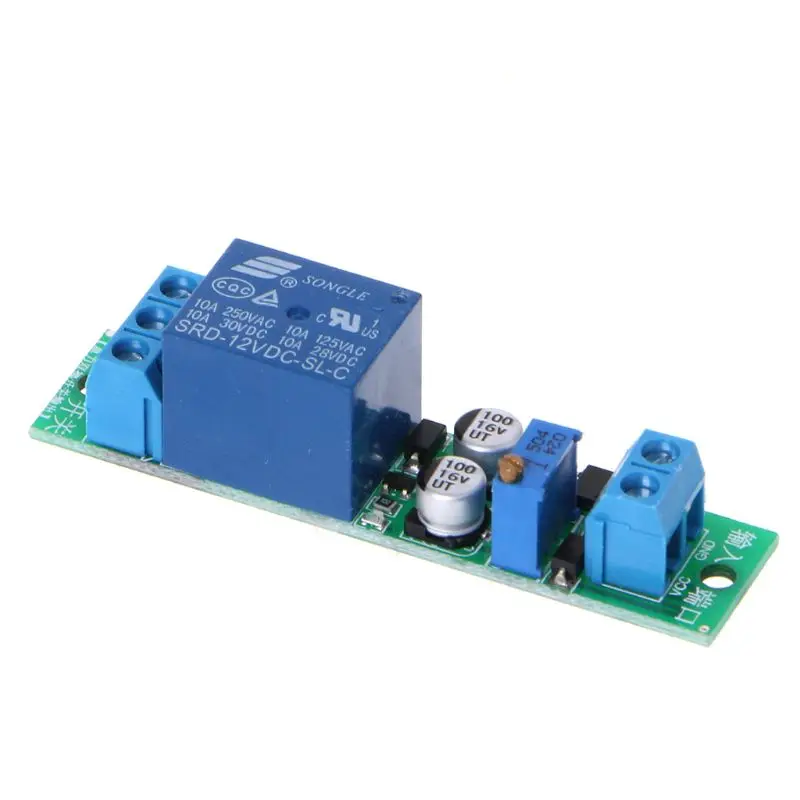

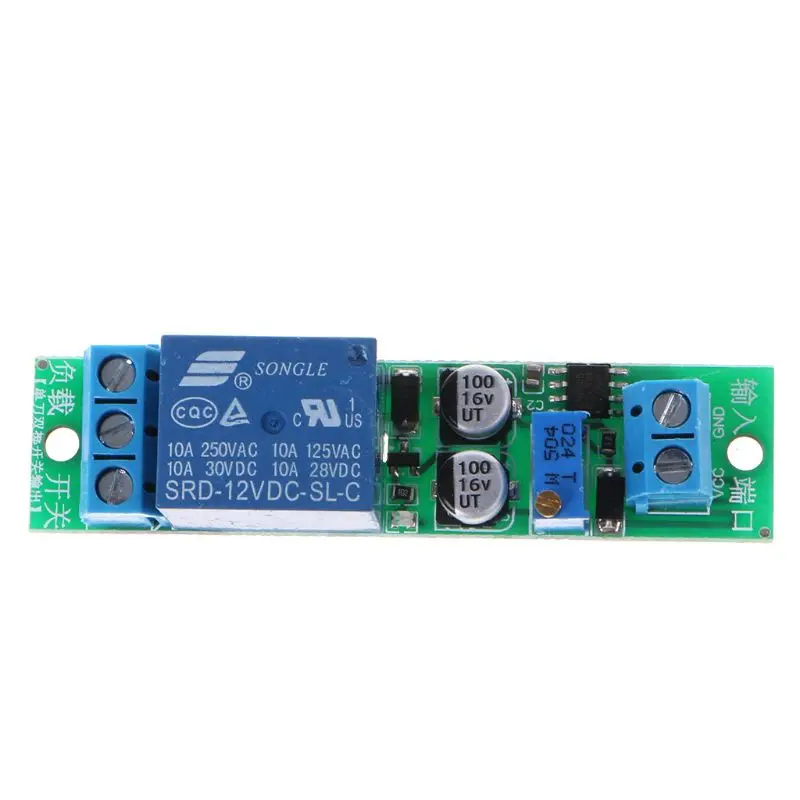

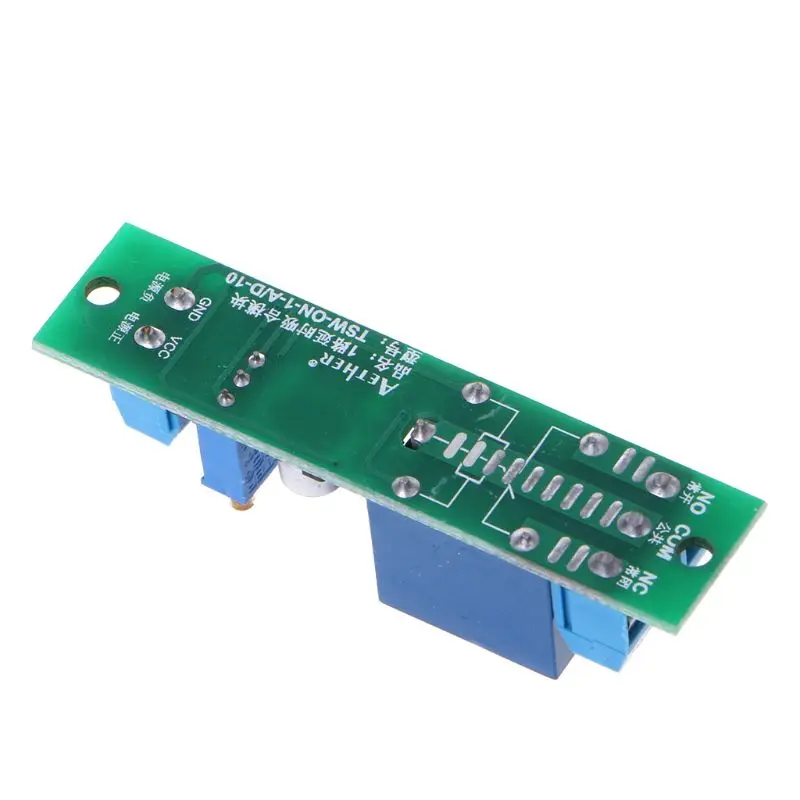

DC 12 В сигнал триггера задержки выключения таймер задержки реле Модуль 0-25s

Описание

Особенности:
12 в задержка запуска нормально открытый релейный модуль, многократное срабатывание эффективно.
Время задержки может быть отрегулировано потенциометром (по часовой стрелке для уменьшения, против часовой стрелки для увеличения), по умолчанию 0-25 секунд, если вам нужно больше времени, просто замените большую емкость или потенциометр.
Терминал электропитания имеет антиреверсный диод для защиты.
Триггерный сигнал может быть высоким или низким уровнем сигналов, подходит для промышленного контроля, модуль может быть активирован повторно.
Он может быть использован в робототехнике, задержке автомобильных ламп, умной разработке продукта, оборудовании автоматизации, разработке плк, интеллектуальном доме, задержке охранной сигнализации и разработке электронных.
Принцип работы:
1. Питание на модуле (12 в или 5 в) и реле заряжается немедленно. Терминал N.O. подключен к com-терминалу.
2. Реле заряжено через 0-25 секунд. Терминал N.C. подключен к com-терминалу.
3. Реле держит dis-под напряжением до тех пор, пока не появится внешний триггерный сигнал.
4. Если всегда есть триггерный сигнал, реле будет держать под напряжением до тех пор, пока триггерный сигнал не исчезнет, затем dis-под напряжением через 0-25 секунд. Сейчас терминал N.C. подключен к com-терминалу.
Технические характеристики:
Рабочее напряжение: 12 в постоянного тока
Грузоподъемность: переменный ток 250 в 10 а; постоянный ток 30 в 10 а
Время задержки: T (S) = 1.1xR (Ω) xC (f); например, если конденсатор 47 мкФ, резистор 500 ком, T = 1,1x0,000047x500000 = 25,85 сек.
Размер: 6,7x1,1 мм/2,64x0,43"
Количество: купальное полотенце, 1 шт
Примечание:
Возможны отклонения в 0-1 мм вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Без розничной посылка
Посылка в комплект входит:
Модуль реле таймера-1 шт.
