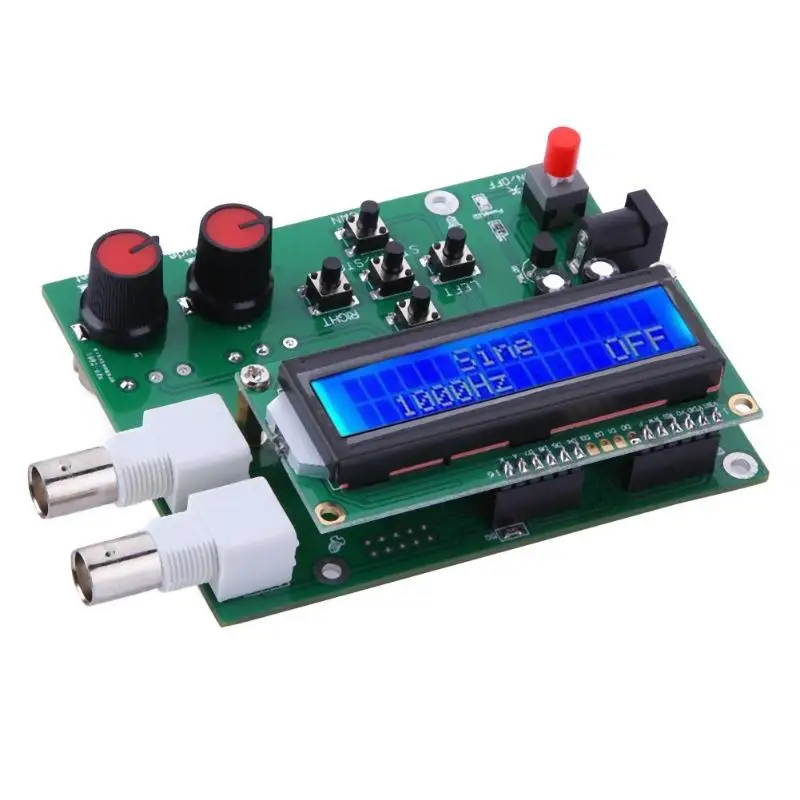

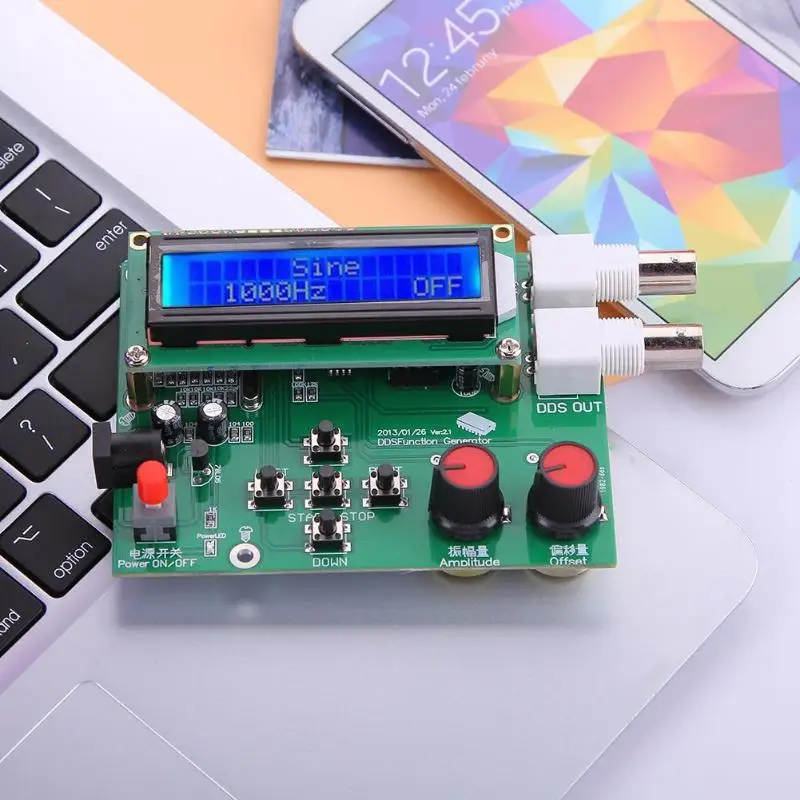

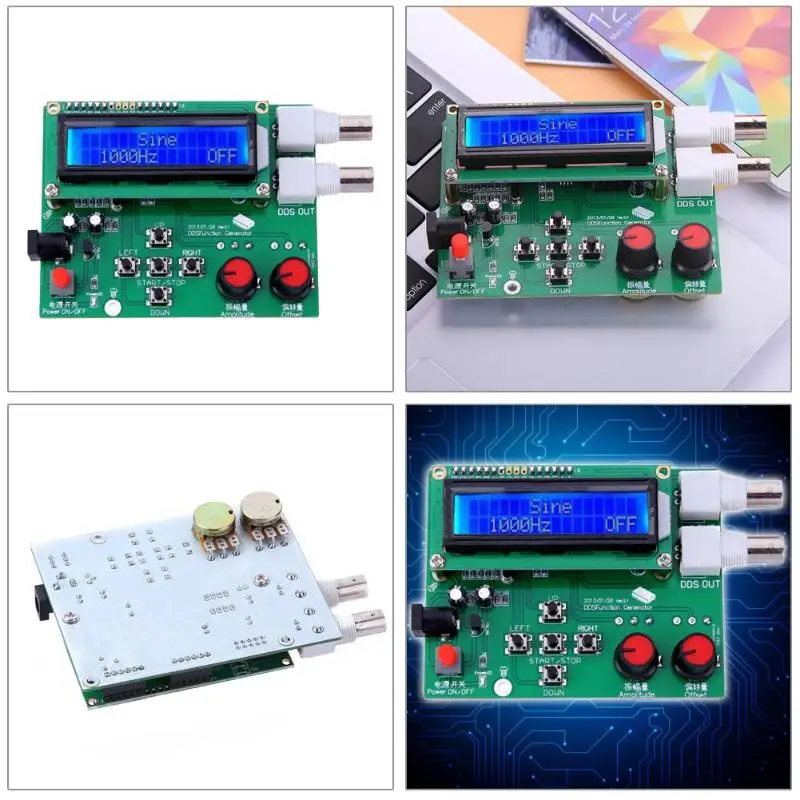

DDS Функция генератор сигналов Модуль пилообразной Треугольники волны синуса квадратный пилообразный сигнал комплект 1 Гц-65534 Гц постоянного тока 7-9 V ЖК-дисплей Дисплей

1 Гц-65534 Гц DDS функция генератор сигналов Модуль Синусоидальная Пилообразная треугольная волна комплект

Описание:
Функция (сигналов) генератор сигналов может произвести какие-то специфические периодического времени Функция (синус, квадрат, треугольник, зуба и т. д.) сигнала, Диапазон воспроизводимых частот составляет 1 Гц-65534 Гц.
Особенности:
Маленький размер, питание от батарей постоянного тока 7-9 V, легкий и портативный для использования.
Частотный диапазон DDS: 1 Гц-65534 Гц, высокая частота (HS) на выходе до 8 МГц.

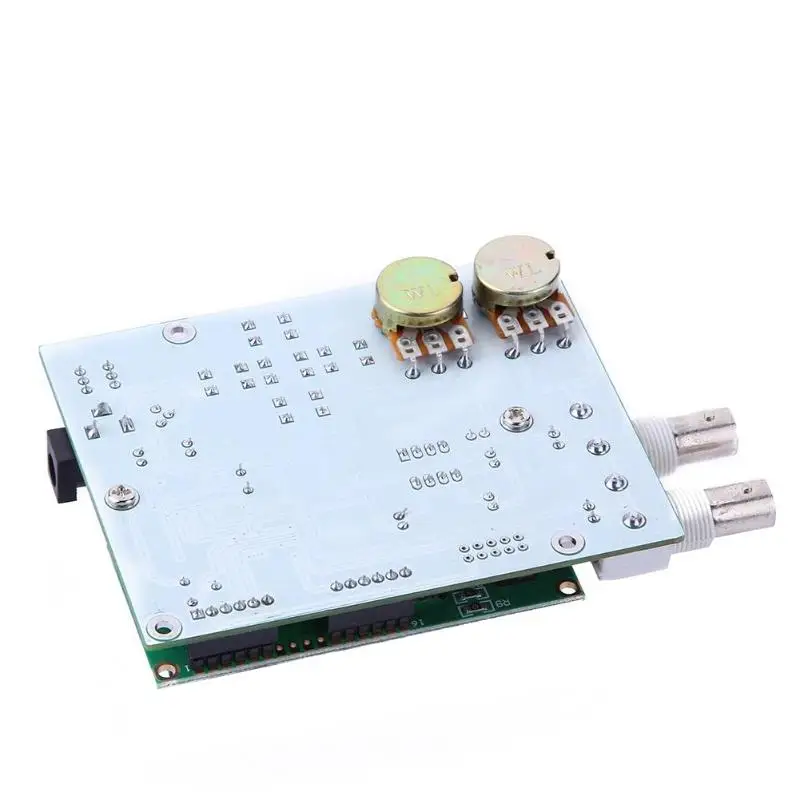

Амплитуда сигнала DDS от суммы смещения может регулироваться отдельно двумя потенциометрами.
Сигналы DDS: Синусоидальная волна, квадратная волна, пила, обратная пила, треугольная волна, волна ЭКГ и шум волны.

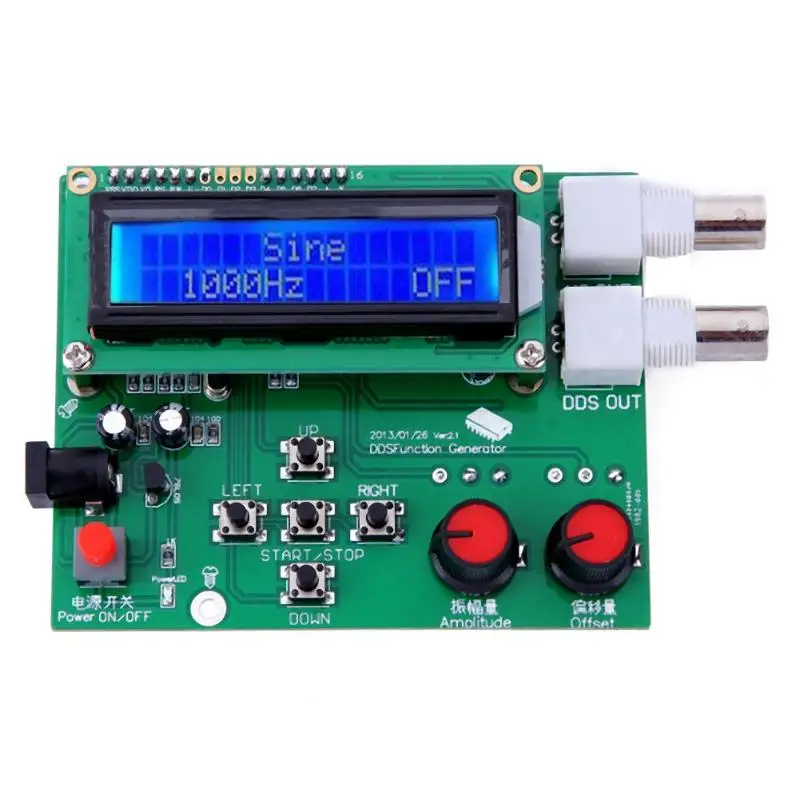

ЖК-дисплей для четкого чтения, интуитивно понятные 5 кнопок для удобной работы.
Питание автоматически восстанавливает последние использованные настройки.
Основные функции:
Выбор формы выходного сигнала вверх.
Выбор формы выходного сигнала вниз.
Левая Выходная частота-.
Правая Выходная частота +.
Стоп/старт вывода стоп/старт.
"Вверх" ключевые формы волны заказ:
ECG = электрокардиограмма (в выключенном состоянии клавиши «влево» и «вправо» для установки выходной частоты.
Средняя кнопка пуска, все следующие формы сигнала).
Rev Sawtooth = обратный sawtooth.
Пилообразный = зуба.
Треугольник = треугольная волна.
Квадрат = квадратная волна.
Технические характеристики:
Дисплей: 1602 ЖК-дисплей
Рабочее напряжение: DC 7 V-9 V
Диапазон частот DDS: 1 Гц-65534 Гц
Выход частоты (HS): до 8 МГц
Раздел в значение: 1, 10, 100, 1000, 10000 Гц
Смещение: 0.5pp-5Vpp
Амплитудное Количество: 0.5Vpp-14Vpp

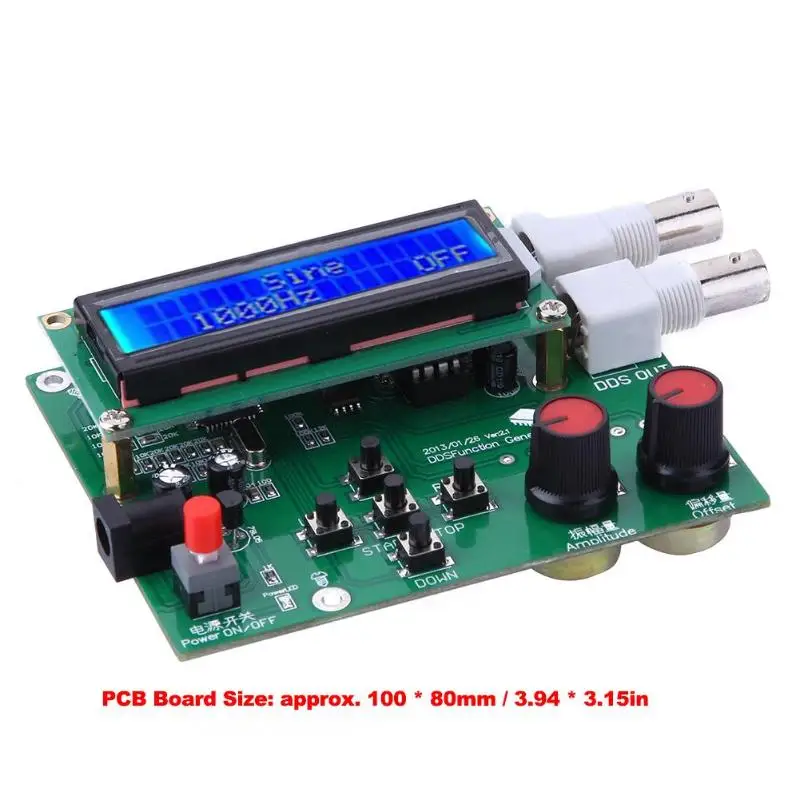

Размер печатной платы: прибл. 100*80 мм/3,94 * 3.15in
Вес изделия: прибл. 100 гр/3,53 унций
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.
Из-за различных дисплеев и разного светильник, изображение может не показать фактический цвет изделия. Спасибо за понимание.

1 x генератор сигналов функции DDS
