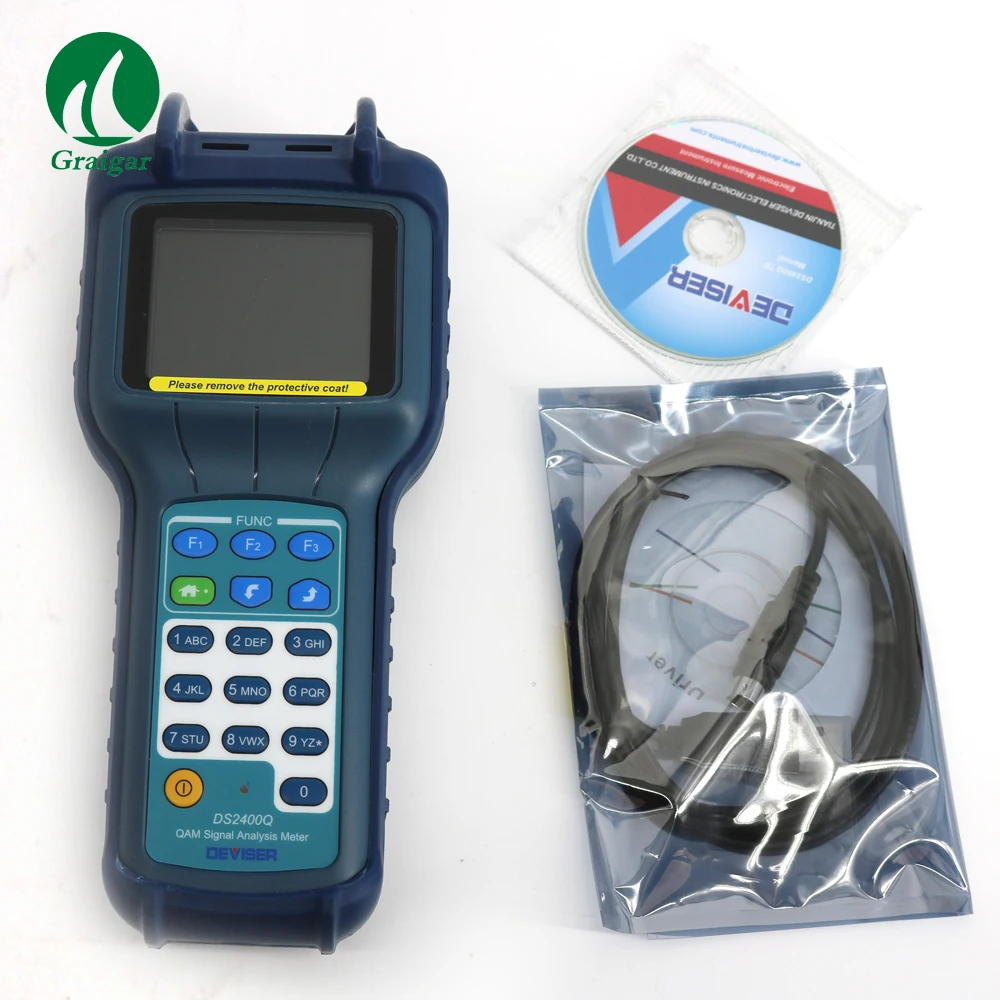

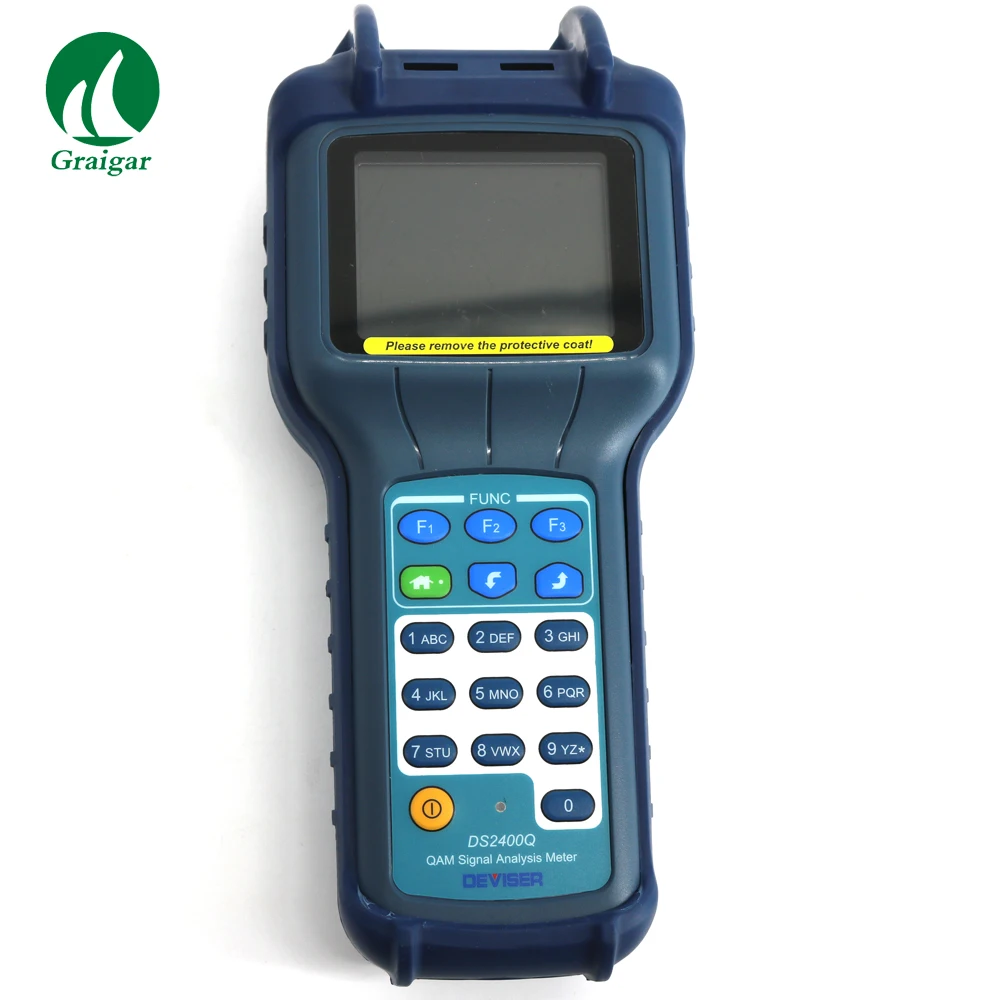

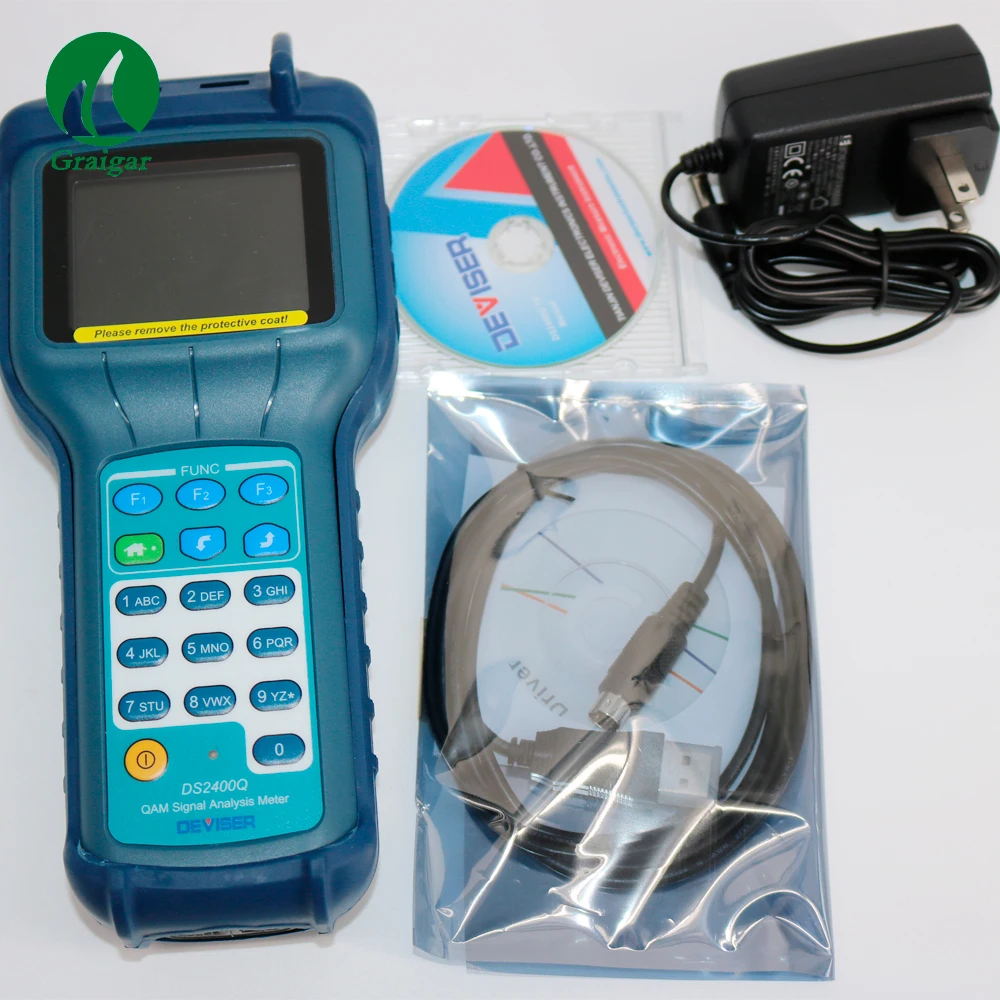

Deviser DS2400Q, 5 МГц~ 1 ГГц ручной наклон измерения дисплей CATV измеритель уровня сигнала

Описание

Deviser DS2400Q, 5 МГц~ 1 ГГц ручной наклон измерения дисплей CATV измеритель уровня сигнала

Новый Deviser DS2400Q, 5 МГц ~ 1 ГГц ручной наклон измерения дисплей CATV измеритель уровня сигнала

Обзор продукта

DS2400Q-это многофункциональный инструмент, который поддерживает Созвездие QAM и аналоговые сигналы для сетей CATV. Это идеальный инструмент для первоначального строительства сети, для установки подписчиков, а также для обслуживания и устранения проблем. Его ruggedized дизайн, который включает в себя ударный протектор, в сочетании с графическим интерфейсом графического дисплея значка и функцией автоматического пропуска/сбоя, указанной лимит обеспечивает повышенную эффективность и производительность для всех типов техников.

Другие функции, такие как обратный путь и прямое сканирование спектра, 12 любимых частот наклона, тест напряжения переменного тока, гул и напряжение постоянного токаИзмерения, в сочетании с полным регистрацией данных и программным обеспечением управления, делает этот блок универсальным инструментом для кабеляУстановок.

Измерения MER, PRE & Post BER и функция сбора данных BER позволяют быстро тестировать свободные соединения, связанные с пиксельным или медленным потоком интернет-данных DS. Эта функция может определить несоответствия, вызванные открытыми коаксиальными линиями или коррозионными устройствами.

Функция и преимущества

Диапазон 5 МГц ~ 1 ГГц (аналоговые/цифровые сигналы) Многопользовательский канал с режимом обучения QAM, QPSK, COFDM измерения мощности QAM MER w/дисплей созвездия Предварительный и послепродажный анализ BER, ES, SES, COR/UNCOR bps Обратный путь и сканирование спектров FWD Функции проверки пропуска/сбоя с автоматическим хранением Дисплей измерения наклона (12 частот) Измерения напряжения AC-DC, включая гул Измеряемые параметры Емкость жесткого диска Удобное управление (ICON-GUI) Цветной дисплей 2,8 ”(320 × 240 TFT lcd) Программное обеспечение для управления ПК в комплекте-Toolbo

Технические характеристики

Частота
Частотный диапазон	От 5 до 1000 МГц
Точность частоты	± 50 ppm (при 20 °C ±5°C)
Частота Разрешение	10 кГц
Канал Тип
Аналоговый ТВ	NTSC
Цифровой ТВ	QAM 16/32/64/128/256 с Созвездие диаграмма плюс QPSK и COFDM
FM радио	На одной частоте
Цифровой канал
Демодуляции типа	Стандартное ITU-T J.83 приложение A/B/C
Поддержка	QAM 16/32/64/128/256
Символ скорости	1 MS/сек до 7 MS/сек
Пропускная способность	280 кГц до 10 МГц
MER (коэффициент погрешности модуляции)	39 дБ (QAM)
Точность	±2. 0 дБ
BER (скорость разрядной ошибки)	1E-3 до 1E-8 декодирование до и после R-S (QAM)
Мощность тип измерения	QAM, QPSK и COFDM
Цифровой канал средней Мощность
Диапазон уровня	От-30 дБмВ до + 60 дБмВ
Созвездие
Точность	±2. 0 дБ, в диапазоне частот от 10 °C до 30 °C и ±3. 0 дБ от-10 °C до 40 °C
Разрешение	0,1 дБ
Дисплей режим	QAM 64 и QAM 256 с возможностью увеличения и уменьшения
Аналоговый измерения уровня
Диапазон	От-35 дБмВ до + 60 дБмВ
Точность	±1. 5 дБ
Разрешение	0,1 дБ

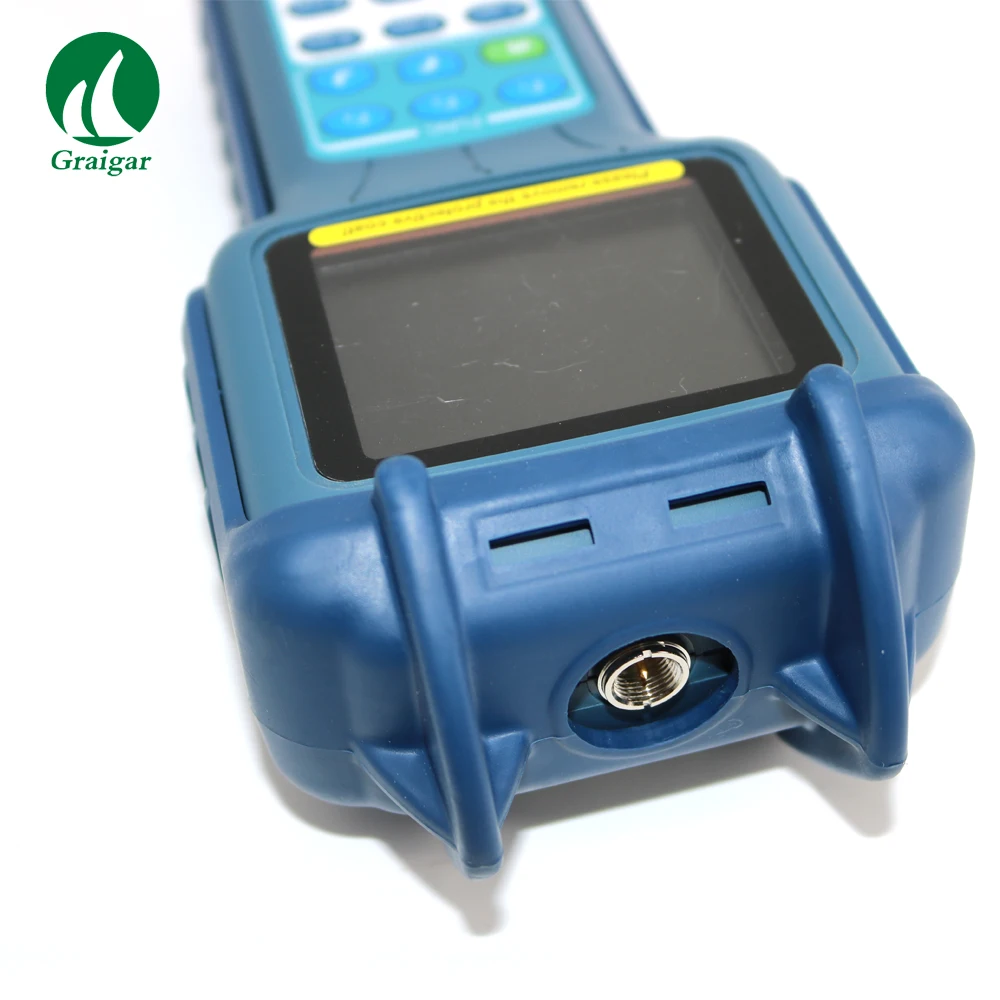

Вход сопротивление	75Ω (разъем типа "F")
Гул модуляции
Диапазон	2% до 5%
Сканирование каналов
Кол-во Каналы	160 каналов Макс
Сканирование Скорость	5 каналов в секунду
Весы	1, 2, 5, 10 дБ/Див
С переменным фокусным расстоянием	1X, 2X, 3X, 4X, 5X пять уровней увеличения или полного сканирования каналов
Частотный диапазон
Пропускная способность	2,5 МГц, 6,25 МГц, 12,5 МГц, 25 МГц, 62,5 МГц и полный диапазон
Весы	1 дБ, 2 дБ, 5 дБ и 10 дБ/div
Измерения наклона
Количество частот	Максимум 12 с разрешением 0,1 дБ
Предел Тесты параметры
Минимальный/максимальный уровень видео	От 0 дБмВ до + 30 дБмВ
Минимальный/максимальный & Дельта; В/А	10 дБ до 20 дБ
Минимальный/максимальный уровень мощности	10 дБмВ до + 30 дБмВ
Минимальный MER	33 дБ (зависит от модуляций и систем)
Макс пред/пост бер	1,0 E-9
Общие Параметры
Кол-во программ	Максимум 7 тестовых параметров (Автотест)
Линия Напряжение диапазон измерений	От 0 до 100 в (AC/DC) с точностью ± 2 в
Память для хранения данных	512 K байт
Батарея	11,1 В Ач литиевая батарея (5 часов работы)
Зарядное устройство	От 100 В до 240 В переменного тока 50-60 Гц; Время зарядки около 3 часов
Для адаптера переменного тока	RS 232C (с последовательным кабелем для передачи данных USB в комплекте)
Размеры	218 мм × 95 мм × 49 мм
Вес	700 г
