Обновление CNC Mach3 USB 3/4/6 оси движения Управление карты коммутационная плата 2 МГц

Обновление CNC Mach3 USB 4 оси управления движением карты Breakout Board 2 МГц MK4-V

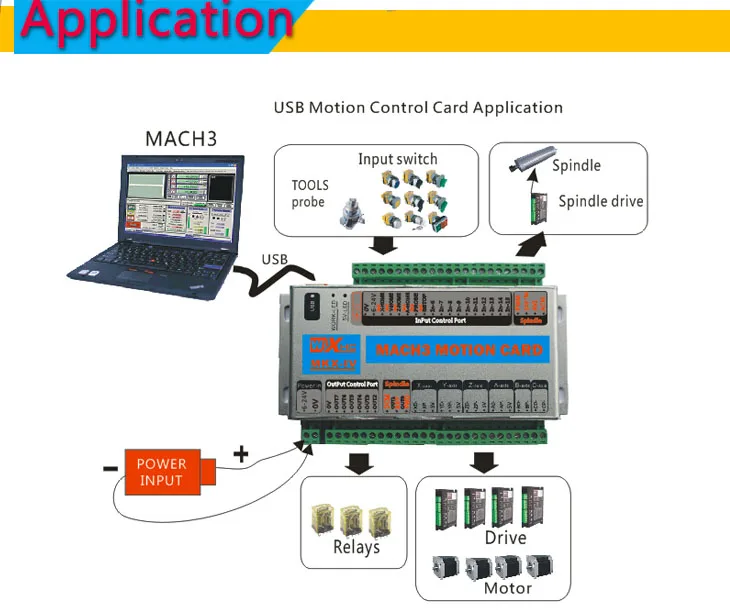

Область применения:MK4-V: 4 оси motion карта работает с Mach3 системы ЧПУ под все платформы windows

Электрические характеристики:
-ЦП: двухпроцессоры, ARM + FPGA
-Ось управления выходом:
Управляющий ток: изолированный открытый коллекционный выход 5 V, 20mA
Привод: импульсный + выход направления
Выходная частота: 2000 кГц (2 МГц)
Перемещение по оси: MK4-M4: 4-осевая машина/MK6-M6: 6-Axis
Изоляции Напряжение: 3.5KV
-Шпинделя инвертор выход
Аналоговое Выходное напряжение: 0-10 в
Выход ШИМ: 5 В, 1 кГц, рабочий; 0-100%
Импульсный + направленный Выход: 5 В, 15 Гц до 4 кГц
-Скорость вращения шпинделя вход
Вход: изолированный вход, импульсный сигнал 5 В
Изоляции Напряжение: 3.5KV
-8 ввода-вывода выход
Ток привода: Изоляция: 50 мА, 25 в
Изоляции Напряжение: 3.5KV
-16 ввода-вывода вход
Входной ток: изолированный вход s, 5 мА, максимальное напряжение 25 в
Изоляции Напряжение: 3.5KV
Положение порта Mach3: порт P1
Интерфейс USB: Соответствует стандарту USB2.0
-Посылка Размер коробки: 275X144X42 мм
-Вес: 0,7 кг
Особенности:
-Полностью поддерживает все версии Mach3
-Поддержка сохранения данных при отключении питания.
-Поддержка скорости вращения шпинделя отзывы
-Поддержка 3 м USB кабель
-Поддерживает до 6-axis
-Максимальный шаг-частота импульса составляет 2000 кГц. Светодиодный индикатор состояния может быть полезен для отображения USB
-Подключение, и рабочий статус миганием.
-16 вход общего назначения, 8 выход имеет функцию скорости, шпиндель actural speed Mach3
-Интерфейс в режиме реального времени
-Вся изоляция IO-port, помехи, стабильная производительность
-Полная поддержка горячей замены USB, карта отслеживает состояние подключения USB в любое время,
Основные характеристики:
1. Стандартное usb устройство и работает на всех окнах с usb горячей вилки.
2. Состояние карты контролируется.
3. Поддержка 6 осей для движения одновременно.
4. Шаг импульса frequncy до 2000 кГц, поддержка сервопривода и шагового двигателя.
5. Индикация состояния usb со светодиодом
6. Все io изолированы, анти-шум и стабильная производительность
7. Шпиндель управления с ШИМ и шаг/пульс
8. Алюминиевый корпус, защищает от помех.
9. Функция измерения скорости.
10. Выключите и продолжите работу
Установка программного обеспечения:
-Сначала установите программное обеспечение Mach3 на ваш ПК.
-Во-вторых, скопируйте драйвер в файл Mach3.Check readme на компакт-диске.

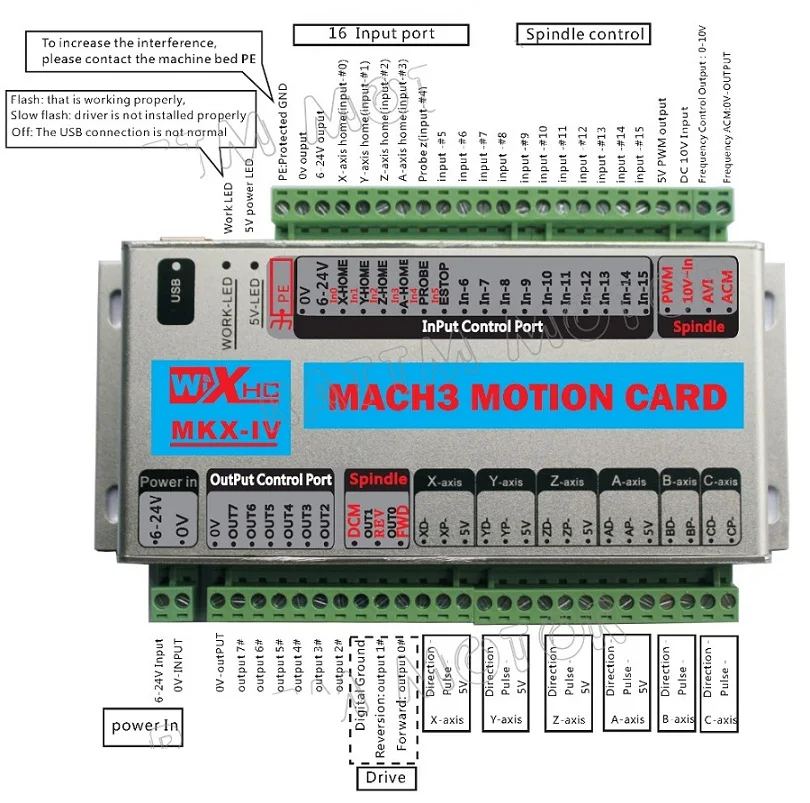

-Проверьте нашу проводку для справки, подключите нашу карту к вашей машине правильно.
-Подключите ПК к нашей карте с помощью сетевого кабеля.
-После этих шагов вы можете открыть программное обеспечение Mach3 для работы.
Пожалуйста, посмотрите на настройку параметров программного обеспечения Mach3, шаги и так далее в напечатанном руководстве нашей упаковочной коробки для справки.

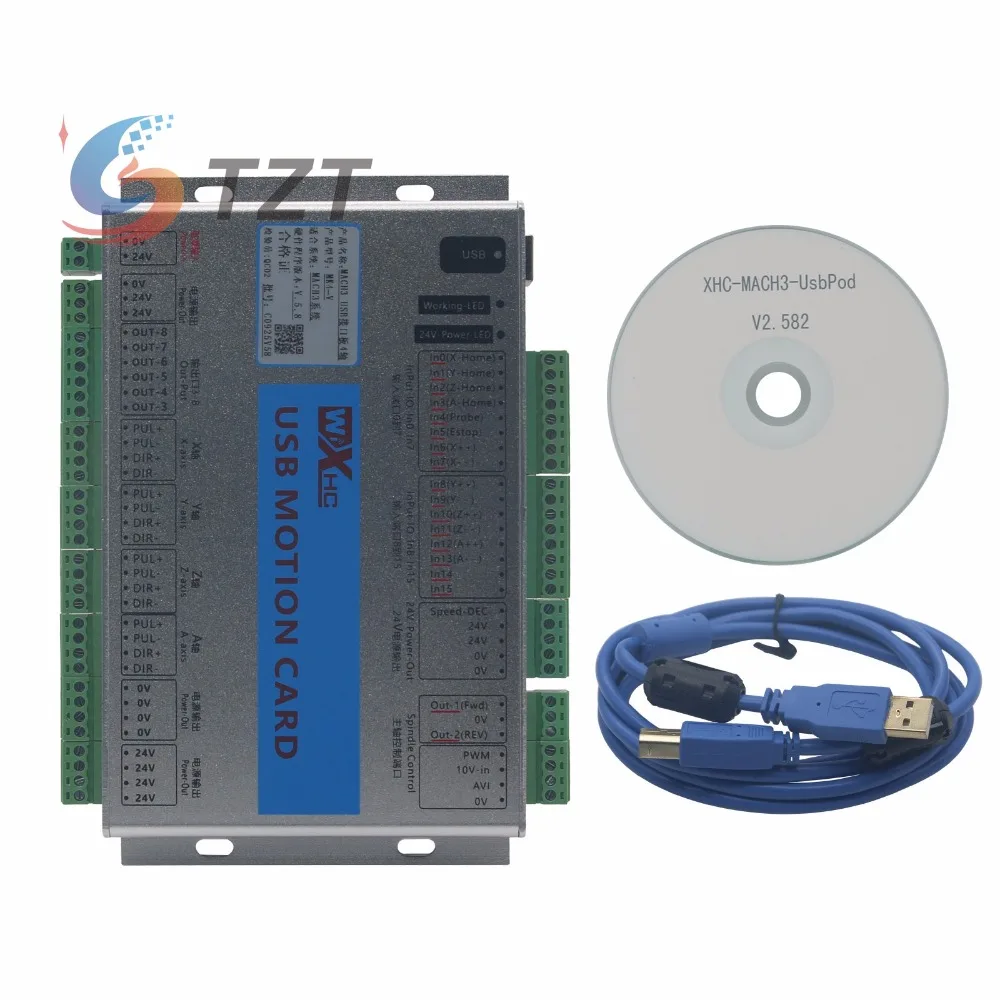

Посылка список:
-1 х карта движения MKX-V
-1 х провод
-1 диск с драйверами
-1 х MACH3-USB проблемы съемки
-1 x конфигурация MACH3 и установка драйвера
-1 х Руководство пользователя MKX-V
