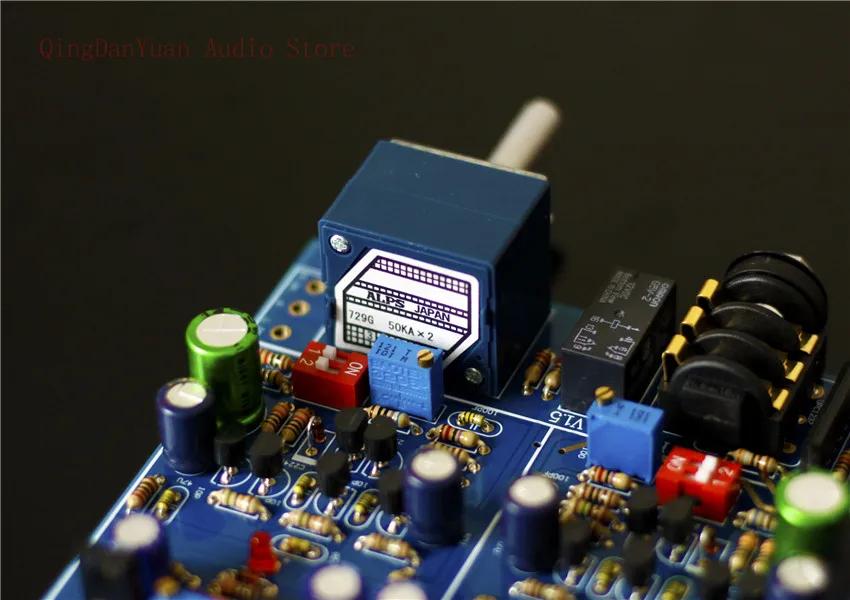

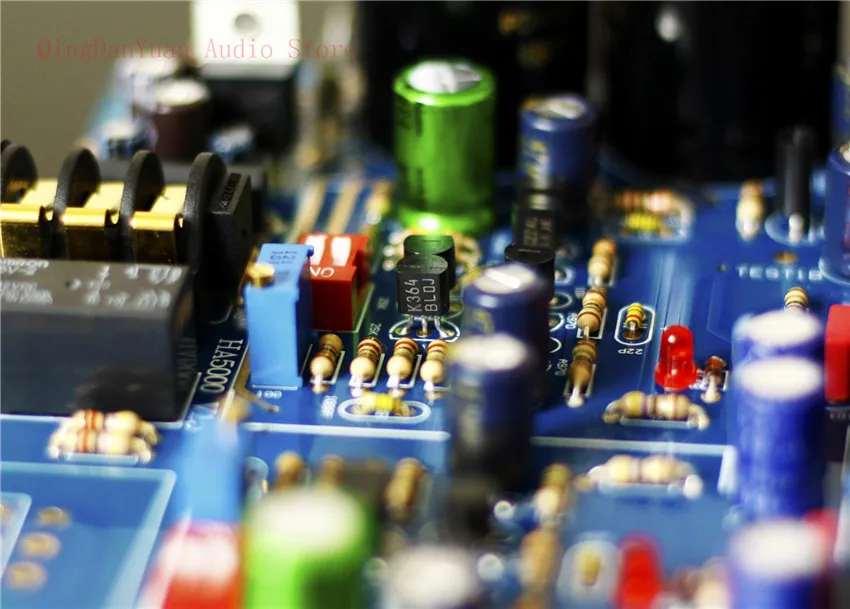

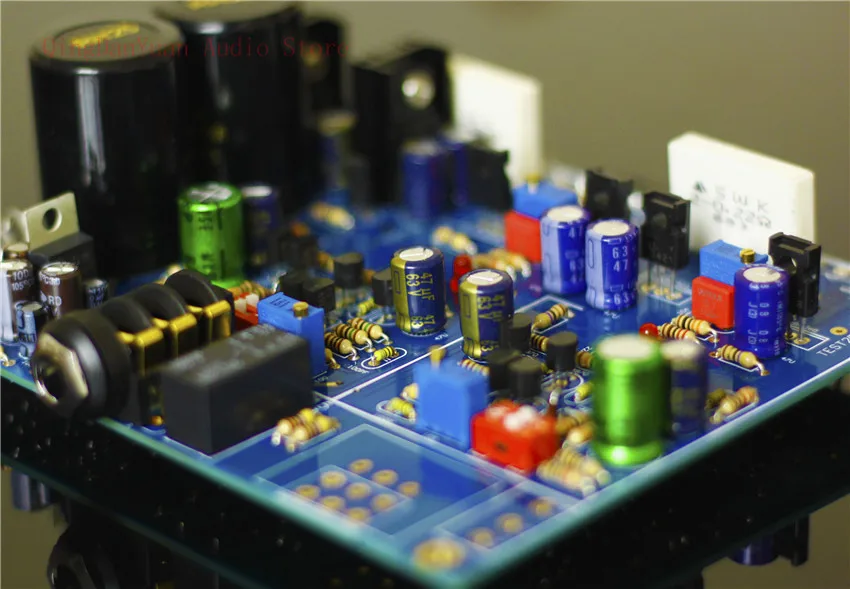

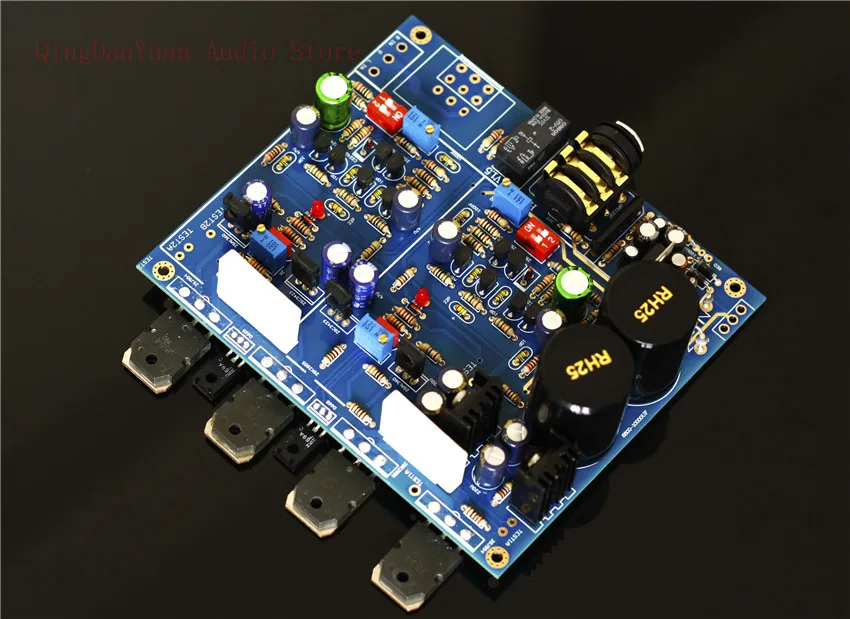

QHA4 аудио HIFI класса FET транзистор дискретный компонент усилитель для наушников собранная плата

Описание

Аудио HIFI класса FET транзисторный усилитель для наушников

Описание продукта:

Основание усилителя для наушников на Audio-Technica AT-HA5000 схему усилителя для наушников. Audio-Technica ha5000 должен быть самым мощным усилителем цепи на движущей силе, Используется Toshiba 2SK370 FET в качестве одного дифференциального входа, на канал выходной этап использует K2955 J554 power FET, гарантированный достаточно низкий уровень, чтобы получить выход в сопротивлении.

Особенности:

Клон Audio-Technica AT-HA5000 схема усилителя для наушников

Toshiba 2SK370 FET транзистор как один вход

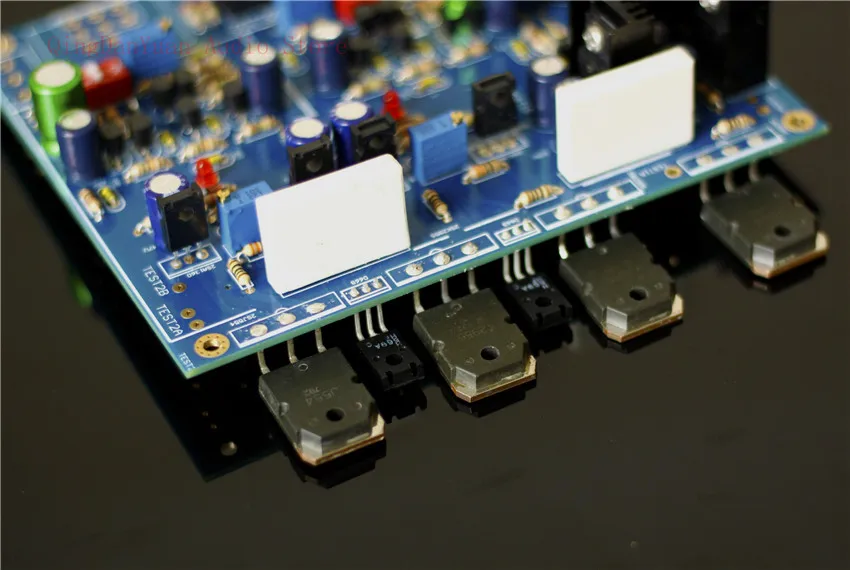

Выход драйвера транзистора K2955 J554 FET. Мощность драйвера очень хорошая для HD800 HD650 Q701 и т. Д.

Плата с переключателем усиления, вы можете установить увеличение в зависимости от наушников (низкое сопротивление play OFF, высокое сопротивление (600R) play on)

Основной конденсатор используется Британский NOVER6800UF, Другие конденсаторы также очень хорошие, как NIPPON LXZ, Nichicon MUSE, WIMA

С системой защиты UPC1237 используется реле OMRON

Позолоченное гнездо для наушников Neutrik 6,35

Спецификация:

Источник питания: AC 15V-0-15V (от 15 В до 18 в ок)

Размер платы: 130 мм * 106 мм

Выход: 6,35 мм разъем для наушников

Входное сопротивление: 47 кОм

Выходное сопротивление: 400 МВт/300 Ом 1200 МВт/32 Ом

Амплитудно-Частотная характеристика: от 10 Гц-35 кГц

S/N:> 92 дБ при усилении 6 дБ

Выходное сопротивление: 0,2 Ом
