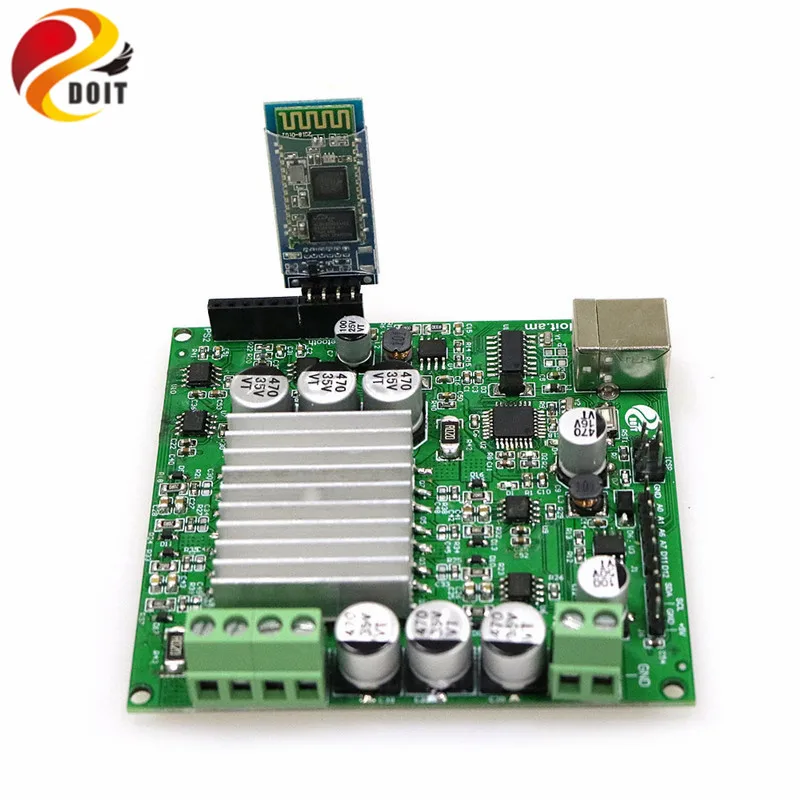

2 в 1 высокомощный двигатель драйвер Управление для Arduino Щит DIY большую нагрузку RC робот Smart цистерны, Wi-Fi, bluetooth, ps2 игрушка

Описание

Введение:

Эта плата является контрольной панелью, которая совместима с Arduino, также является платой защиты двигателя постоянного тока. Он очень подходит для управления большим шасси робота-танка, показанным в наших магазинах.

Особенности:

Большая мощность: максимальный ток может быть 20А, а мощность может быть 480 Вт; Большая нагрузка: Проверенная нагрузка 60 кг; Режим управления: wifi (по DT-06), Bluetooth (по HC-05) и PS2; 2 в 1 плата: это плата управления (совместима с Arduino), а также плата драйвера двигателя постоянного тока; Дальность: 100 м для wifi и 10 м или для bluetooth или ps2.

Описание: длина рукава

Эта плата может использоваться с модулем Wi-Fi, модулем Bluetooth и ручным набором для дистанционного управления четырехколесным приводом автомобиля; Версия Wi-Fi и версия Bluetooth требуют мобильного телефона для установки приложения, и в настоящее время только поддерживает систему Android; По умолчанию, соответствующая программа запрограммирована в соответствии с опцией, и линия может быть дистанционно управляется в соответствии с инструкциями; Только плата драйвера: относится к отдельной плате привода, нет модуля Wi-Fi, модуля Bluetooth или ручного комплекта; В соответствии с фактическим измерением, эта макетная плата может управлять нагрузкой около 60 кг. Совместим с arduino, его можно использовать непосредственно путем укладки.

Модуль расширения, штыревая панель описание и схема:

Высоко-двигатель постоянного тока, внутренний встроенный ATMEGA328 как электродвигательного привода блок управления. На борту защищены ATMEGA328 однокристальная компьютер программный интерфейс (USB и ICSP два способа) удобная программа горения; Часть аналогового/цифрового порта сигнала для пользователя для расширения и использования; Резервный интерфейс Bluetooth и wifi, наш модуль может быть непосредственно подключен к использованию; Сдержанный PS2 интерфейс ручки, прямой штекер и использование; Резервный интерфейс I²c, в то же время приводит к использованию небольшого модуля питания (максимальный выходной ток не более 100 мА); Двусторонний выход двигателя постоянного тока, один выход максимальный ток 20А; Вход питания, максимальное напряжение постоянного тока 30В. вход питания не предназначен для защиты от обратного хода, ошибка проводки может привести к взрыву машины; Мотор защита от избыточной силы тока программное обеспечение резервирования обнаружения, комплект программного обеспечения защитный порог (исходящие-ATMEGA328 внешнего прерывания порт D2, расчет, пожалуйста, обратитесь к схеме дизайн параметры защиты ток может быть программное обеспечение для модификации ≤20a);

Отгрузочная ведомость:

2-в-1 двигатель привода доска: 1 шт. Модуль WiFi (опционально) Модуль Bluetooth (опционально) Комплект управления PS (опционально)

Изображения:
