Описание
Особенности

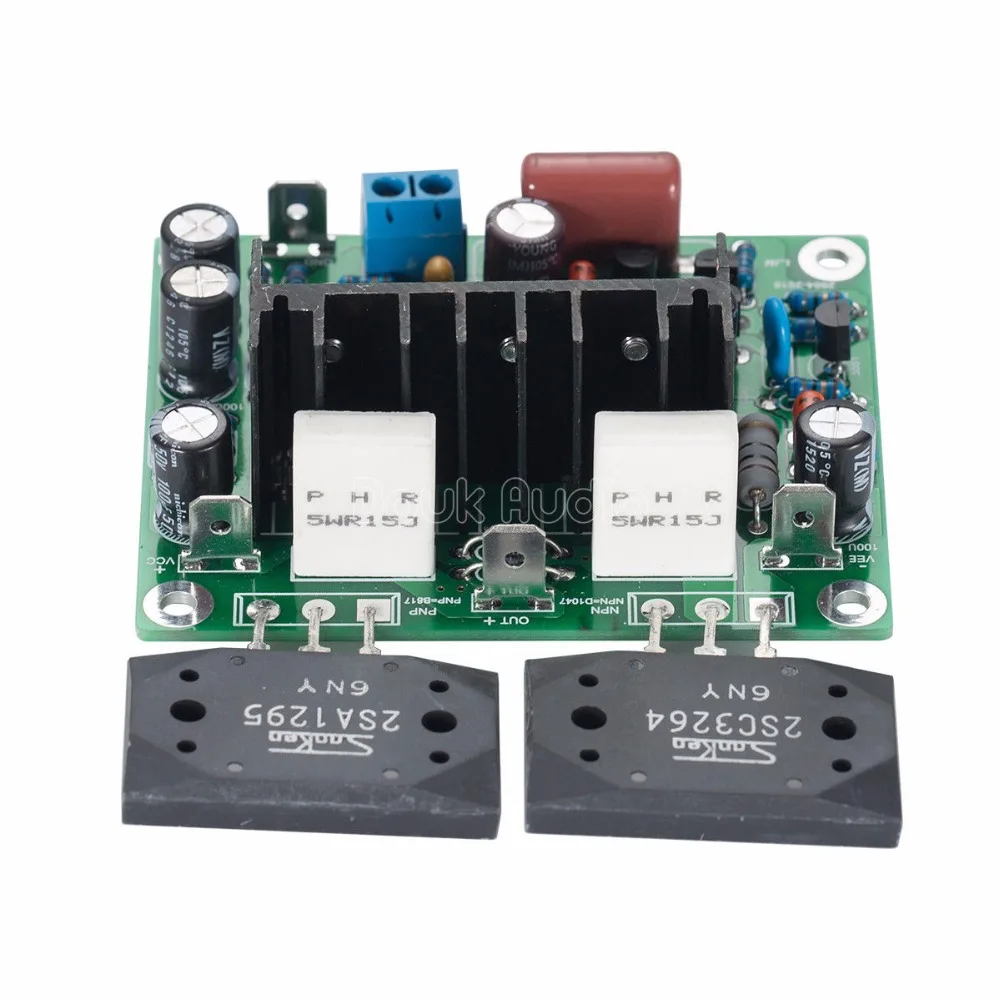

Компания 2SA1295 2SC3264 транзистор В Ниже Искажение, Лучшая Управление и Разрешение Одиночный Дифференциальный вход, Несимметричный напряжения Каскад усилителя, Три-StageПеревернутыйДарлингтона) Выход. Выходной каскад Использует оригинальный KTB817, KTD1047 PHILIPSKECТранзистор, ST, EVOX Производство CBB Конденсатор с алюминиевой крышкой.KEMET, TDK МонолитныйКонденсаторов.
Параметры -Напряжение питания: ± 15 В до±45 V
-Выходная мощность: 100 Вт 8Ω (+-42 в)
-Усиление напряжения: 34 раза
-Входная чувствительность: 1,2 в 100 Вт RMS 8 Европа
-SNR: более 98 дБ
-Искажение: <0,009 THD 1 K Гц 10 Вт
-Выходной ток на канал IQ примерно 30 мА
-Размер печатной платы: 76 мм * 73 мм
Пожалуйста, обратите внимание
Нет схемы и инструкции (значения компонентов были отмечены на печатной плате) поставляются с товаром.
649 669 должны быть установлены на соответствующий радиатор,
После установки Не требует Любой корректировкойВ Потребляемый токКаждого транзистор О 30MA. Эта версия Не требуетсяПровод-перемычка.
Посылка включает в себя
2 шт/1 комплектНабор «сделай сам» и сборная доска(Включает 2×PCB и компоненты.)
Схема
Тестовые данные: Испытательное оборудование: Аудио Точность 2
Амплитудно-частотная характеристика= 20 Гц-25 к Гц-0,2 дБ
THD + N = 0.002% 20 Гц-20 кГц 10 Вт RMS 8 Ом
БПФГармонических схема:
Тестовые данные, испытательное оборудование: DSCOPE SERIES 3
Тестовая схема, испытательное оборудование:DSCOPE серии 3
Результат теста: частота 20 Гц-20 к Гц-0,2 дБ
24000 Гц FFT для 10 Вт Выход:
Характеристики
- Упаковка
- Да
- Максимальная мощность на канал
- Без питания
- Бренд
- Nobsound
- Type
- Home Amplifier
