Keyestudio UNO R3 официальная обновленная версия с контактным разъемом интерфейс для Arduino совместимый

Описание

Keyestudio UNO R3 официальная обновленная версия с контактным разъемом интерфейс для Arduino совместимый

Введение

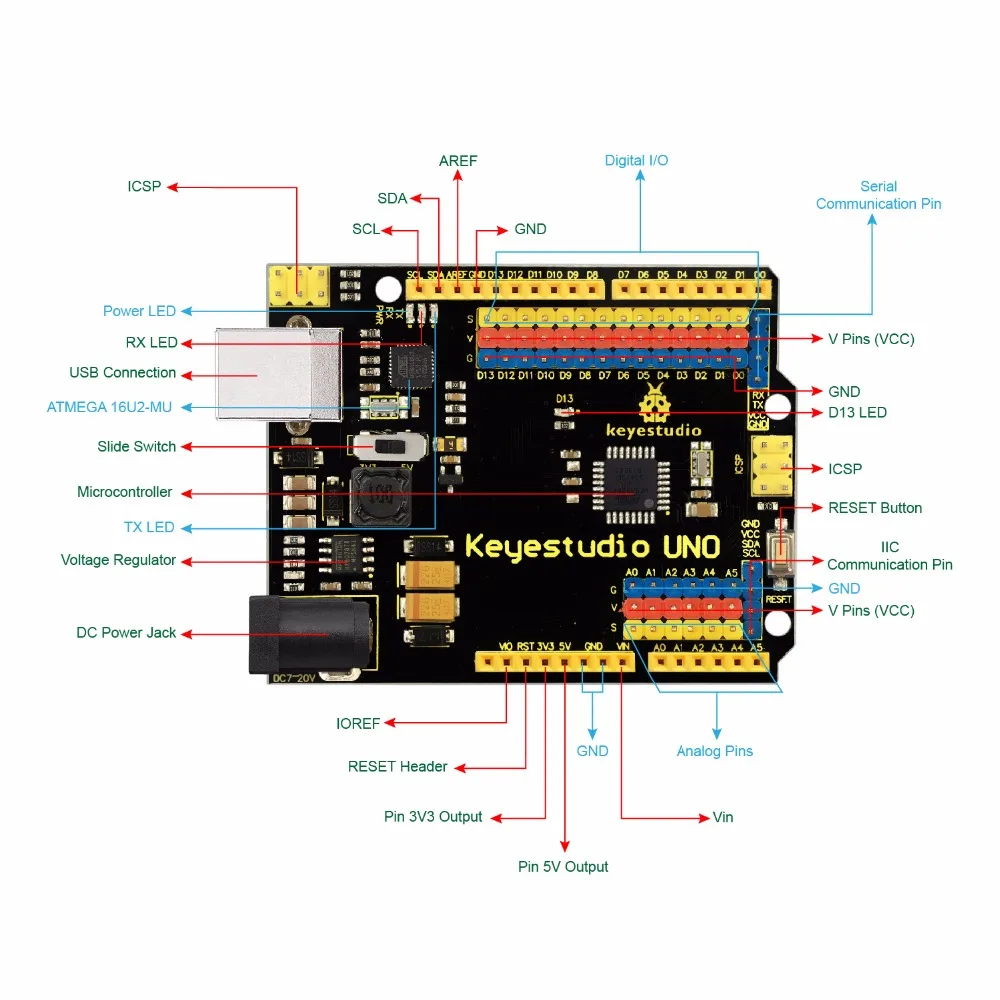

Keyestudio UNO с контактным интерфейсом-это плата микроконтроллера, основанная на ATmega328. Он имеет 14 цифровых входных/выходных контактов (из которых 6 можно использовать в качестве PWM выходов), 6 аналоговых входов, 16 керамический резонатор MHz, подключение USB, разъем питания, ICSP header, и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью usb-кабеля или подключите его к адаптеру переменного тока или аккумулятору, чтобы начать работу.

Для удобства проводки, мы разработали Электронный Кирпич 3pin интерфейс, соответствующий всем 14 цифровых контактов, 6 аналоговых контактов, 1 контактный разъем для последовательной связи и 1 для IIC связи. Он также имеет тумблер. При переключении на 5 В, уровень на последовательном порте связи составляет 5 В, напряжение контактов составляет 5 В; при переключении на 3,3 В, уровень на последовательном порте связи составляет 3,3 В, напряжение контактов 3,3 В.

Параметры

Микроконтроллер core: ATmega328P-pu Рабочее напряжение: + 5 В Внешнее зарядное устройство входное напряжение + 7V ~ + 12 V (рекомендуется) Внешний Входное напряжение (экстремума): + 6v≤ Vin ≤ + 20 V Интерфейс ввода/вывода цифрового сигнала: 14 (из которых 6 обеспечивают выход ШИМ) Интерфейс ввода аналогового сигнала: 6 Ток интерфейса DCI/O: 20 мА Флэш-Память: 32 Кб (ATmega328), из которых 0,5 Кб используется загрузчиком Статическая емкость памяти SRAM: 2 Кб Объем памяти EEPROM: 1 K Тактовая частота: 16 МГц
