2 шт. модуль часов DS1302 модуль часов в реальном времени для arduino UNO MEGA макетная плата Diy стартовый комплект

Описание

2 шт. модуль часов DS1302 модуль часов в реальном времени для arduino UNO MEGA макетная плата Diy стартовый комплект

DS1302 модуль часов в реальном времени

В DS1302 представляет собой при непрерывной зарядке малым током светодиодный индикатор заряда чип часы из Далласа, который включает в себя часы реального времени/календарь и 31-байт статического Оперативная память, который связывается с микроконтроллером с помощью простой последовательный интерфейс. Цепь часов/календаря в режиме реального времени предоставляет информацию о секундах, минуты, часах, днях, неделях, месяцах и летах. Количество дней в месяц и количество дней в високосные годы автоматически корректируются. Режим работы часов может определяться индикацией AM/PM в формате 24-или 12 часов. DS1302 может общаться с микроконтроллером просто путем синхронной сериализации. Требуется только три портовые линии: (1) RST reset (2) I/O data line (3) SCLK serial clock. Данные чтения/записи часов/ram передаются в один байт или до 31 байта всплесков. DS1302 потребляет очень низкую мощность, сохраняя данные и информацию о часах с мощностью менее 1 мВт.
Основные показатели производительности DS1302:
★Часы в режиме реального времени имеют возможность рассчитать секунды, минуты, часы, дни, недели, месяца и годы до 2100 лет, а также возможность регулировки для следующего года.
★31 8-битный временного хранения данных Оперативная память
★Метод последовательного ввода/вывода минимизирует количество контактов
★Широкое рабочее напряжение 2,0 5,5 В
★Менее 300 на при рабочем токе 2,0 в
★Существует два способа передачи однобайтовой передачи и многобайтовой передачи символьных групп при чтении/записи часов или данных ram.
★8-pin DIP посылка или опционально 8-pin SOIC посылка на основе поверхностного монтажа
★Простой 3-х проводное интерфейс
★Совместим с ttl Vcc = 5 В
★Дополнительный диапазон промышленных температур-40 + 85
★Двойная трубка питания для электросети и резервного питания
Параметры модуля часов в реальном времени DS1302 следующие:

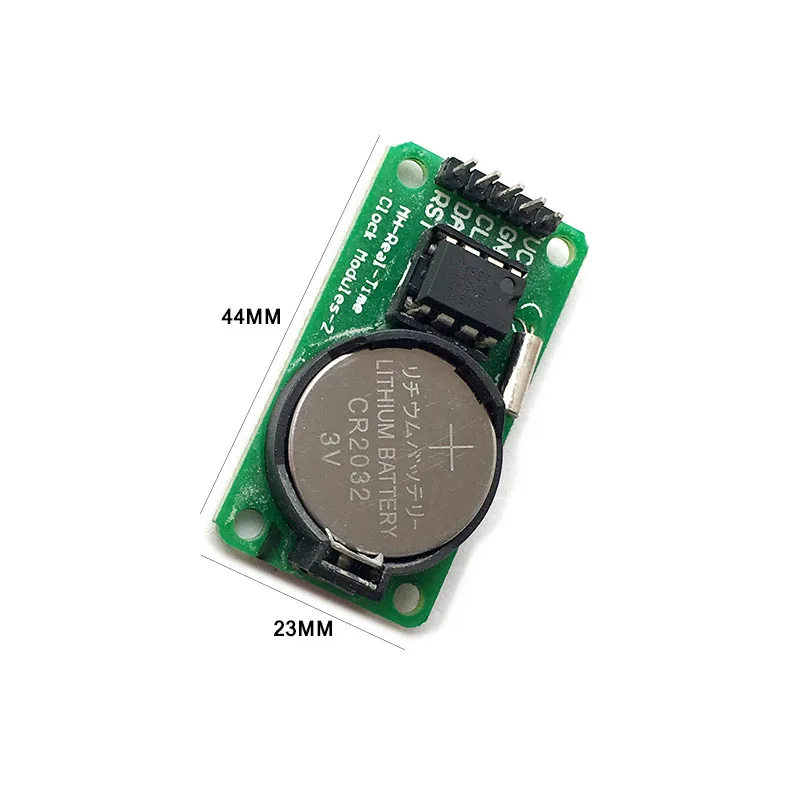

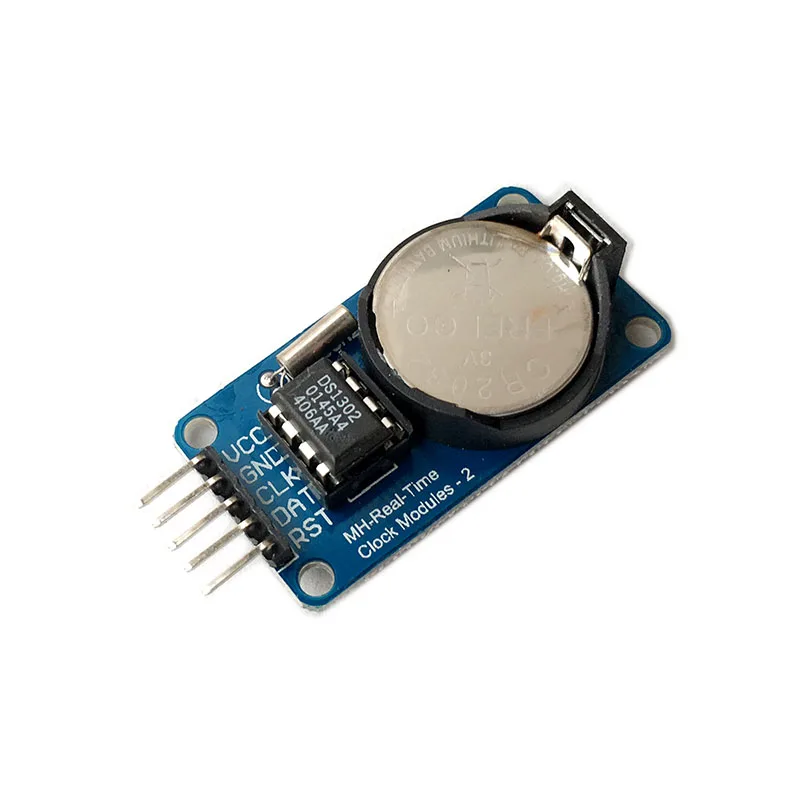

1. PCB является одной панелью, размер: 44 мм * 23 мм * 1,6 мм
2. С 4 отверстиями для позиционирования, диаметр 3,1 мм
3. Резервная батарея-Подлинная небесная CR2032, напряжение 3 В, ток 260 мАч, неперезаряжаемая батарея. Время хранения данных в течение более 10 лет!
4. Кварцевый генератор 32,768 кГц, японский импортный кварцевый генератор, соответствующий конденсатор 6пф, размер 2*6 мм
5. DS1302 составляет 8-pin встроенный внутренний большой чип, IC сиденье под чип, легко заменить и подключите чип
6. Рабочее напряжение модуля Совместимо с 3,3 В/5 В, который может быть подключен с 5 В и 3,3 В MCU.
7. Рабочая температура: 0 ° --- 70 °
Метод проводки (в качестве примера можно подключить любой порт ввода-вывода и изменить определение порта в программе):
VCC & rarr; + 5 В/3,3 В
GND & rarr; GND
CLK & rarr; P02
DAT & rarr; P01
RST & rarr; P00
Меры предосторожности:
1. Не Поворачивайте VCC и GND, чтобы избежать сжигания чипа.
Порт P0 2,51 MCU должен быть подключен к импульсному резистору. Если у вашего MCU нет импульсного резистора, вы можете подключить кабель для передачи данных к другим портам.
Отгрузочная ведомость:
При заказе "синего" цвета, вы получите 2шт * синий PCB DS1302 модуль часов в режиме реального времени

При заказе "зеленого" цвета, вы получите 2шт * зеленый PCB DS1302 модуль часов в режиме реального времени
