Описание
Размер печатной платы: 13,5 см х 5 см
Усилитель ток на выходе: 80--100W
Частотный диапазон 80-120 МГц (вход 1--1.5вт) 140-170 МГц (3--4вт)
Мощность AC/DC 24-26 в ток: 5-7A
1: шаги установки
В соответствии с данными на картинке в соответствии со сваркой, монтажными чертежами.

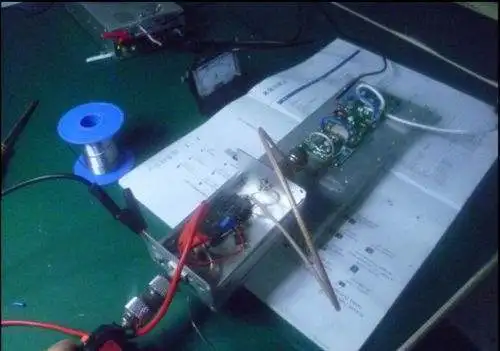

2: этапы отладки: сварка завершена, установлен радиатор
Во-первых, не устанавливайте MRF186 (XRF186)
Подключите блок питания 24 В Отрегулируйте смещенное Напряжение 3,5 в, а затем отсоедините блок питания
Установите MOS power tube MRF186 (XRF186), обратите внимание на отключение электропаяльника, сварку паяльника с использованием отработанного тепла, предотвращение электростатического пробоя MOS power transistor

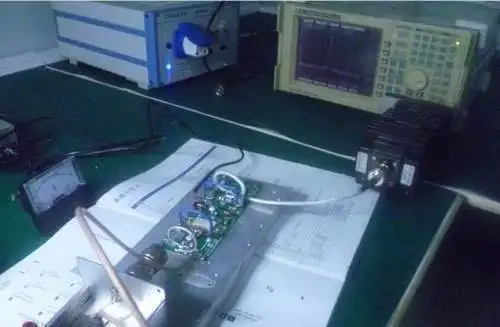

3: Подключите измеритель мощности, фиктивную нагрузку, сначала Включите мощность, Отрегулируйте ток тишины, 200--800MA, 400MA является лучшим
4: тестовая мощность, подключенная к нажатию, нажатию, нажатию FM максимум 1,5 Вт, максимум VHF 4 Вт FM и VHF, основная не регулируется, способствует UHF Max 7 Вт-8 Вт, УВЧ регулирует переменный конденсатор для получения оптимальной выходной мощности
Предупреждение: вход максимальный FM VHF 1,5 Вт, максимум 4 Вт, максимум 7 Вт-8 Вт Выход UHF, максимум 100 Вт, выход отключение открытой цепи, короткое замыкание
Противозаконное использование усилителя мощности, незаконное использование не имеет ничего общего с другими
Посылка содержание
Все эти комплектующие для самостоятельной сборки наборы, вам нужно diy сварочный аппарат
100% Фирменная Новинка
1x100 Вт FM VHF 80 МГц-170 МГц РЧ Усилитель мощности доска для радиолюбителей DIY комплекты DC 24 В
Характеристики
- Тип
- Регулятор напряжения
- Состояние
- Новый
- Применение
- Компьютер
- Напряжение электропитания
- V
- Мощность рассеивания
- SD
- Рабочая температура
- A
- Номер модели
- S
