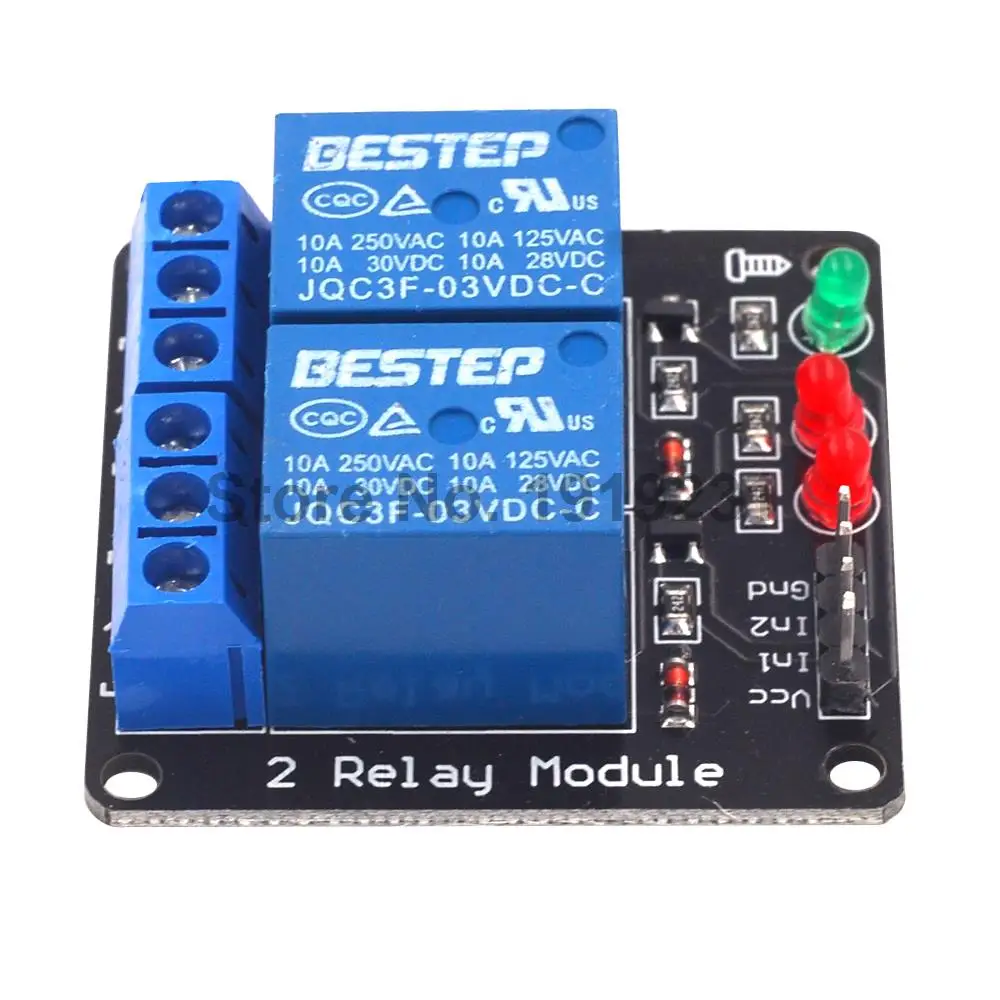

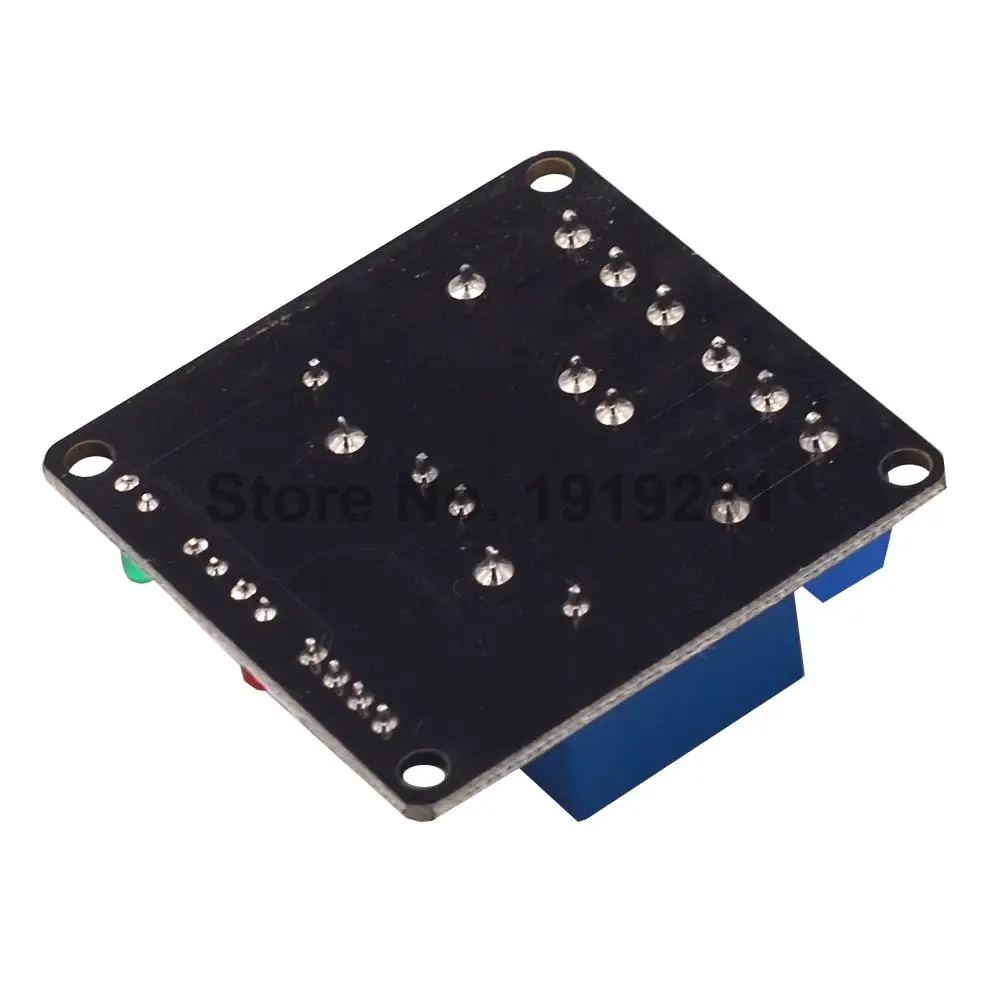

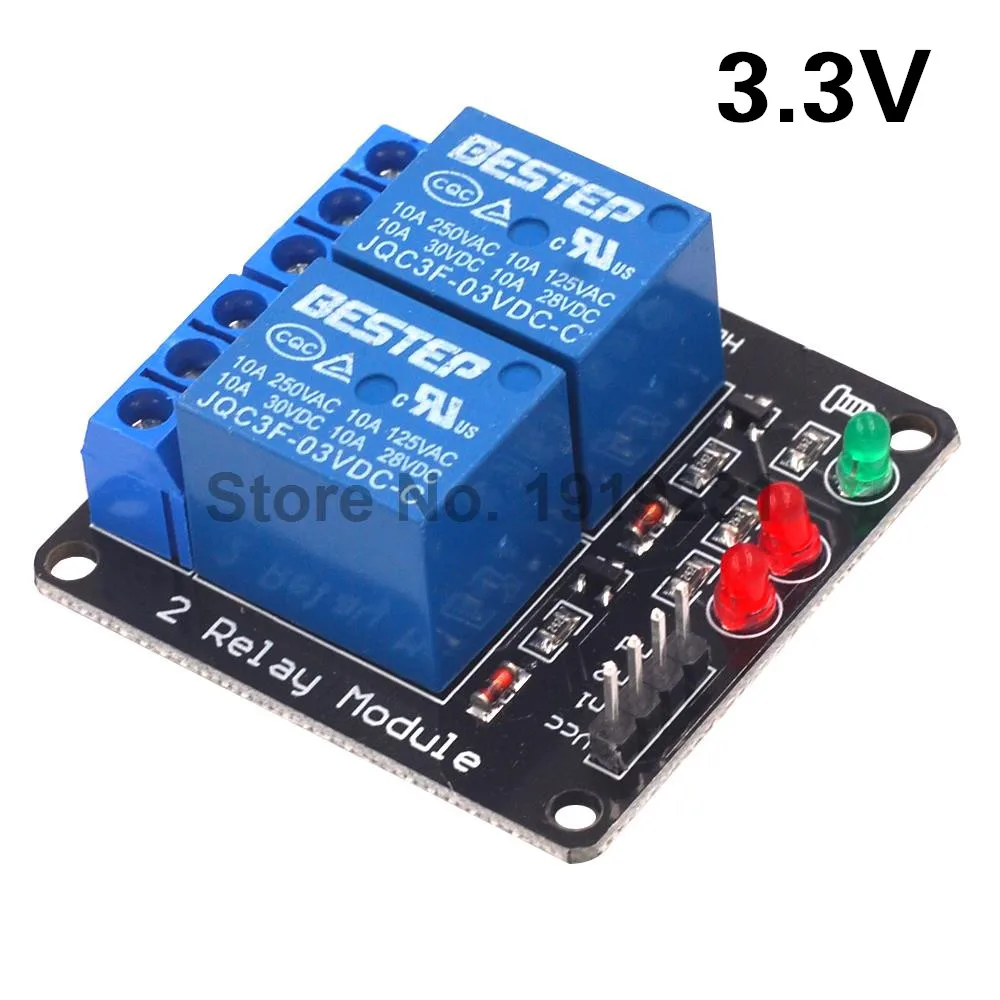

3,3 В 2 канала 3 В релейный модуль с лампой низкого уровня триггера 2-канальный релейный модуль

Описание продукта:

1. Этот модуль соответствует международным стандартам безопасности, а Зона управления и область нагрузки имеют изоляционные Слоты;

2. Двухсторонняя FR-4 печатная плата, высококлассное производство патчей;

3. Контактная часть реле принимает двухсторонний толстый провод, который является безопасным и надежным;

4. Использование подлинного реле высокого качества;

5. Сильная анти-помехи способность, используя фотоэлектрическую изоляцию и диодную защиту;

6. С индикацией питания и реле действия, светильник закрыт и светильник выключен;

7. Когда входной терминал сигнала имеет сигнал низкого уровня, общий терминал и нормально открытый терминал будут включены;

8. Реле может непосредственно управлять различными устройствами и нагрузками;

9. Входная и выходная мощность может питаться от 2 наборов блоков питания, или может питаться от набора блоков питания, который является более гибким в использовании;

10. Есть 2 нормально открытых и 2 нормально закрытых контакта;

11. Синий терминал KF301 более удобен для подключения к линии управления.

12. Размер модуля: 45x40x18,5 мм; Вес нетто: 30 г

13. Размер шага: 41x36 мм, отверстие 3,1 мм

14. Готовое изделие проходит 100% функциональный тест и тест на устойчивость;

Модуль интерфейса:

Вход раздел:

VCC: подключите положительный Полюс источника питания (питание от реле напряжения)

GND: Подключите отрицательный Полюс источника питания

В1: 1 релейный модуль сигнальный триггерный терминал (активный низкий)

IN2: 2-полосная триггерный релейный модуль триггер сигнала (активный низкий)

VCC1: релейный отдельный терминал питания положительный

Когда VCC и VCC 1 подключены к колпачку перемычки, реле делится с источником питания триггерного терминала.

Выходная секция (релейный выход):

1,1 дорога нормально открытый NO1: 1 способ реле нормально открытый интерфейс, реле подвешено перед всасыванием, после всасывания и короткого замыкания с COM1

2,1 дорожный общий COM1: 1 способ реле общий интерфейс

3,1 дорога нормально закрытый конец NC1: 1 способ реле нормально закрытый интерфейс, реле коротко до COM1 перед всасыванием, и он подвешивается после всасывания

4,2 дорога нормально открытая NO2: 2 пути реле нормально открытый интерфейс, реле подвешивается перед всасыванием, после всасывания и короткого замыкания с COM2

5,2 общественный конец COM2: 2-полосная реле общего интерфейса

6,2 нормально закрытый NC2: 2-полосная реле нормально закрытый интерфейс, короткое замыкание с COM2 до реле закрыто, приостановлено после того, как всасывания
