1x500 ватт моно класса D аудио цифровой усилитель доска компактный T-AMP

Описание

1x5003 омВатт класса D аудио усилитель доска компактный-

(T-AMP Технология)

Инструкция:AA-AB31511

Гарантия

Обзор: материнская плата

Ищете мощный и hifi драйвер для сабвуфера, особенно с низкоимпедантными динамиками.
Здесь поставляется плата усилителя 1x500 ватт, AA-AB31511.
Эта плата усилителя звука использует технологию Sure Electronics T-AMP, отличаясь низким уровнем искажений и низкого уровня шума.
Эта плата усилителя поддерживает моноусиление с помощью топологии PBTL.

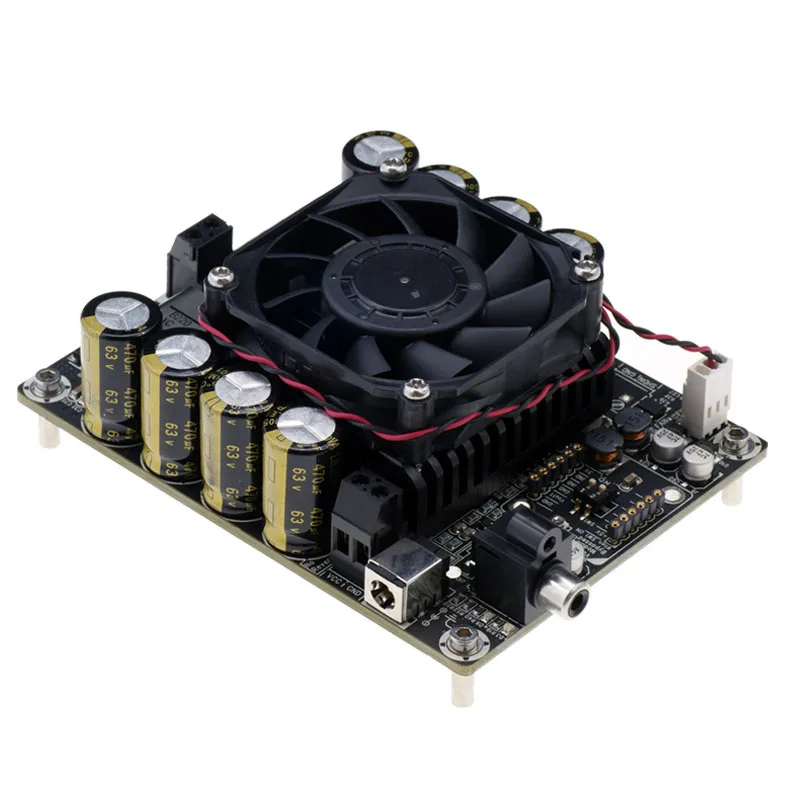

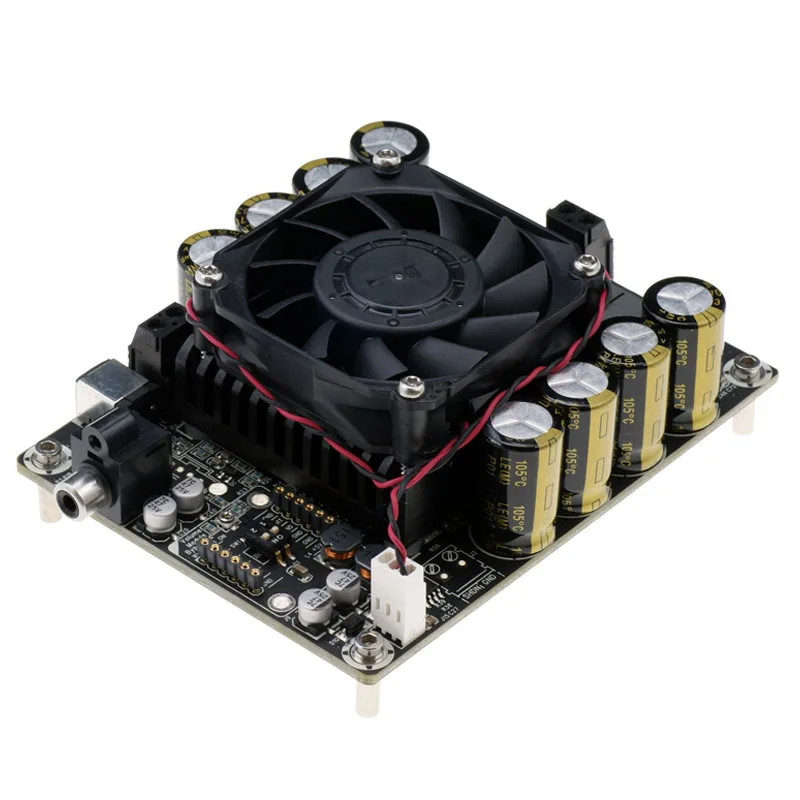

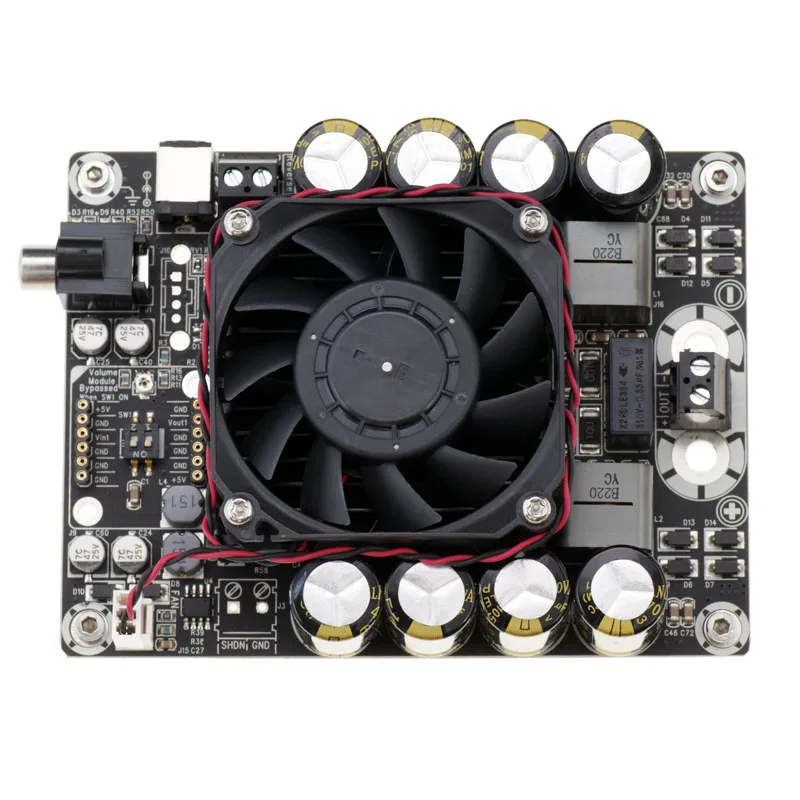

Благодаря выделенному дизайну радиатора с контролируемым температурой вентилятором, он может поставлять один каналМаксимальная мощность 500 Вт RMS @ 3 ом без внешнего радиатора.
Кроме встроенной защиты чипа, ESD и компоненты защиты шипов, используемые на входе и выходеПлата усилителя обеспечивает его прочность и надежность.

Особенности:

Выход Мощность 500 Вт @ 3Ω 50 в DC THD + N 10%
1% Вт @ 3Ω 50 в DC THD + N
Мощность могут варьироваться в зависимости от пожеланий клиента индикатор Поддержка объем Управление доска BTL Архитектура Вентилятор с контролем температуры (опционально) Полная защита Оптимизированный дизайн радиатора 4-винт простая Установка Вес: 414 г/0,92 Фунтов (± 10%) Размер: 4,80 дюйма X 3,60 дюйма X 1,50 дюйма

АппликаТион:

Ресивер для домашнего кинотеатра Автомобильный аудио Фоновой музыки системы Музыкальный инструмент усилители Прототип для студий звукозаписи, пост-продакшен, живого звука и Hi-Fi приложений

Электрические характеристики:

Характеристики типичные @ + 25℃, питание от 50 В постоянного тока, если не указано иное. При условии

Быть изменены безОбратите внимание

Параметр	Условия	Мин.	Тип.	Макс.	Блоки
Питание	-	15	50	52	Постоянный ток
Простое Мощность	SD плавающий, вентилятор на	-	9,7	15	W
Простое Мощность	SD плавающий, вентилятор выключен	-	8,5	13	W
В режиме ожидания Мощность	SD подключен к GND, вентилятор выключен	-	1	3	W
Эффективность	500 Вт @ 3ohm	90	-	96	%
Минимальная сопротивления нагрузки	-	-	2	-	Ω
Частота переключений	SD плавающей	-	740	-	КГц
Вентилятор для активного отдыха @ Температура	-	-	50	-	℃

Качество звука:

Характеристики типичные @ + 25℃, питание от 50 В постоянного тока, если не указано иное. При условии

Изменить без уведомления.

Параметр	Условия	Мин.	Тип.	Макс.	Блоки
Коэффициент усиления	-	-	31	-	ДБ
Входная чувствительность (RMS)	@ 3Ω, 500 Вт, 1 кГц	-	1,3	1,8	V
Вход сопротивление	-	-	10	11	KΩ
Выход Мощность	@ 3Ω THD + N 1%	-	350	-	W
Выход Мощность	@ 3Ω THD + N 10%	-	500	-	W
Пропускная способность @ ± 3dB	@ 3Ω	20	-	20 K	Гц

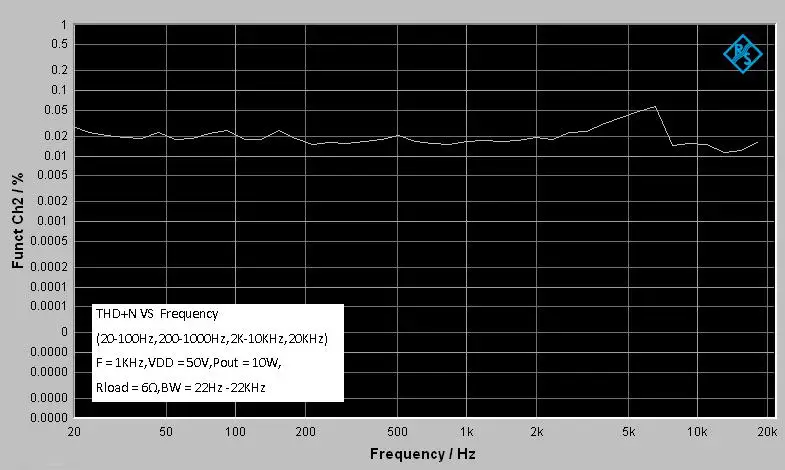

Коэффициент нелинейных искажений	@ 3Ω, 1 Вт, 1 кГц	-	0,0072	0,01	%
Коэффициент нелинейных искажений	@ 3Ω, 100 Вт, 1 кГц	-	0,0085	0,05	%
Выход Шум уровня	A-Утяжелитель, Вход подключен к GND	-	225	500	УФ
Отношение сигнал/шум	350 Вт @ 3Ω THD + N 1%	-	95	100	ДБ
