Описание
Введение
С целью решения проблем существует на открытой исходной плате контроллера, такой как Ramps 1,4, разработчики в Makerbase специально оптимизируют и разрабатывают новый продукт, MKS Gen_L, который обеспечивает более гибкий выбор для пользователей.
Особенности
Поддержка различных шаговых драйверов, таких как A4988, DRV8825, TMC2130 и LV8729, доступны для изменения шаговых драйверов и двигателей, как нравится пользователям.
Резервный сигнал внешнего водителя, доступный для подключения внешнего высокотокового драйвера для привода 57 и 86 шаговых двигателей.

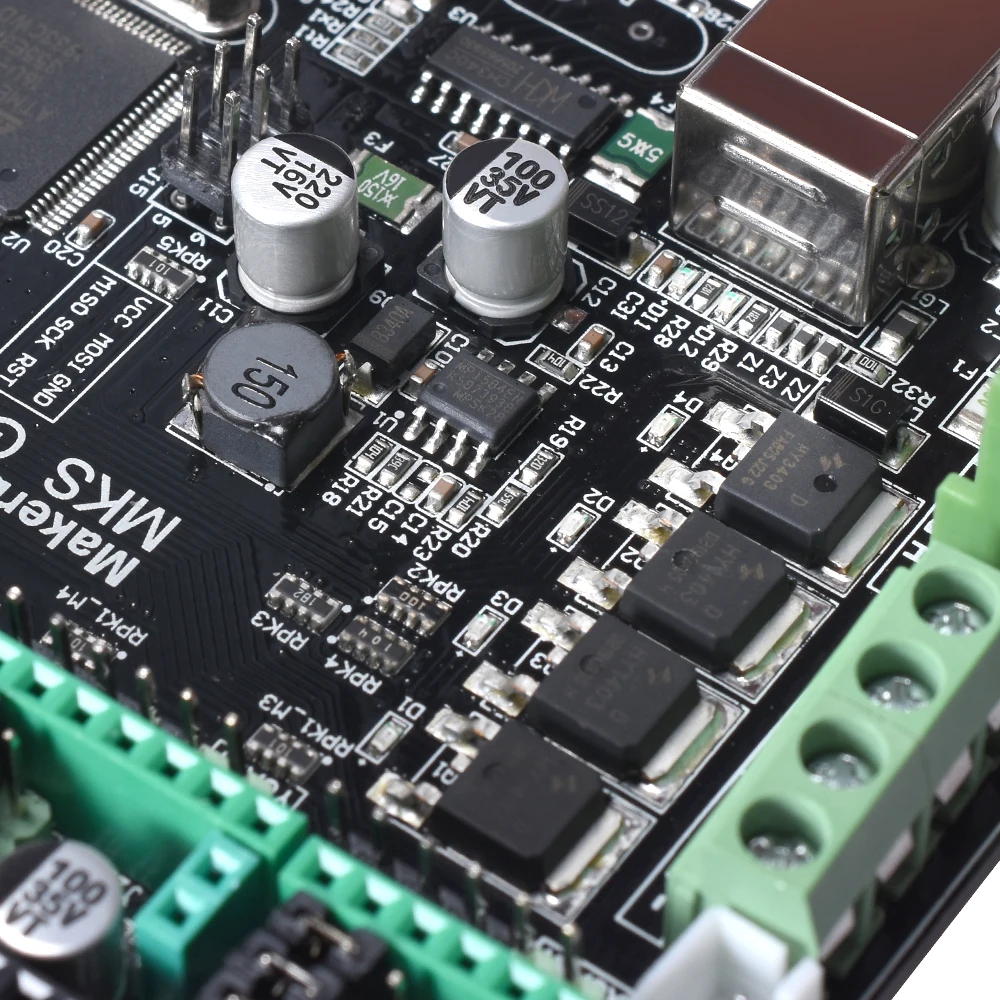

Используйте высококачественный MOSFET, лучшее охлаждение и более стабильный.
2560 и Ramps 1,4 интегрированы в плату, что позволяет избежать сложных разъемов.
Применение удельную мощность чип, поддержка 12 V-24 V вход питания, и решить проблемы, связанные с чип отопления и недостатка силы.
Стабильная и надежная схема фильтра значительно уменьшает помехи и позволяет избежать сбоев в процессе печати.
Используйте чип последовательного порта CH340, более легко установить накопитель, чем 16U2.
Выполните прошивку Marlin, конфигурация полностью такая же, как Ramps 1,4, и доступна для прямой замены Ramps 1,4.
Поддержка Ramps 1,4, 2004LCD, 12864LCD, TFT28 и TFT32.
Доступный для ввода 24 В, ток подогреваемого слоя может быть уменьшен до 1/4 при той же мощности системы, которая эффективно разрешает проблему, что МОП-транзистор нагревается.
Ось X, ось Y и ось Z с различными цветами терминал контролирует шаговые двигатели и концы, которые удобно проводить.
Подключите Шаговые драйверы в соответствии с различными цветовыми клеммами, что уменьшает вероятность обратного хода и предотвращает повреждение платы контроллера.
Приобретите прошивку и привод.Разместите сайт для загрузки:
Https://github.com/makerbase-mks?tab=repositories
Тип 1:

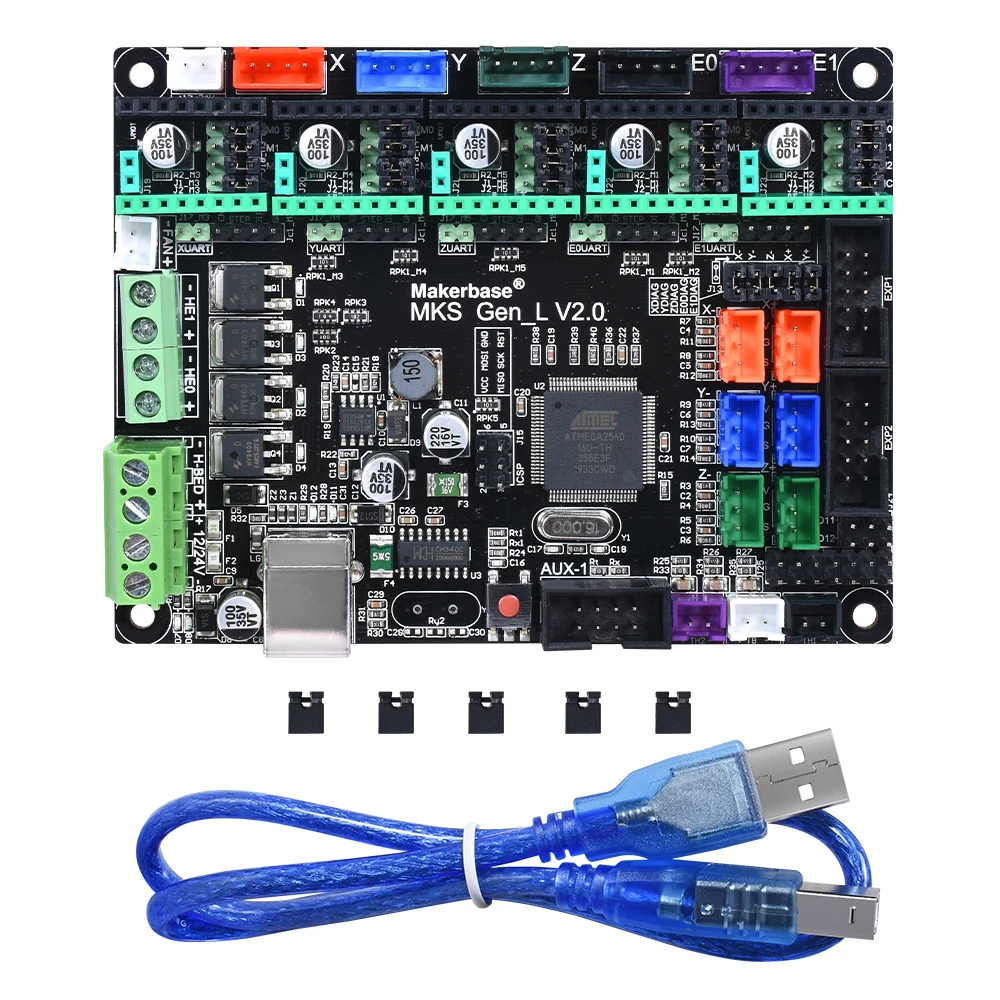

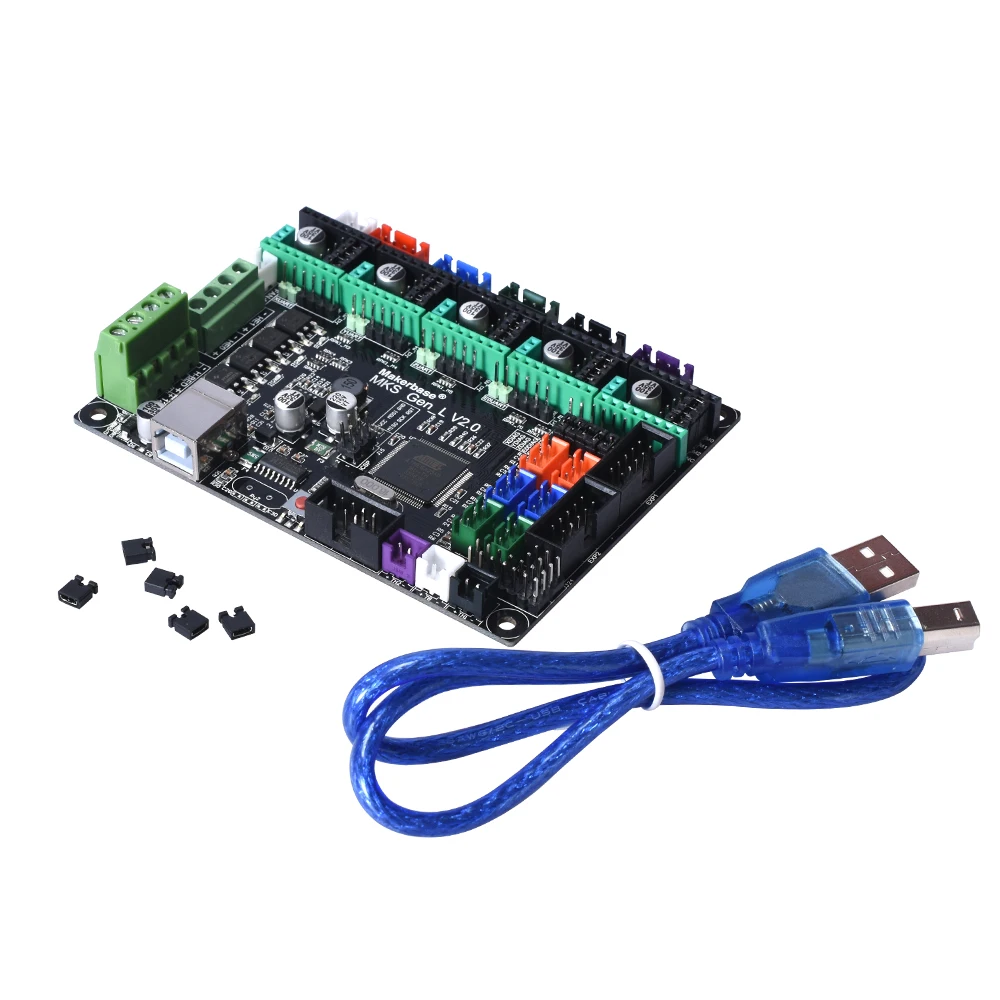

Только доска
Тип 2:

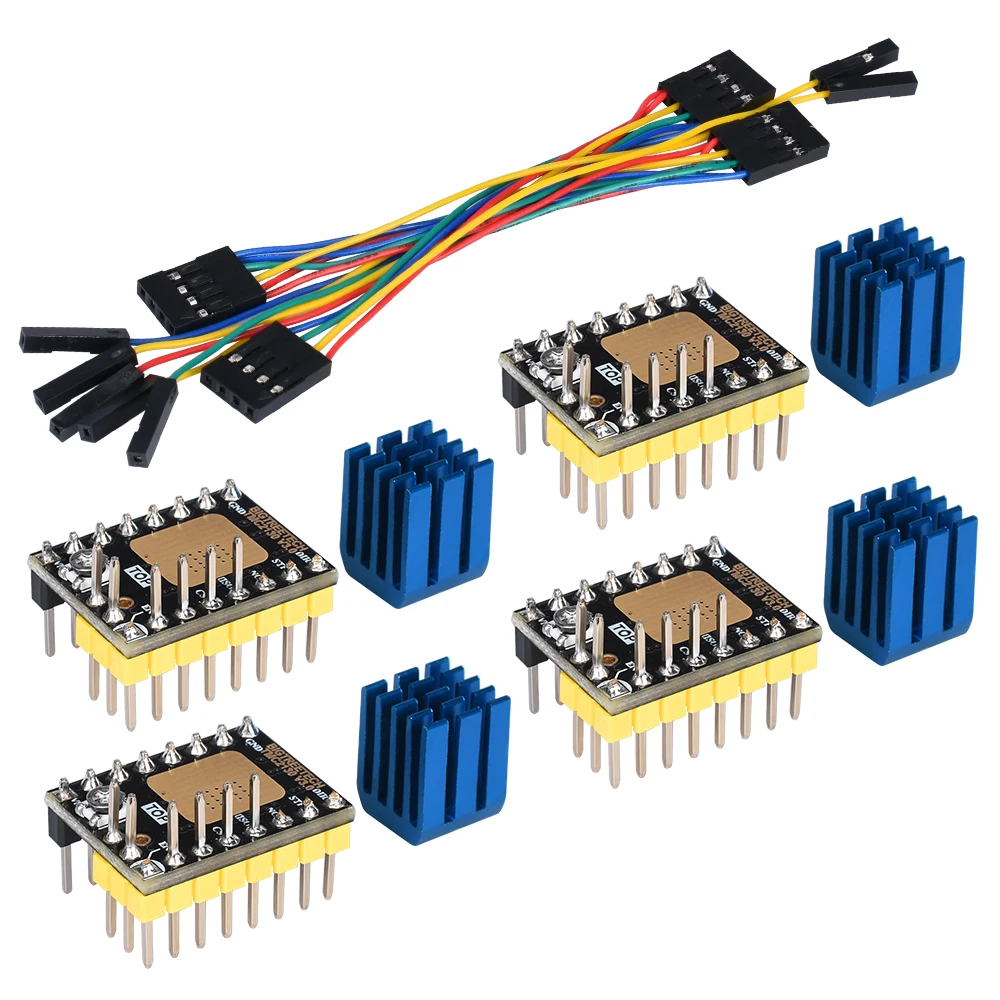

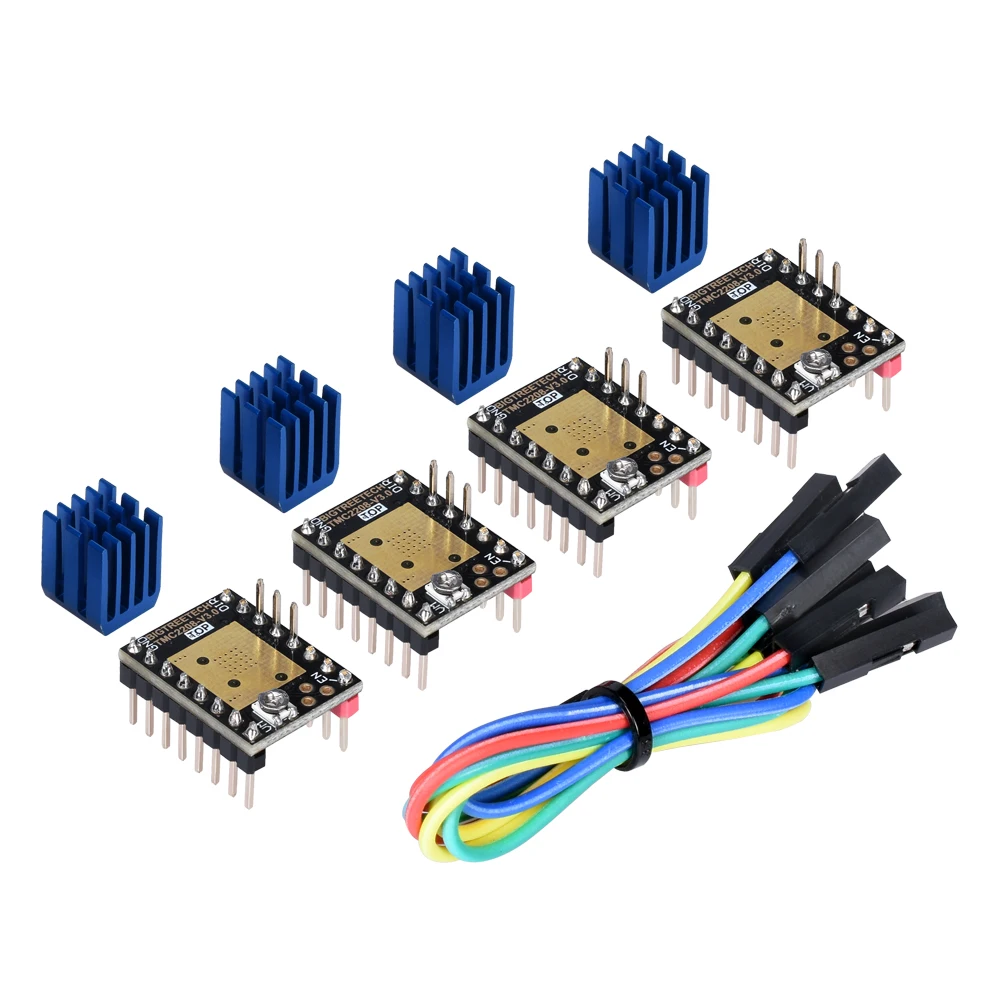

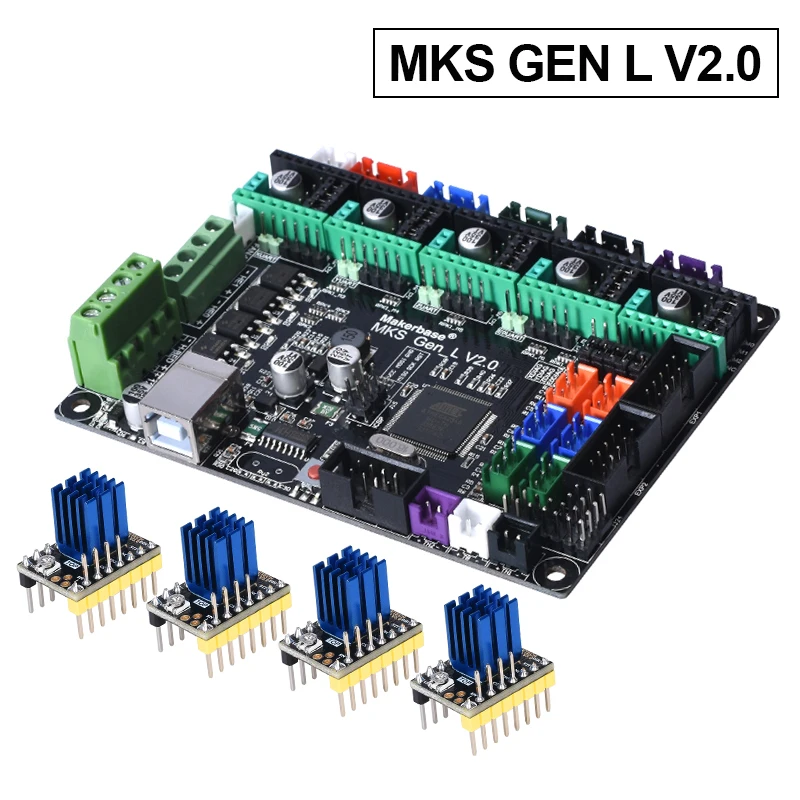

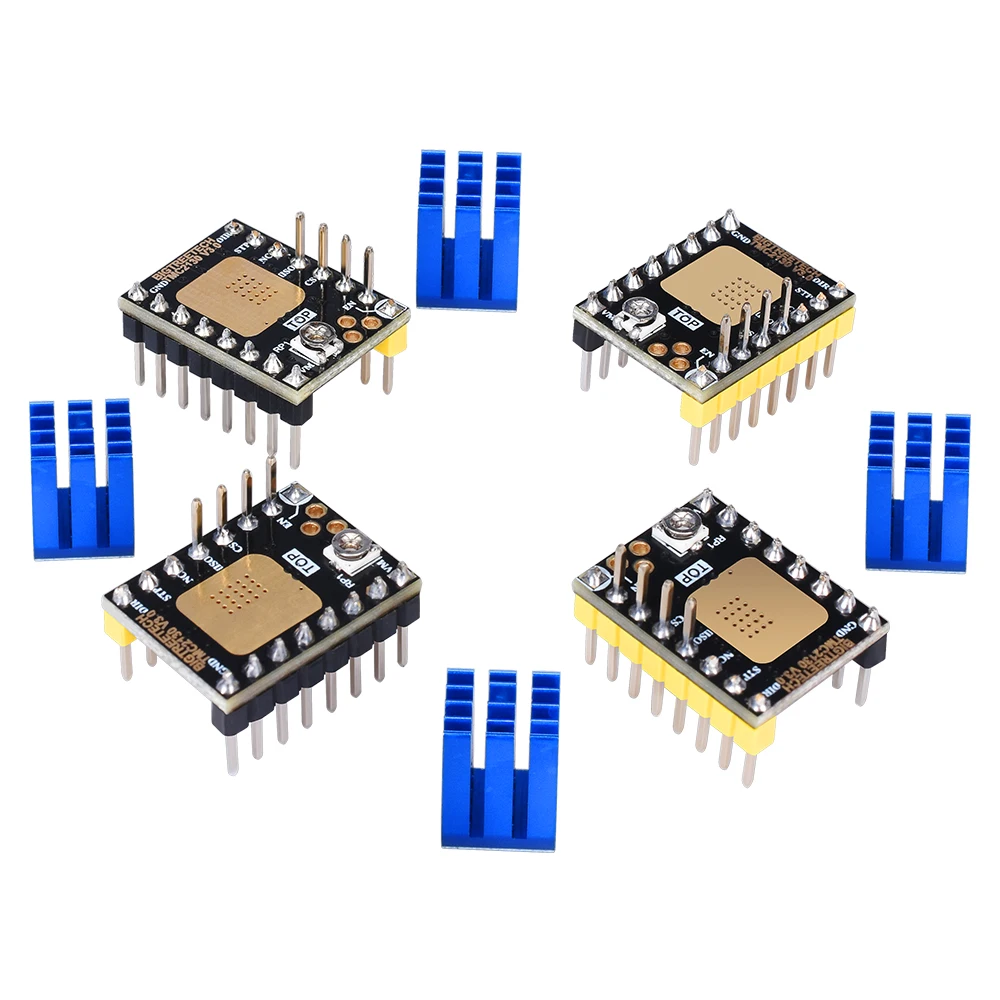

Доска с 4 шт. A4988/DRV8825/TMC2208 V3.0
/TMC2100/TMC2130 V3.0 драйвер для самостоятельной сборки (Это DIY TMC2130 не сопротивление припою и не провод)
Тип 3:

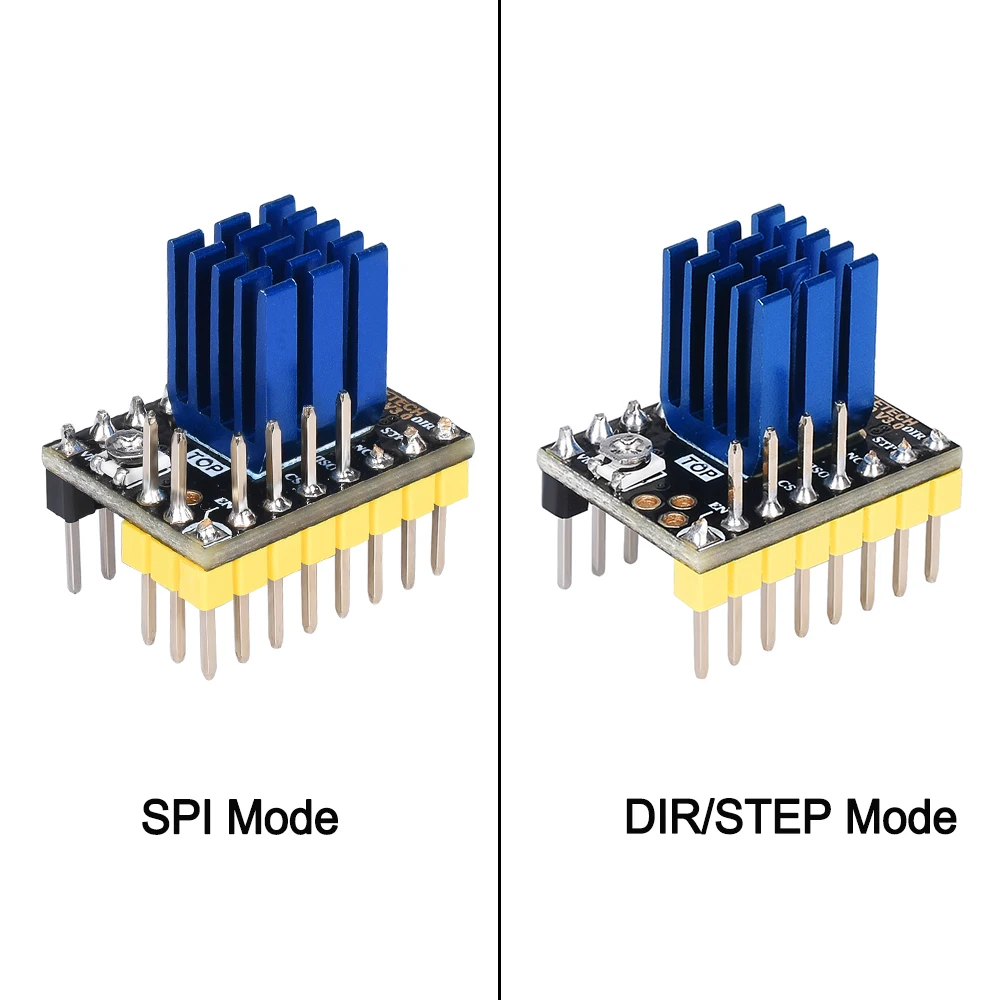

Плата с 1 комплектом TMC2130 V3.0 SPI режим (Этот SPI TMC2130 является сопротивлением припоя и имеет провод)

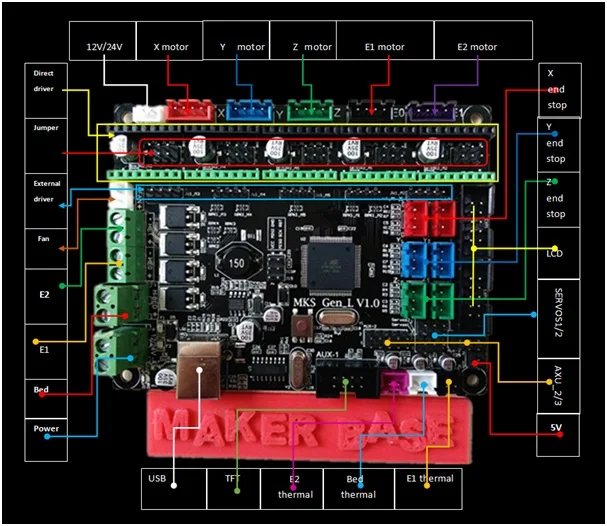

PIN порт карта

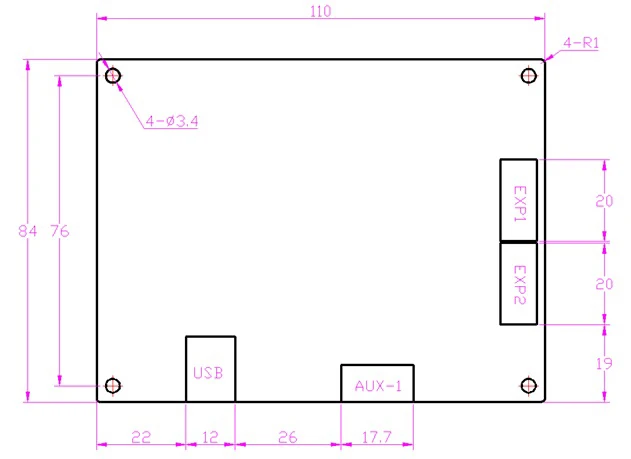

Установка Габаритный чертеж
Системы схема подключения

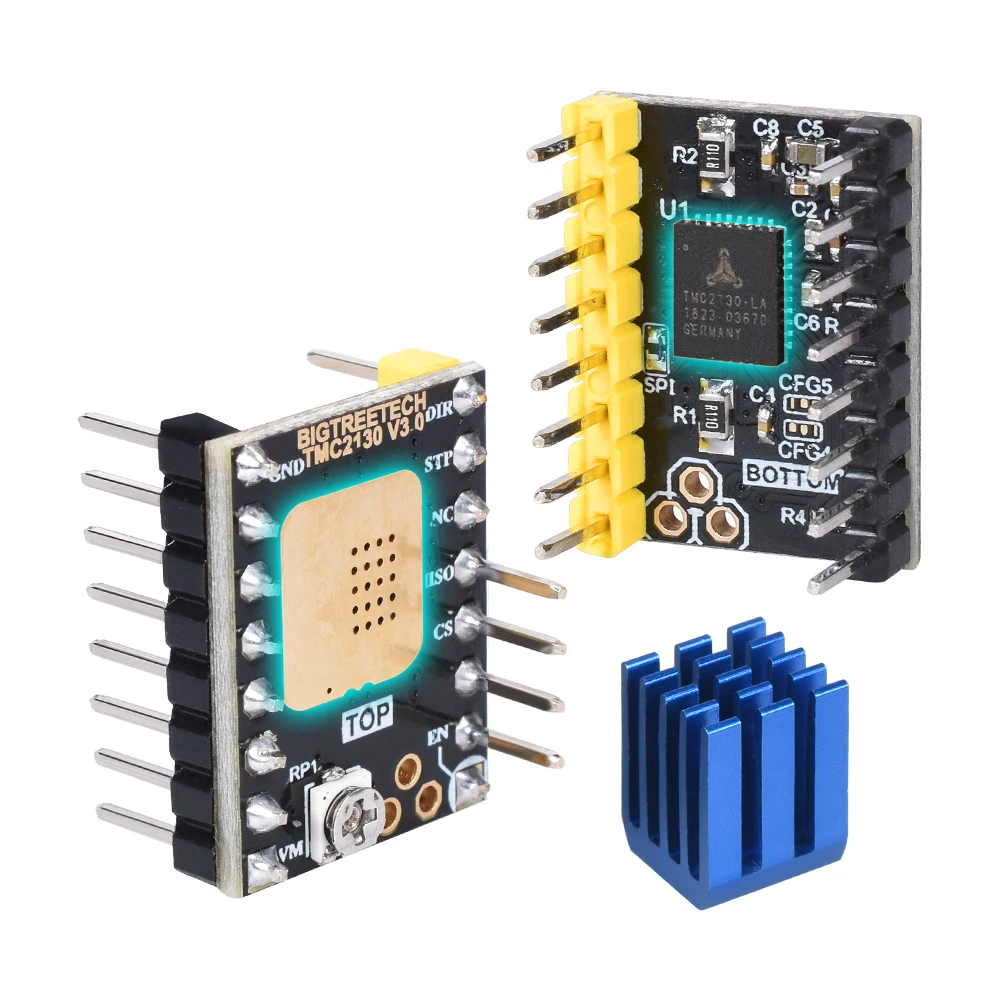

С TMC2130 V3.0

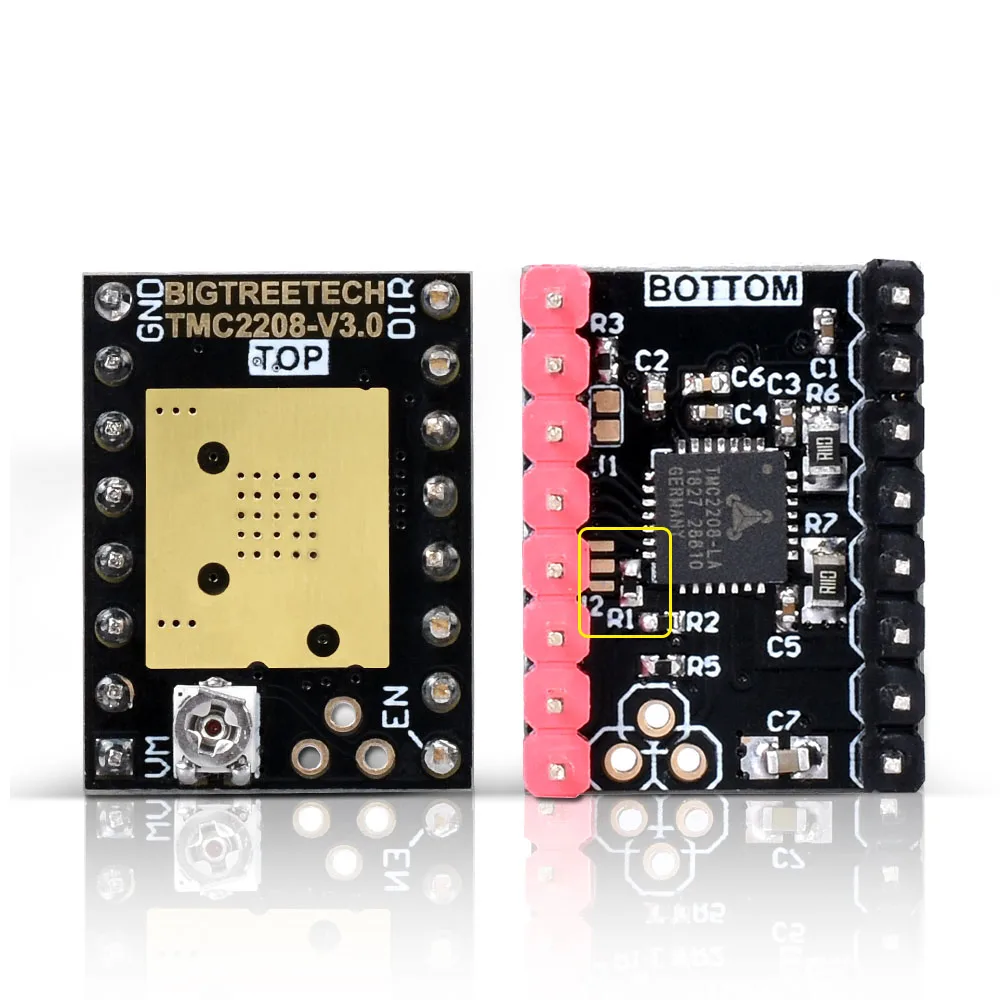

С TMC2208 V3.0 "сделай сам"
Характеристики
- Бренд
- BIQU
- Тип товара
- Материнская плата
- Номер модели
- MKS GEN L V2.0
- Product name
- MKS GEN L
- Smart Controller
- Micro switches
- 3D devices
- Electronic diy starter kit
- Integrated circuit
- Controller panel
- Type
- MKS GEN-L V2.0 control board
- Material
- PCB
- Driver support
- A4988,DRV8825,TMC2208,TMC2100,TMC2130
- Compatible display
- LCD2004,LCD12864,MKS TFT,OLED,etc
- As
- 3D Printer Board
- Place of Origin
- Guangdong China (Mainland)
