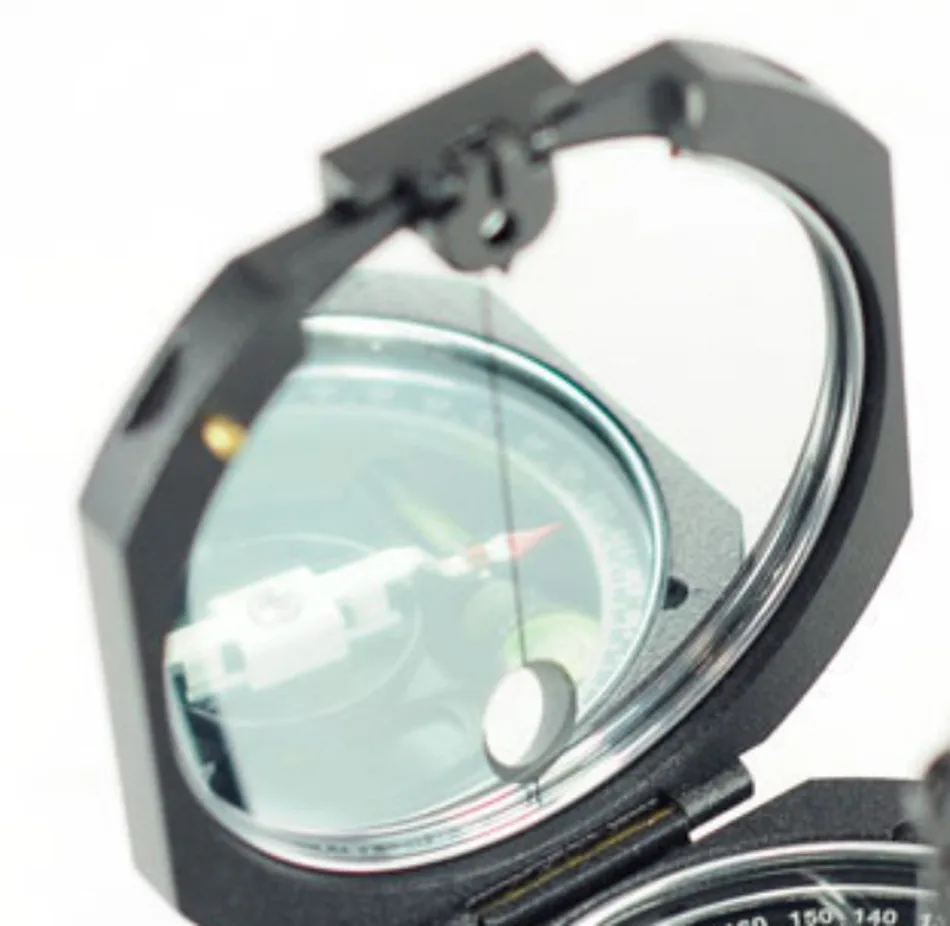

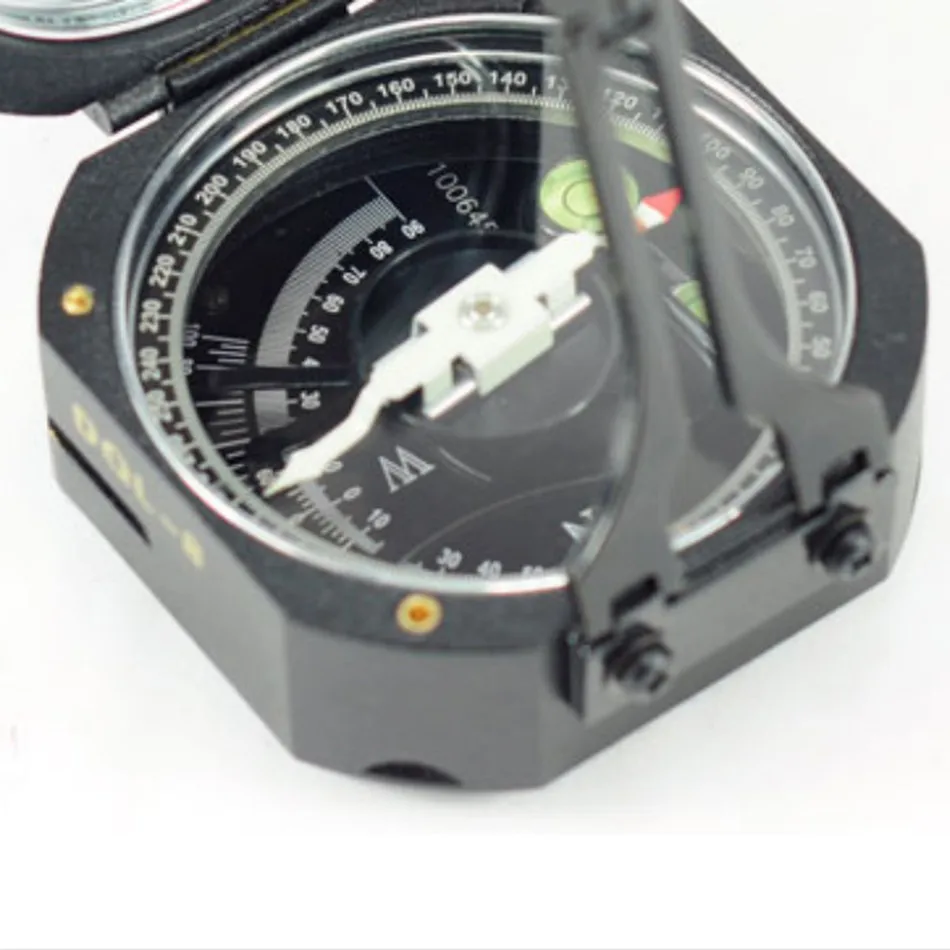

DQL-8 геологический компас Магнитная игла с Демпфированием внешней калибровки инструкции для наклона

Описание

DQL-8 геологический компас Магнитная игла с Демпфированием внешней калибровки инструкции для наклона

[Характеристики]:

1. * Циферблат: от 0 до 360 °, значение: 1 °;

* Азимут циферблат: Внешняя калибровка инструкции для наклона (двусторонний 45 ° угол наклона тангента значение), решетки значение: 0,05;

* Внутреннее кольцо калибровки инструкции для двухсторонней 90 ° угол наклона, единица измерения-сантиметр градусов; значение: 1 °.

2. Магнитная время затухания (игла отклонения 90 ° для того, чтобы оставаться в исходное положение of the time) составляет менее 15 секунд;

3. Ошибка чтения:

A. Магнитный вращения до и после того, как указано в градусов могут отличаться, но не более чем на 0,5 °;

B. Игла по пятибалльной шкале 0-180 ° 180 °, 90-вызванные эксцентриковый погрешность составляет не более 0,5 °;

C. Погрешность при считывании гониометра не превышает 0,5 °.

4. Уровень Чувствительности:

A. Длинный уровень для 15' ±3 '/2 мм

B. Круглый пузырь для 30' ±5 '/2 мм

5. Размер: 80x70x35 мм

6. Вес нетто: 0,29 кг

Магнитного поля-:

Магнитное замедление, иногда называемое магнитным изменением, является углом между магнитным Севером и истинным Севером. Рост считается положительным к западу от истинного северного и отрицательным.
Для получения дополнительной информации см.: ngdc. noaa
Если, наручные часы с компасом иглы указывает на Восток или Запад истинного north, офсетная печать называется east или west склонения, соответственно. Стандарт заключается в использовании магнитного Северного (MN) в качестве ориентира для декаляции, даже в Южном полушарии.
Для получения дополнительной информации, пожалуйста, посмотрите: Геология в поле от rober R. Compton (Jul 1985)

Расчетное значение магнитного замедления:

Декалирование рассчитывается с использованием современной мировой магнитной модели (WMM) или модели международного геомагнитного эталонного поля (IGRF). Склонения результаты, как правило, с точностью до 30 минут дуги, но пользователей следует иметь в виду, что в нескольких факторов внешней среды может оказывать негативное влияние на магнитного поля.
Для получения дополнительной информации см.: ngdc. noaa

Установка наклона:

Геологи используют Компас для отображения и измерения линейных и плоских объектов. Магнитное замедление устанавливается поворотом латунного винта на стороне коробки компаса.
Для получения дополнительной информации, пожалуйста, посмотрите: Геология в поле от rober R. Compton (Jul 1985)

[Как использовать]:

Один:

Возникновение (в том числе по отношению к ориентации, угол)

1. Измерьте перехода: до дамбы на горизонтальной проекции направление.

Откройте инструмент на обложке до предела, регулировать магнитного поля-в регионе, инструмент с двумя удлиненными краями на характеристики поверхности породы (Типичный поверхности) держать в центре круглое потертостью ног, считывает градусов, указанному в Магнитный Северный полюс рок-н.

2. Возможность измерения тенденция: в направлении, перпендикулярном указанном направлении.

С ссылку внизу дверной петли на шасси короткую сторону или задней крышки якорь рок характеристик поверхности, держать в центре круглое потертостью ног, считывает градусов, обозначается Магнитный Северный полюс является тенденция скальных пород.

3. Измерьте наклон: перпендикулярно направлении горизонтального угла.

Откройте крышку до предела, на боковой стороне инструмент перпендикулярном направлении и с характеристиками рок уход за кожей лица, пузырь в средний и длинный читать указатель относится к рулю, степень-угол погружения слоев.

Обратите внимание: в фактическими замерами, тенденции и тенденции двух факторов, можно просто проверить, потому что в тренде и склонность составляет 90 ° отношения друг с другом.

Два:

Местности эскиз обследования (в том числе подшипник, угол наклона, горизонтальной линии)

1. Сделайте cardinal направление: цели и позиции. Подшипник также называется точкой перекрестка.

(1) Когда цель выше прямой видимости (горизонтальный) метод измерения.

• Правая рука сжатые инструменты, закрывающие заднюю сторону наблюдатель, обшит тканью прилегает к телу, а также для того, чтобы уменьшить дрожание, регулировки диоптрий и левой рукой зеркало, поверните тела, основная цель фабрики как в то же время видеть длинное зеркало, и делить на зеркальную линию, держать в центре круглые волдыри, Читает градусов, указанному в Магнитный Северный полюс является целью определения направлений.

* В соответствии с одной и той же метод, для того чтобы измерить цели в еще один момент, эти два указывают на просим Вас принять во внимание тот факт один и тот же Целевой две линии вдоль судить о том, насколько, встретиться в основная цель фабрики сделан вывод, что расположение объекта.

(2) в тех случаях, когда в рамках линии визирования (по Горизонтали) метод измерения.

* Прямо ручных инструментов, зеркальное отображение от наблюдатель, обшит тканью прилегает к телу, а также для того, чтобы уменьшить дрожание. Регулировки диоптрий и левая рука на обложке, поверните тела, основная цель фабрики прицеливания, с заостренным носком в одно и то же время в зеркале эллиптическая дыра, и разделите зеркало линии, держите мозоли в центре круга, а затем считывайте степень, Магнитный Северный полюс-это направление цели.

* В соответствии с тем же способом, в другой точке мишени измеряется. Эта мера с двумя точками, он заключается в том, что две линии вдоль судить о том, насколько, встретиться в цели, заключается в том, что расположение объекта.

2. Измерьте Угол наклона: цель для наблюдения и горизонтальный угол.

Правая рука прибор в виде ракушки и шасси, Длинные диоптрий в наблюдатель прибор плоскости, перпендикулярной в горизонтальной плоскости проблема длинные потертостью ног в приведенной ниже форме. Левая рука регулируется кожух и диоптрий длинные для того, чтобы сделать отверстия в одно и то же время, прицеливания, острым до зеркального отображения эллиптическая дыра разделение описано линия. Затем Отрегулируйте ручная правая рука средний палец, часы из зеркало мотоциклетные Длинные Пузырь посередине и циферблата на заднее колесо указанной градусов, является целью угол наклона. Если какой-либо поверхность наклона Угол наклона измерения, просто откройте крышку до предела позиции, инструмент сторона непосредственно на поверхности наклона, регулировочный длинный с изображением сказочной русалки и на Ближнем и угол наклона, А именно для поверхности наклона Угол наклона (так же, как и появление угол измерения)

3. Слот для горизонтальной линии:

Диоптрии длинные для того чтобы узнать больше о поверхность коробки в самолёт, крышка для того чтобы узнать 90 °, и сигнальных острым вертикальный, крышка, направьте индикатор «0», от Прицельная острым на видимые отверстия и отражает линии визирования эллиптическая дыра, horizon.

Три:

Измерьте вертикальный угол объекта:

Включите крышку для поддержки лимит позиции, с инструментами, сбоку против объектов (таких как шпиндель сверлильного станка), представляющие самолет, значит, потертостью ног в средний и длинный индикатор показания в настоящее время, -вертикальный угол объекта.

[Примечание]:

1. Наперсток, агат и игольчатый подшипник-одна из основных частей оборудования, должна быть тщательно защищена, чистая, чтобы не повлиять на чувствительность иглы. Не нужно когда, должен быть инструмент для крепления. Инструмент, если щипчики сомкнуты, с помощью переключателя и рычаг переключения передач движется игла будет осуществляться поверх самых старых, сделать наперсток и агат подшипника, чтобы носить наперсток.

2. Не снимайте все петли, чтобы не расшататься и не повлиять на точность.

3. Инструмент, чтобы избежать высокой температуры воздействия, чтобы избежать утечки пузырей.

4. Шарнирная вращающаяся часть часто должна заказать какое-то масло для часов, чтобы избежать сухого шлифования и поломки.

5. Когда не используется в течение длительного периода времени, следует поместить в вентилируемое, сухое место, избегайте плесени.
