Описание

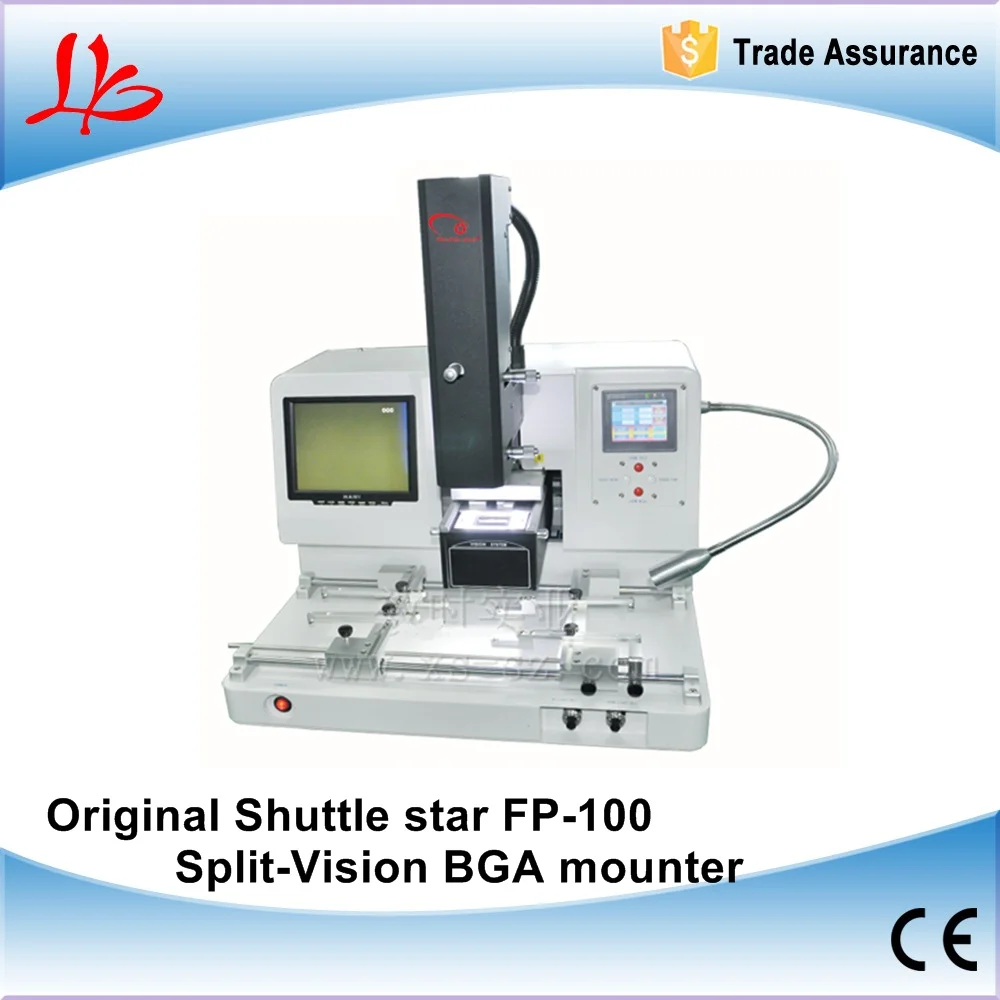

Оригинальная паяльная станция FP-100 сплит-видения BGA Монтажная автоматическая машина BGA палочки и место машина

Видео:
Http://v.youku.com/v_show/id_XMTIxOTkwMzYw.html

Технические характеристики
Место происхождения:
Гуандун, Китай (материк)
Производитель:
Партномер:
FP-100
Компонент Размеры:
70x70 мм
Сертификат:
CE & FDA & ISO
Гарантия:
1 год
Применение:
BGA размещение, монтаж с выравниванием
Точность размещения:
±0. 05 мм
Диапазон оси X и Y-регулирование оси:
±6. 5 мм
PCB Размеры:
20x20 мм (0,75 "x 0,75") до 350x400 мм (13,75x15,75 ")
PCB Толщина:
От 0,3 до 3 мм (0,01 "x 0,125")
Напряжение:
110 В/220 В
Размеры (ДхШхВ):
600x500x500 мм
Упаковка & Доставка
Детали упаковки:
Стандартный фанерный чехол, не нужен фумигат
Детали доставки:
Для детей возрастом от 5 до 10 дней
Описание продукта:
Точное крепление BGA, & micro; BGA, CSP, перевёрнутый кристалл и тонкая подача QFPs
Добавьте высокую точность размещения к ручной Монтажная сборка поверхности операции с паяльная станция FP-100 сплит-видения SMT размещения системы. Идеально подходит для использования в прототипе и низкообъемном производстве деталей, требующих точного размещения шаровой сетки и тонкая подача компонентов.
Детали
Точное выравнивание труднообрабатываемых на соответствие устройства
Оптика сплит-видения обеспечивает одновременное, наложенное представление о проводах компонентов и PCB колодки на ЖК-дисплее высокой четкости FP-100, что позволяет высокоточное выравнивание BGAs, & micro; BGAs, CSPs, перевёрнутый кристалл и тонкая подача QFP устройств до 70x70 мм. ультра-тонкие регулировки возможны на осях X, Y и Ø. Система vision обеспечивает выход в реальном времени, так что операторы могут смотреть, как компонент перемещается в выравнивание. После выравнивания компонент плавно и аккуратно опускается на печатную плату.
Полуавтоматическая система мягко размещает детали
Скорость и высота оси Z (регулируется для высоты компонентов) контролируются ПЛК шаговым двигателем. Самостоятельные настройки скорости регулируют движение вверх и вниз головы, чтобы обеспечить контролируемую скорость вниз-хода и более быстрые штрихи, что обеспечивает более высокую пропускную способность.
Улучшите качество и надежность продукции в ручном сборе PCBs
FP-100-это высоко ценное, Доступное и Автономное решение для размещения твердых обрабатываемых и тонкая подача компонентов в ручном, прототипировании или ремонтной Монтажная сборка поверхности.
Особенности
FP-100 функции разделенного обзора
-- Точное выравнивание и размещение BGAs, & micro; BGAs, CSPs, fine-pitch QFPs и других сложных частей
-ЖК-дисплей высокой четкости показывает в режиме реального времени Обзор компонентов, накладываемых на
PCB колодки для точного выравнивания
-- Ультра-тонкая Регулировка оси X, Y и Ø
-- PLC Контролируемая высота и скорость размещения
-Интерфейс сенсорного экрана для настройки и программирования
-Самостоятельные настройки скорости для движения вверх и вниз головы
-- Прецизионные направляющие Z-axis для плавных движений
-Для PCBs до 350 мм x 400 мм (13,75 "x 15,75")
FP-100 система размещения сплит-видения включает в себя:
-- Оптика сплит-видения
-ЖК-дисплей высокой четкости
-Ультра-тонкий X, Y и Ø регулирование оси
-- Прецизионные направляющие Z-axis
-- Компонент вакуума позиционер
-- PLC управление для оси Z
-- Держатель платы
-Светодиодный свет работы
Упаковка & Доставка
Наши услуги
1 год гарантии по всему миру
Паяльная станция обеспечит бесплатное обучение операционного персонала и обслуживание в течение гарантийного срока,
Но все расходы на поездки и относительные расходы будут на счете покупателя, если они будут произведены.
Паяльная станция предлагает бесплатное пожизненное обслуживание в нашем офисе и обучение для обслуживания
Через телефон, электронную почту и онлайн-веб-камеру.
По гарантии паяльная станция отправляет запасные части клиенту и оплачивает все расходы
И фрахт, если какая-либо запасная часть сломана.
После гарантии паяльная станция взимается за запасные части и доставку
Доставка будет на счет покупателя, если клиенту нужны наши запасные части.
Доставка
DHL, UPS, TNT, EMS, по морю, по воздуху, мы выберем самый дешевый для вас.
