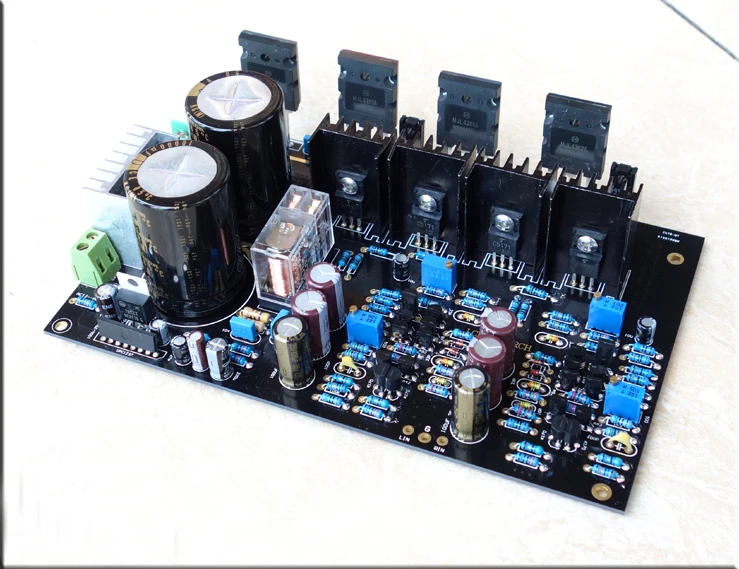

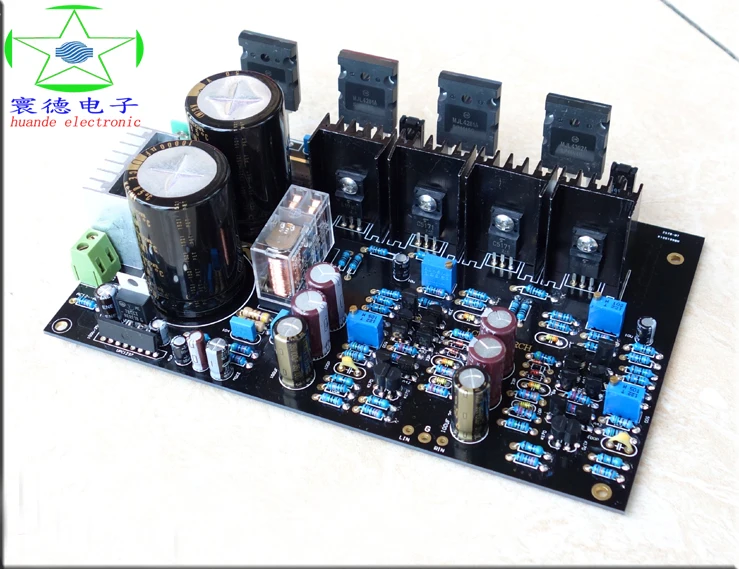

M7-Reference Swiss Gavin усилитель цепи DIY Kit

Уровень напряжения цепи указан в гольдмунд, Швейцария. Уровень динамики очень хороший и Секция ощущается сильной.

Выходная мощность намного лучше, чем интеграция, такие как LM3886 Номинальная 68 Вт является индикатором 4 Европы, TDA7293 также, К 8 Европе только около 50 Вт M7 усилитель может быть сделан 130 Вт 8 Европа (напряжение питания AC38V тест) мощность вождения не на уровне

Печатная плата двухсторонняя с золотым покрытием, и трубка разделена на известную Toshiba 2SK170 2SC5171 2SA1930, которая имеет очень хорошую линейность, и используется для специальных аудио трубок. Схема защиты-японский Omron. Отзывы о емкости, которая больше всего повлияла на тембр используется японским ELNA коричневый Бог, а резисторы были медными резисторами для ног. Стоит собрать и сделать.

Комплект усилителя мощности M7, без трубки высокой мощности и конденсатора основного фильтра, материал основан на следующем списке материалов, силовая трубка может выбрать Toshiba 2SC5200. 1943 или полный спектр на трубке.

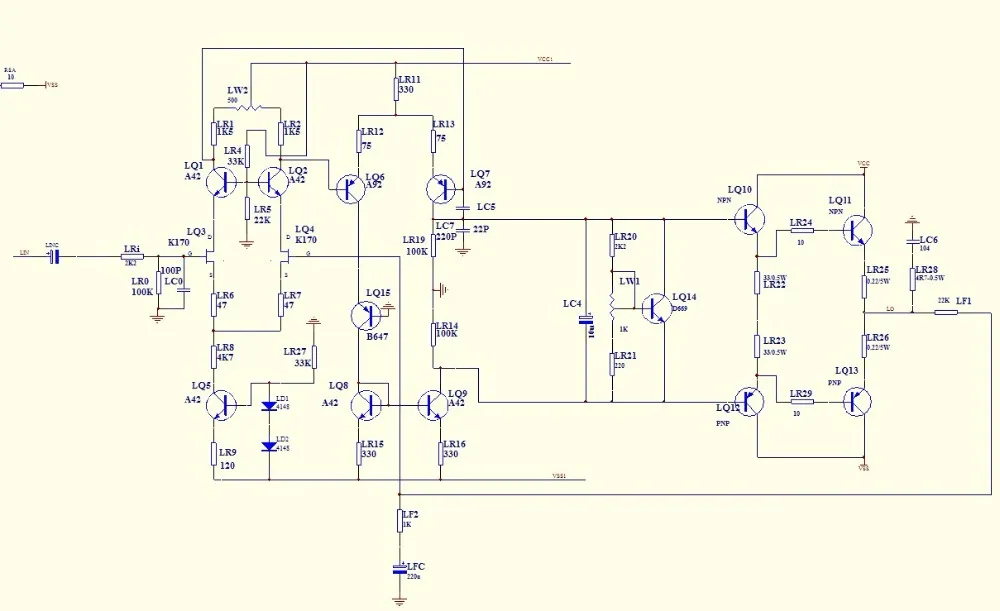

Характеристики цепи: FET дифференцированно усиливает входную стадию трубки, подавляет дрейф температуры и значительно улучшает общий шум сигнала. Используя постоянную нагрузку источника тока и линейную цепь Cascode, линейность усиления льстее обычного усилителя, что помогает уменьшить Нелинейные искажения и расширить диапазон частот. Схема защиты является безопасной и надежной UPC1237 преданной защиты динамика IC, и соединяет 7812 регулятор, вся работа более надежна

Эта структура использует много европейских и американских машин, таких как Gao Wen JOB этап усиления напряжения, цепь отличается теплым и деликатным, низкочастотным контролем, аналитическая мощность имеет хорошую производительность, вне зависимости от внешнего вида той же цены или производительности и слуха в похожих продуктах очень преимущество.

Конечный ток этапа усиливается до двухступенчатого режима вывода Дарлингтона. Помимо обеспечения очень низких искажений, отличная покупка кадра также делает общую стабильность чрезвычайно превосходной. В чехол с отменой соединительного конденсатора и отзывы на конденсатор, дрейф температуры и контроль средней точки цепи очень хорошо, так что вся цепь DC, характеристики квадратной волны прибора очень хорошие

Этот блок питания платы, схема защиты (upc1237), интеграционная схема усилителя мощности, что делает проводку очень простой, после того, как плата сварена, доступ к трансформатору может быть, потому что провод заземления был оптимизирован в PCB очень хорошо, начинающий или ветеран, Потому что больше не нужно иметь дело с заземлением, поэтому независимо от того, как проводка не существует шума. Только 4700 мкФ основной фильтр конденсатор с алюминиевой крышкой, используется в процессе отладки. Идеальное соотношение сигнал/шум уже выполнено. Средняя точка заносов в пределах 5 мВ, и плата очень компактна. Площадь 165X107 мм, не стоит занижать мощность одной трубки, основной 100 Вт не является проблемой.

В парных трубках используются Toshiba famous tube 2SK364 и MSP42, MSP92 (оба из Meisen origin), это ключ к хорошему звуку, покупка контурной стойки может быть замечена только нужно сопрягать с тем же полюсом, поэтому стоимость относительно низкая, стоимость очень высока

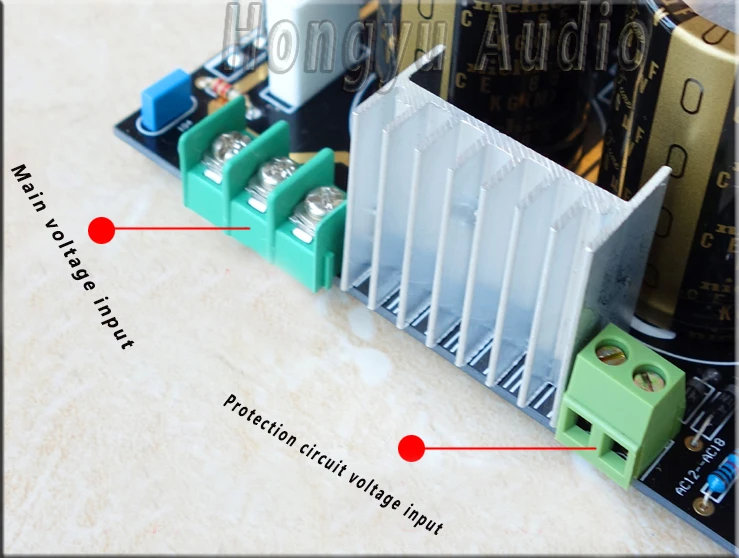

Диапазон использования напряжения: Основное напряжение AC24V до AC36V Произвольный выбор.

** Серию один AC12V до 18 V переменного напряжения используются для защиты цепи

Отладки очень проста, рекомендуется для отладки первоначального строка Светильник лампы или ниже 30 Вт до середины икры отладки во-первых, таким образом, чтобы не вставьте неправильные части доставляет хлопот, отладка только должна отрегулировать среднюю точку до 0мв (плата регулировки LW1, LW2), а затем отрегулировать 0. 2 5 Вт сопротивление падение 10mv --- подача заявки на 20mv (1 k накладка)

Вы можете использовать на King MJL4281 MJL4302, движущая сила, уровень, позиционирование, далек от успеха

Самый большой Монтажный диаметр конденсатора 35 мм может использоваться с различными фильтрующими конденсаторами большого размера. Я предпочитаю кг конденсаторы, полные и деликатные

Omron Japan сотрудничает с UPC1237 для защиты интеграции, позволяя рогу работать более безопасно
