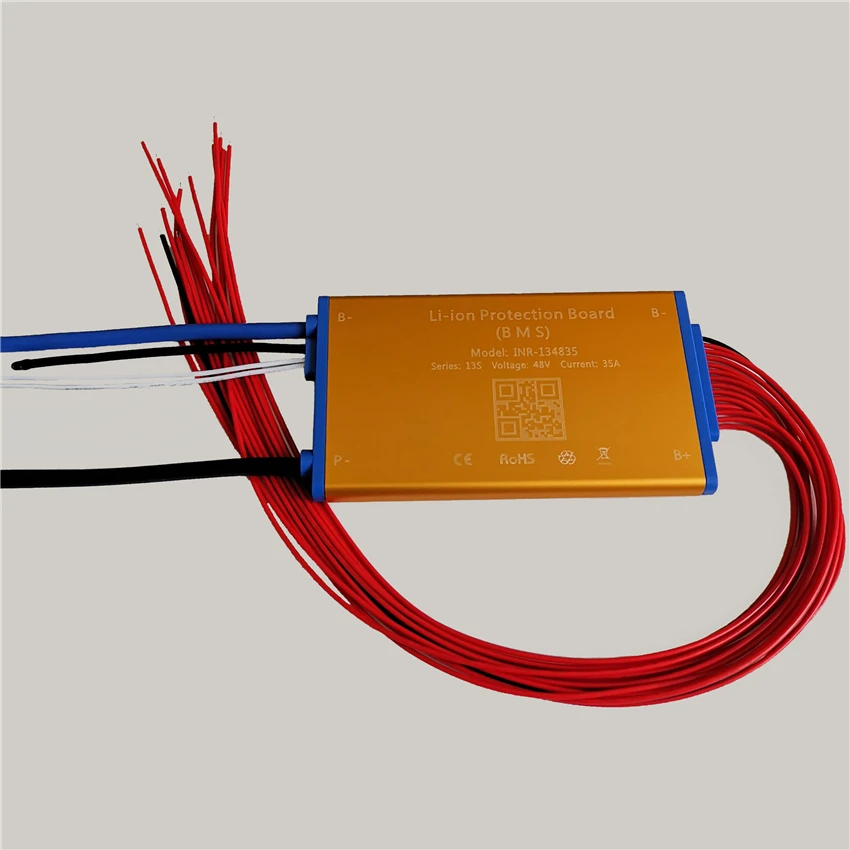

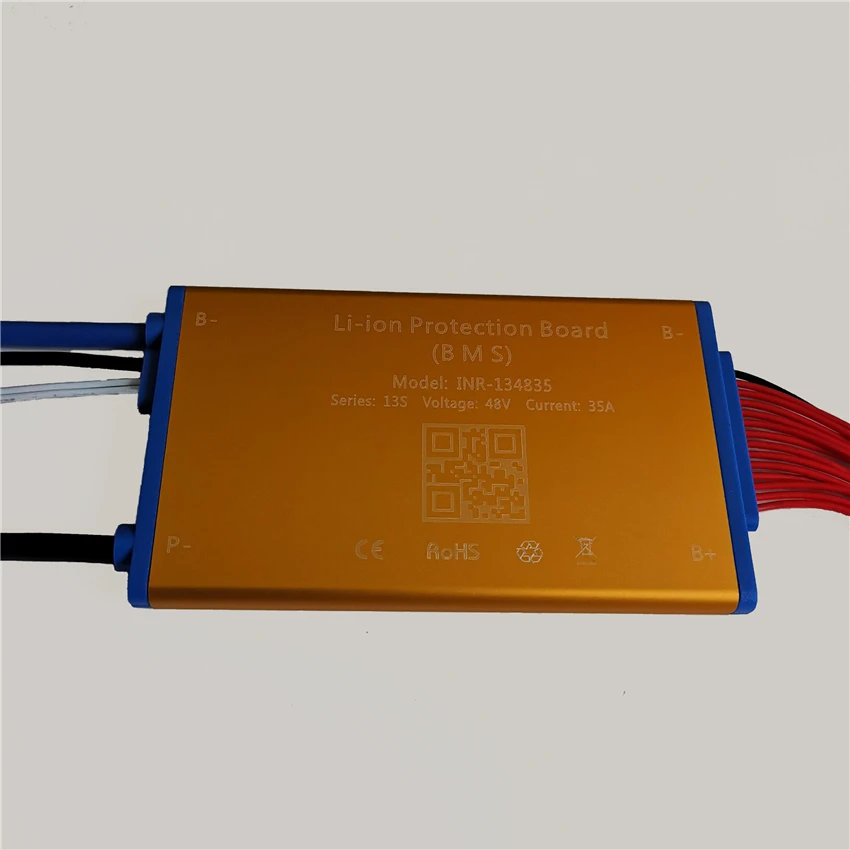

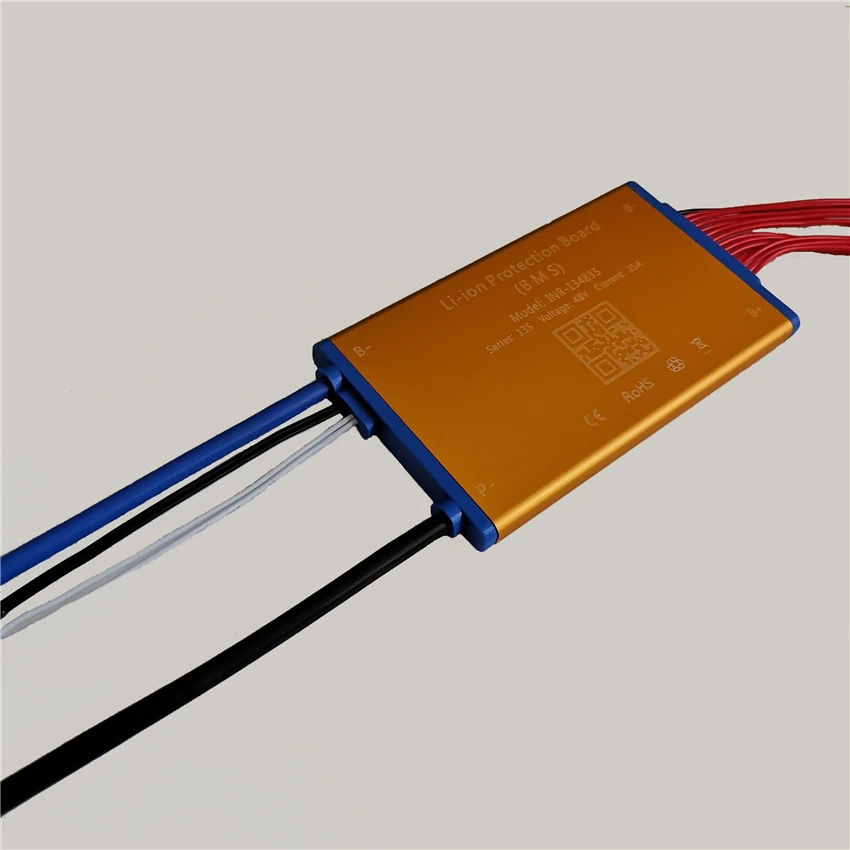

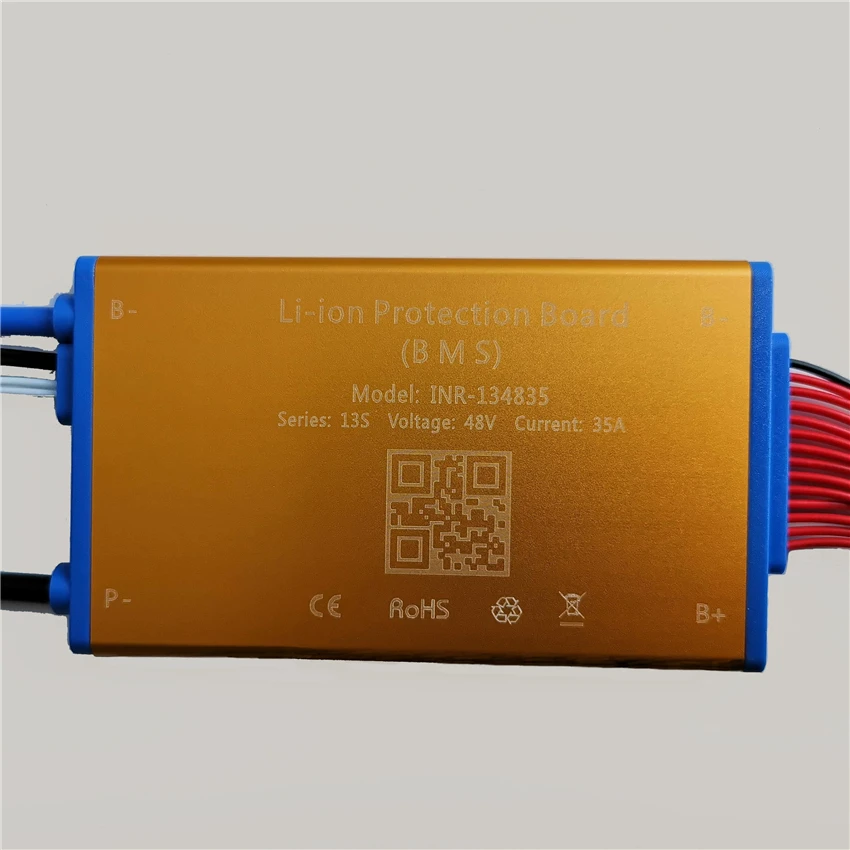

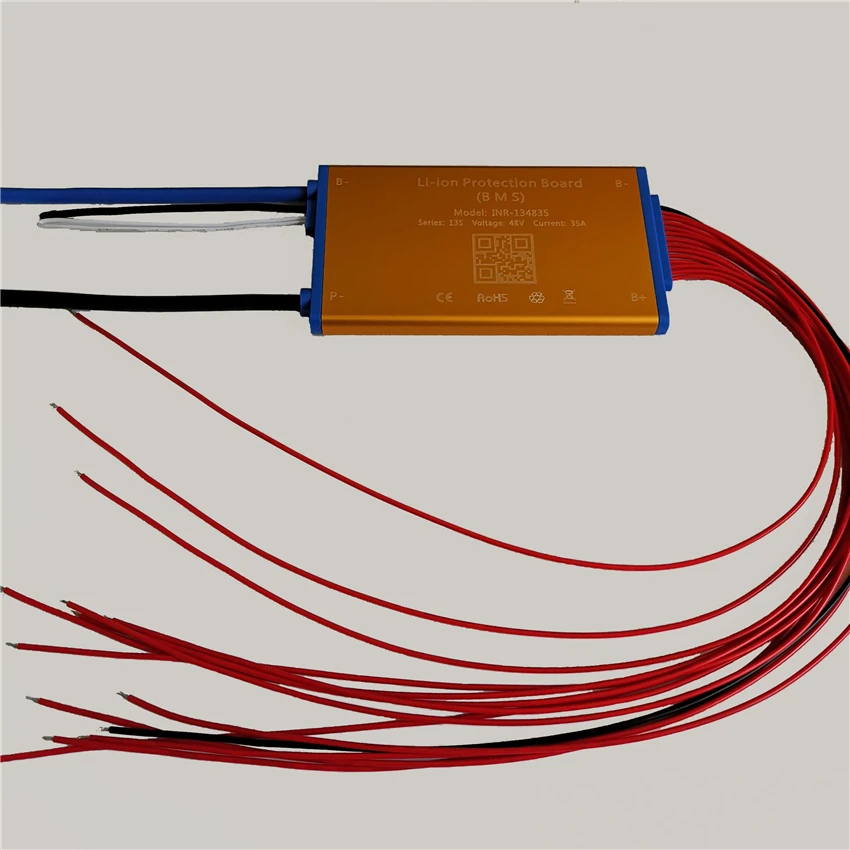

1 шт./лот 13S 35A постоянный ток разряда литиевые BMS PCM PCB система управления батареей с тем же портом и датчиком температуры

Описание

1. Обзор

13 S 48 V 18A 25A 35A 45A 60AИспользуется для 13 серий 48 ВЛитиевая батареяАккумуляторного блока.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. Д.

Основные функции: защита от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущества

●Используйте высокое качество (уровень А) Защитная интегральная схема IC, от решения Японии.
●Сильная способность нагрузки, постоянная разрядка тока, использование сопротивления высокого напряжения, низкий внутренний
Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.
●IC сам по себе имеет функцию балансировки мощности. Схема проста и надежна.
●Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждая батарея будет предотвращена от перезарядки или перезарядки.
Функция защиты от перегрузки по току и короткого замыкания очень надежна.
Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею.
Температурная защита во время зарядки и разрядки.
●Экстремально низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

●Печатная плата с высоким антикоррозийным покрытием, высокой водонепроницаемостью, высоким импедансом

Вопросы и ответы

1. Какой общий порт и отдельный порт? В чем разница?

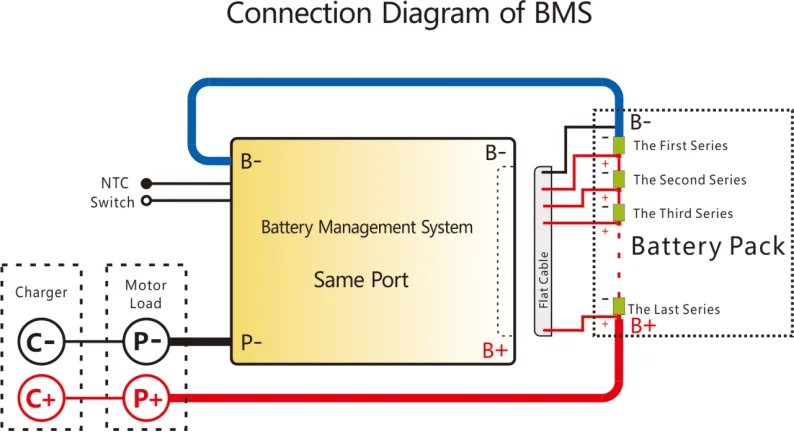

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и разрядный катод соединены в том же конце точки (наш P-), катод заряда и разрядный катод используются в общем соединении
Порт, поэтому ток заряда и ток разряда одинаковые 16А. В то время как отдельный порт отдельно подключается катодом заряда (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16А, ток заряда 8А.

2. Какова функция баланса?

Принцип работы и функции являются следующими, когда ваше напряжение одной ячейки до напряжения тревоги (литий-ионный до 4,18 в, срок службы Po4 до (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разрядку с 35 мА (когда баланс разрядки начинает работать, BMS начнет немного нагреваться, Что является нормальным отражением), ячейка находится как в состоянии зарядки, так и в состоянии разрядки, и другие, которые не доходят до тревожного напряжения (li-ion 4,18 в, Life Po43.6V) находятся только в состоянии зарядки, нет разрядки, когда быстрое напряжение аккумулятора достигает напряжения тревоги (литий-ионный 4,25 в, жизнь po43.75в) BMS начинает выключать защиту питания, все остальные ячейкиВсе в остановке зарядки, этот процесс позволит зарядить аккумулятор в балансе тока, и ваше напряжение батареи находится в состоянии баланса, но когда ваша разница напряжения ячейки находится в большом диапазоне, тогда баланс не может работатьХорошо.

3. Связь между емкостью батареи и током BMS?

Нет прямой связи между емкостью батареи и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на непрерывный ток, то есть если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства мне выбрать?

Литиевая батарея должна выбрать специальное зарядное устройство, не используйте зарядное устройство для свинцово-кислотного аккумулятора, для свинцово-кислотного зарядного устройства может иметь MOS с защитой от поломки высокого давления, которая не защитит BMS над зарядкой. срок службы Po4 зарядное устройство напряжение = батарея строк нет. x3.6V, в то время как литий-ионный аккумулятор зарядное устройство напряжение = батарея струны нет. x4.2V.

5. Какой ток BMS выбрать?

Возьмите 10S36V в качестве примера: какой ток BMS вы выбираете, зависит от мощности двигателя электровелосипеда и ограничения тока контроллера. Напр., выберите 16A для ниже 350 Вт, 25A для ниже 800 Вт, 35A для ниже 1000 Вт, 60A для ниже 1200 Вт, выше Вт свяжитесь с нашим сервисным специалистом для предложений, один в целом, постоянный ток должен быть выше, чем ограничение тока в контроллере.

6. Поврежден ли мой BMS?

Если вы хотите определить, поврежден ли BMS, пожалуйста, выполните следующие шаги, чтобы проверить, является ли Напряжение каждой ячейки одинаковым с вольтметром? Если разница в напряжении ячейки превышает 0,1 в, ошибка отображается, что он не может работать далеко, нет источника питания на

Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден отображается как нет заряда, нет разряда, нет разряда, в то время как батарея имеет напряжение.
