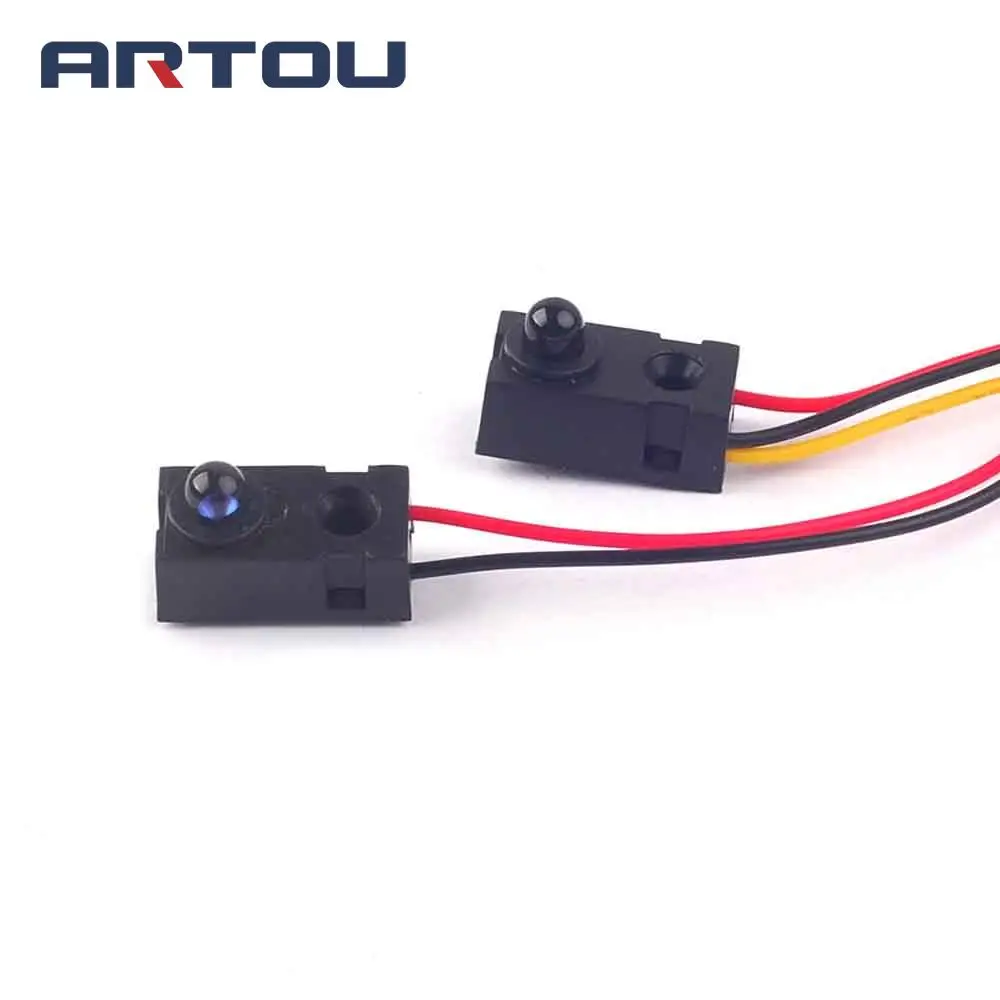

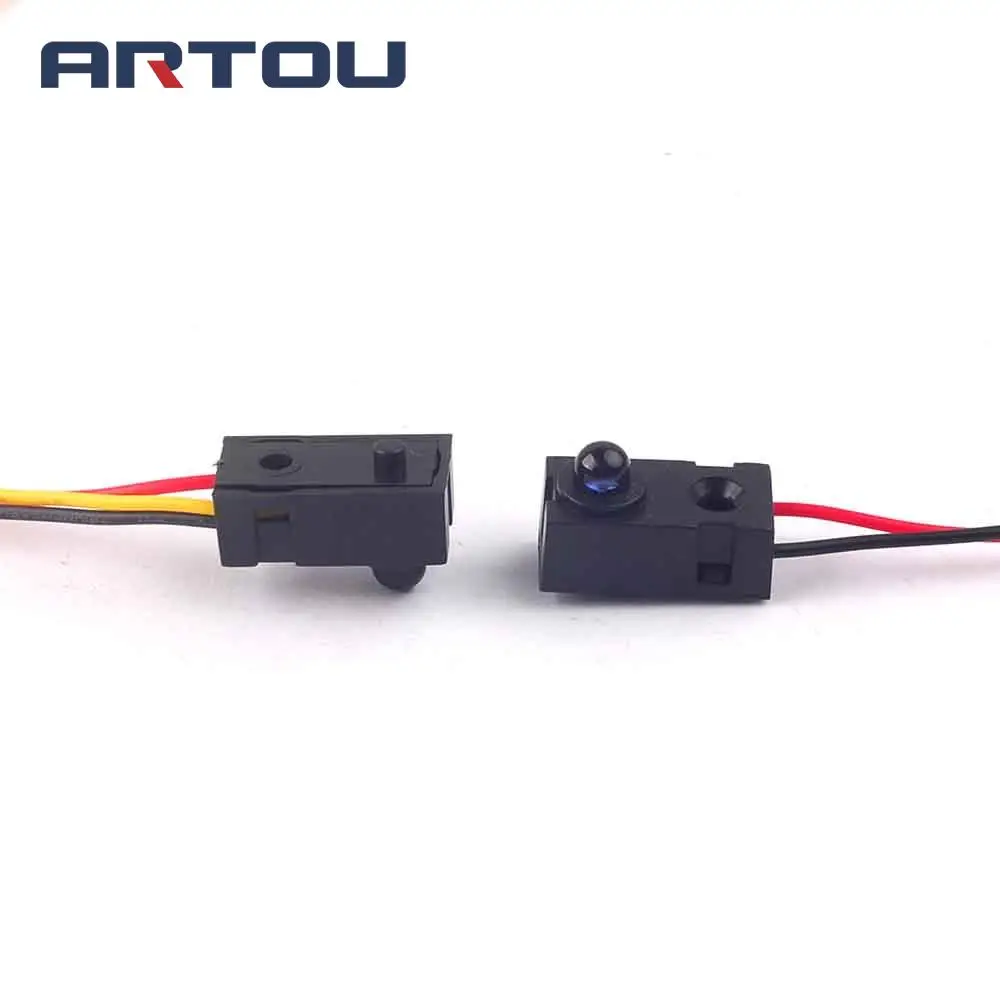

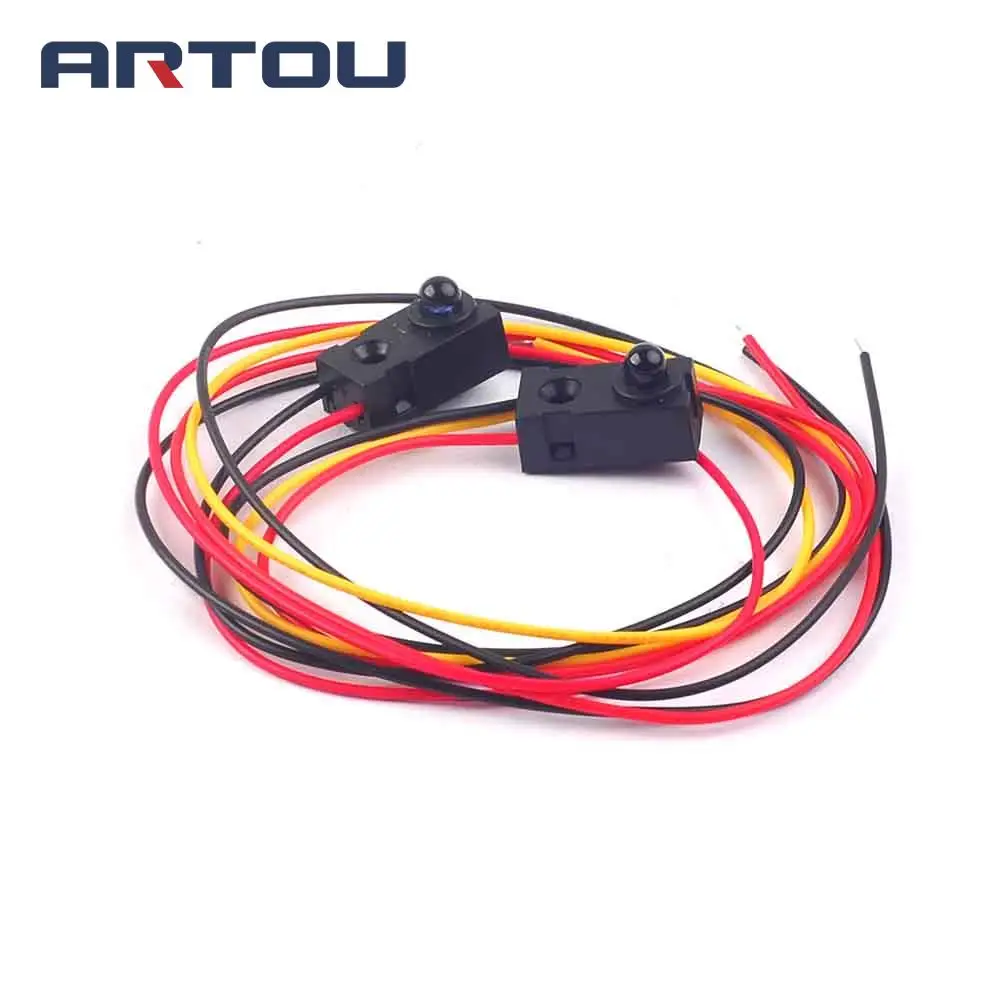

1 шт. A11 Инфракрасный контроль трубки на фотоэлектрический переключатель Инфракрасный датчик QT50CM расстояние обнаружения

Технические параметры
Расстояние срабатывания: 2-30 см
Индукционный режим: светильник прерывания скорости (инфракрасный)
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: передача (20 ма) прием (10 ма)
Режим вывода: высокий и низкий уровень NPN нормально открытый
Выходной ток: 70 ма (может непосредственно управлять реле)
Угол запуска: <5 °
Угол приема: <10 °
Время отклика: 2 мс
Рабочая температура:-10 °c ~ 60 °c
Рабочая среда: в помещении (не водонепроницаемый)
Размеры: длина 20 мм ширина 10 мм высота 8 мм
Длина линии: 30 см
Срок службы: 50000 часов
Метод проводки: красный ---- источник питания ---- 5VCC
Черный ---- отрицательный ---- GND
Huang ---- выход (NPN)
(Т. Е. Красный подключен к положительной полюсе, черная линия заземлена, желтый (белый) линия подключен сигнал)
Выходной сигнал: высокий и низкий уровень, может непосредственно управлять реле
Добавьте 1 K подтягивающий резистор между положительным полюсом и сигналом для прямого подключения к порту MCU IO.
