Описание
Когда вы размещаете заказ, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.
Технические характеристики:
1 Технические параметры:
Частотный диапазон | 304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц |
Передача Мощность | 10 мВт |
Модуляции | GFSK |
РЧ-Скорость передачи данных | 1200 ~ 38400bps |
Интерфейс | RS232 и RS485 и ttl |
Питание | + 3,3 ~ 5.5VDC |
Интерфейс формат данных | 8E1/8N1/801 |
Чувствительность приема | -110dBm @ 1200bps/-105dBm @ 9600bps |
Пропускная способность канала | 50KHz @ 1200bps/100KHz @ 9600bps |
Рабочая Температура | -40℃ ~ 80℃ (промышленный класс) |
Рабочая Влажность: | Относительная влажность от 10% до 90%, без конденсации |
Выбросов ток | ≤45ма (рекомендуемый Макс. Выходной ток блока питания не менее 2А) |
Получение ток | ≤25ma |
Спящий ток | ≤5mA |
Размер (Д/Ш/В) | 31,8X19,2X6,8 мм |

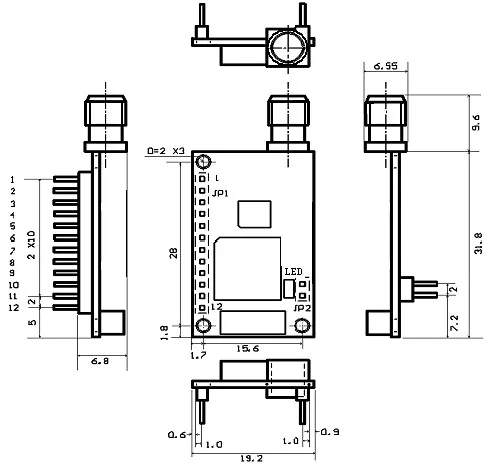

2 размера
3 определение терминала подключения XZ-DT014:
XZ-DT014 обеспечивает разъем 12 контактов (JP1)
Контакты | Определения | Описание продукта: | Уровень | Подключите к терминальному | Обратите внимание |
1 | GND | Дорожный блок питания | Дорожный блок питания | ||
2 | VCC | Мощность питания постоянного тока | + 3,3 ~ 5,5 В | ||
3 | SET_EN | Набор позволит | Ttl | ||
4 | RxD/RS-232 | Последовательные данные приемный конец | RS-232 | ТСД | COM2 |
5 | TxD/RS-232 | Последовательной передачи данных передачи конец | RS-232 | RxD | COM2 |
6 | Сброс | Сигнал сброса (вход) | Ttl | Отрицательный импульс сброса | |
7 | Сон | Контроль сна (вход) | Ttl | Сон сигнала | Высокий уровень сна |
8 | TxD/ttl | Последовательные данные приемный конец | Ttl | RxD | COM1 |
9 | RxD/ttl | Последовательной передачи данных передачи конец | Ttl | ТСД | COM1 |
10 | Sgnd | Дорожный сигнал | Подключен к заземлению источника питания | ||
11 | A/RS-485 | Порт сигнала 485 | RS-485 | A/RS-485 | COM3 |
12 | B/RS-485 | B порт сигнала 485 | RS-485 | B/RS-485 | COM3 |
4. XZ-DT01X Частотная Таблица
Канал | XZ-DT013 (МГц) | XZ-DT014 (МГц) | XZ-DT018 (МГц) | XZ-DT019 (МГц) |
304,5252 | 430,1618 | 853,0938 | 902,5248 | |
1 | 305,3250 | 430,8378 | 853,8936 | 903,3246 |
2 | 306,1248 | 431,5138 | 854,6934 | 904,1244 |
3 | 306,9246 | 432,1898 | 855,4932 | 904,9242 |
4 | 307,7244 | 432,8658 | 856,2930 | 905,7240 |
5 | 308,5242 | 433,5418 | 857,0928 | 906,5238 |
6 | 309,3240 | 434,2178 | 857,8926 | 907,3236 |
7 | 310,1238 | 434,8938 | 858,6924 | 908,1234 |
8 | 310,9236 | 435,5698 | 859,4922 | 908,9232 |
9 | 311,7234 | 436,2458 | 860,2920 | 909,7230 |
10 | 312,5232 | 436,9218 | 861,0918 | 910,5228 |
11 | 313,3230 | 437,5978 | 861,8916 | 911,3226 |
12 | 314,1228 | 438,2738 | 862,6914 | 912,1224 |
13 | 314,9226 | 438,9498 | 863,4912 | 912,9222 |
14 | 315,7224 | 439,6258 | 864,2910 | 913,7220 |
15 | 316,5222 | 440,3018 | 865,0908 | 914,5218 |
16 | 317,3220 | 440,9778 | 865,8906 | 915,3216 |
17 | 318,1218 | 441,6538 | 866,6904 | 916,1214 |
18 | 318,9216 | 442,3298 | 867,4902 | 916,9212 |
19 | 319,7214 | 443,0058 | 868,2900 | 917,7210 |
20 | 320,5212 | 443,6818 | 869,0898 | 918,5208 |
21 | 321,3210 | 444,3578 | 869,8896 | 919,3206 |
22 | 322,1208 | 445,0338 | 870,6895 | 920,1204 |
23 | 322,9206 | 445,7098 | 871,4893 | 920,9202 |
24 | 323,7204 | 446,3858 | 872,2891 | 921,7200 |
25 | 324,5202 | 447,0618 | 873,0889 | 922,5198 |
26 | 325,3200 | 447,7378 | 873,8887 | 923,3196 |
27 | 326,1198 | 448,4138 | 874,6885 | 924,1194 |
28 | 326,9196 | 449,0898 | 875,4883 | 924,9192 |
29 | 327,7194 | 449,7658 | 876,2881 | 925,7190 |
30 | 328,5192 | 450,4418 | 877,0879 | 926,5188 |
31 | 329,3190 | 451,1178 | 877,8877 | 927,3186 |
Для изучения большего количества продуктов
6 Отзывы:
Мы стремимся улучшить себя с точки зрения обслуживания и качества. Мы будем очень признательны, если вы оставите нам положительные отзывы,Это будет большим подспорьем для нас. Если я могу чем-то помочь, не стесняйтесь сказать мне.
Спасибо за ваше драгоценное время!
7Информация о компании
Шэньчжэнь Thingsend коммуникационные технологии Ко., Лтд
Электронная почта: sales (at) thingsend (dot) com
Веб-сайт: www.thingsend.com/en
Контактное лицо: Сара юаней
Skype ID: + 86 188 2073 9215 (название skype: Беспроводные решения-sarah yuan)
Мы профессиональный производитель беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.
Добро пожаловать, чтобы связаться с Сарой для получения дополнительной информации о беспроводном разрешении.
Характеристики
- Бренд
- thingsend
- Номер модели
- XZ-DT01X
- Номер Порта
- 1
- Тип
- RF Module
- Рабочая Частота
- 315mhz/433mhz/450mhz/868mhz/915mhz
- Interface
- TTL/RS232/RS485
- rf IC
- cc1101
- Power supply
- 3.3v-5.5v DC
- Transmit power
- 10mw
- RF data rate
- 38400bps/19200bps/9600bps/4800bps/2400bps/1200bps
