Описание

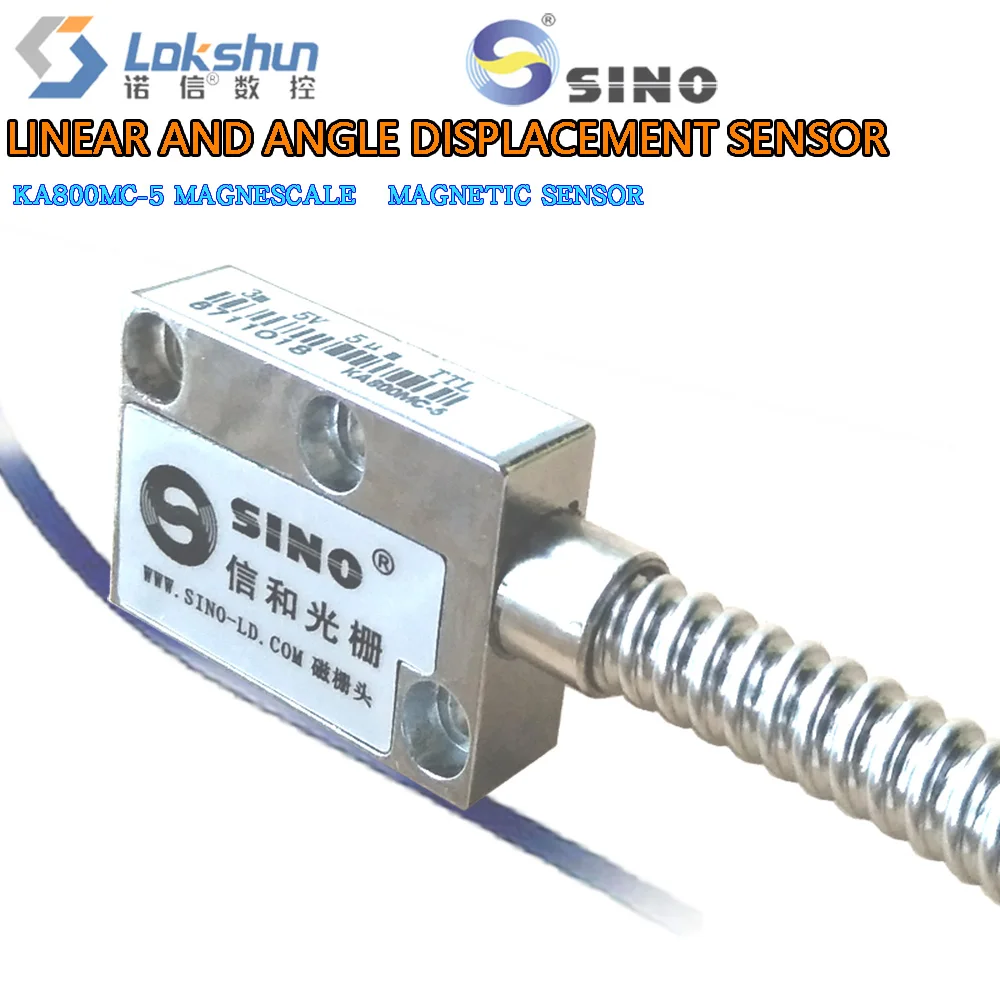

KA800MC открытый магнитный линейный датчик перемещения может быть применен к цифровому дисплею DRO и промышленной автоматизации управления различных станков. Легко устанавливается, произвольная длина резки, произвольная вставка, отсутствие боязни охлаждающей жидкости, длительный срок службы, воспроизводимость до 0,005 мм, Бесконтактный принцип относительного смещения, отсутствие износа! Не волнуйтесь, что он поглотит железные булавки. Это не повлияет на его работу. Многие из наших клиентов доказали, что он используется для десяти лет.Ka800mc линейно перемещения магнитных датчиков, открытыми режимами применяться к цифровой дисплей-дро и промышленной автоматизации управления различных станков. легко установить, произвольные сокращения продолжительности, произвольных вставки, страха нет нефти, охлаждающей жидкостью, долгий срок службы, воспроизводимость до 0,005 мм, бесконтактной смещения принцип, не износ! не волнуйся, Что он будет поглощать железа булавки. это не скажется на его роботы. Мное из наших клиентов доказали, что они могут быть использованы на десять лет.
Специальное примечание:

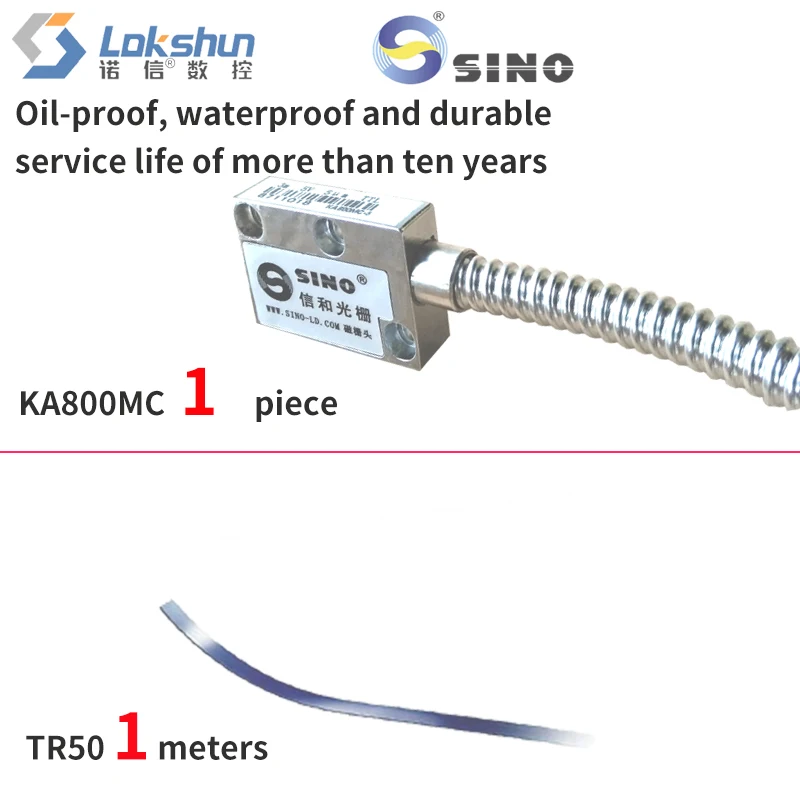

Магнитная головка KA800MC должна использоваться вместе с магнитной решеткой TR50. При заказе необходимо приобрести две вещи одновременно. Магнитный масштаб сетки TR50 один метр за единицу цены!
Краткое описание продукта:
Ka800mc-5 линейка магнитных ворот в основном подходит для средней и низкой точности
Дерево, камень, станки, цифровой дисплей и т. д. необходимо обрабатывать и измерять.
Расположение и измерение в обработке материалов.
Ulnar band TR50 с интервалами 5 + 5 мм
Используйте ремень из нержавеющей стали, гладкую пасту
Специальный алюминиевый корпус и специальная защитная сталь
Клейкая лента делает ленту лучше противомасляной и водонепроницаемой.
Защита от пыли, улучшение срока службы.
Малый объем, головка для чтения, небольшое пространство, простота установки.
1) Подходит для: 9-ти жильная гнездо RS-422 выходной сигнал.
2) Подходит для: 9-ти жильная гнездо ttl выходной сигнал.
FG: Защитный металлический чехол
Механические свойства
Металлический корпус из цинкового сплава, головка для чтения.
Три отверстия для установки фиксированной головки для чтения.
Диапазон допусков установки большой.
Электрические характеристики
Сигналы TTL5V имеют линейный выход,
Провод с использованием металлических щитов, более супер
Сильная анти-помехи способность.
Сигнал имеет хорошую стабильность.
Максимальная скорость 5 м/с
Технический параметр
Контрольный сигнал на 5 мм (C)
Спецификация линейки 5 + 5 мм
Разрешение 5 мкм
Точность (0,035 + 0,02 x L) мм, L как эффективный измеритель
Длина единица измерения м
Воспроизводимые + 1 импульсов
Кабель 5 ядер или 8 ядер
Выходная Форма ttl или RS-422
Кабель (3 метра в стандартной длине)
Между считывающей головкой и защитной стальной полосой
Gap
0,8 ~ 1,8 мм
Минимальный радиус обмотки 60 мм Напряжение питания 5VDC + 5%
Ток потребления сигнала линии подключения (без нагрузки) 40 mAMAX
Зелёный
Потребление тока (с нагрузкой)
120 mAMAX (5 V, RL = 120 Omega)
60 mAMAX (28 V, RL = 1,2 k omega)
Оранжевый B
Цвета: зеленый, черный,
Оранжевый черный B
Красный + 5 В фазовый сдвиг 90 + 5 градусов
Черный с напряжением 0 В
Максимальная скорость 5 м/с (MS T 5)
Экранированный линию P
Антивибрационный 100 м/с2 [10 Гц ~ 2000 Гц]
Ударопрочный 1000 м/с2 (11 мс)
Стандартная считывающая головка обеспечивает 3M кабель.
Длинный кабель может быть предоставлен по мере необходимости.
Длина Большой линии выглядит следующим образом:
LMAX = 50 м (считывающая головка и кабель)
LMAX = 100 м (3 м кабель для считывания головки + удлинитель
Длинный кабель)
Уровень защиты головки чтения IP 67 DIN 40050/IEC 529
Рабочая температура-20 градусов до 85 градусов С
Температура хранения от-20 до 85 градусов C
Влага 100% не уплотняет
Вес головки для чтения 150 г
Защита от перепада полярности и защита от короткого замыкания на выходе для электропитания
Технические параметры пояса ulnar
Спецификация линейки 5 + 5 мм
Точность 0,02 мм/м при 20 градусах
Ширина 10 мм
Толщина 1,45 мм
Максимальная длина измерения 100 м
Коэффициент расширения 10,5*10-6/k
Минимальный изгиб полуканала 130 мм
Рабочая температура-20 градусов ~ 70 градусов
Температура хранения-40 градусов ~ 90 градусов
Допуски установки датчиков и магнитных линейок
Условия доставки
Бесплатная доставка, мы выбираем относительно быструю логистическую компанию! В США, ЕС, Азию и другие страны.
Срок доставки около 7-35 дней.
DHL, UPS, FedEx, EMS также доступны, когда вы платите дополнительную доставку. Срок доставки около 3-7 дней.
После отправки вам будет предоставлен номер для отслеживания.
Мы не платим таможенные пошлины, налоги и налог на добавленную стоимость.Если тариф генерируется, покупатели должны оплатить
Отзывы
Если есть какие-либо проблемы с доставкой, товарами и обслуживанием, пожалуйста, не стесняйтесь связаться с нами, прежде чем открывать спор или оставлять негативные отзывы.
Положительные отзывы с 5 звездами за описание, доставку и обслуживание будут оценены.
Мы проверим скидку на ваш следующий заказ, когда вы отправите на экран положительный отзывы.
Клиент Услуги
Если возникнут какие-либо проблемы, пожалуйста, сначала свяжитесь с нашей службой поддержки клиентов.
В общем, мы ответим на ваше сообщение в течение 24 часов.
Из-за разницы во времени, некоторые ответы будут около 6-10 часов задержки.
Информация о возврате товара
Мы можем повторно отправить или вернуть вам деньги, если товар неисправен или не соответствует описанию.
Мы оплачиваем доставку только за возвращенный дефектный продукт.
Возврат груза будет оплачен вами, если он будет возвращен по вашим личным причинам.
Все возвращенные товары должны быть упакованы хорошо и сохранить первоначальную посылка.
Характеристики
- Номер модели
- KA800MC
- Product Name -
- Magnescale
- Model -
- KA800MC
- Measuring distance -
- 0-100M
- Resolution -
- 5um
- Voltage -
- DC5V
- Signal wire length -
- 3M metal hose
- Output signal -
- TTL
- Moving speed -
- 5m /S
