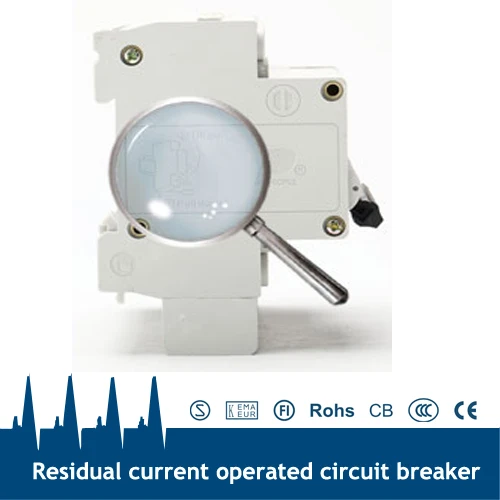

DZ47LE-63 высокая отключающая способность мини 4-полюсный автоматический RCBO

Описание

DZ47LE-63 высокая отключающая способность мини 4-полюсный автоматический RCBO

DZ47LE-63 высокая отключающая способность мини 4-полюсный автоматический RCBO

1. Применение
DZ47LE комплект симпатичной детской h автомат защити цепи утечки используется для защиты n поражения электрическим исто ge в цепи 50 Гц или 60 Гц, номинальное напряжение однофазный 240 V, безуходный 3-х фазный 415 V, rat ed cu rrence до 60A, когда кто-то получает электролитический шок или остаточный ток цепи превышает фиксированное значение, ELCB может отрезать питание в течение 0,1 с автоматически защищает персональную безопасность и предотвращает эквивалент от неисправности повторно сультированный fro m Рези двойной ток.
С этой функцией ELCB может защитить цепь от перегрузки и короткого circu это или используется для нечастого переключения цепи в нормальных условиях. Соответствует стандарту IEC61009.

2. Основные технические параметры

Тип	DZ47LE-63
Полюс	1 P + N, 2 P	3 P, 3 P + N, 4 P
Номинальный ток (A)	6,10, 16,20, 25,32, 40,50, 63
Номинальное напряжение (В)	230	400
Номинальная отключающая способность короткого замыкания Icn (KA)	6-32A: 6/40-63: 4,5
Номинальная остаточная работа/отключающая способность Im (A)	2000
Номинальный ток остаточного действия в (A)	0,03, 0,05, 0,1, 0,3
Номинальный остаточный ток без действия Ino (A)	0.5In

3. Применимый проводящий провод

Номинальный ток (A)	1-6A	10A	16, 20A	25A	32A	Большие размеры 40, 50A	63A
Norminal сечение провода мм2	1	1,5	2,5	4	6	10	16

4. Время поломки остаточного тока

(A)	(A)	Время (ы) поломки, когда равны номинальному
(A)	(A)	В	2In	5In	5,10, 20,50, 100200500А(A)	ЭтоB
6-63	0,03, 0,05, 0,1, 0,3	0,1	0,06	0,04	0,04	0,04

5. Защита от перегрузки по току

Окружающего Температура	Исходном состоянии	Тесты ток	Ожидаемый результат	Ожидаемый результат	Обратите внимание
30 ±OC	Холодный позиции	1.13In	T≥1h	Non-релиз	-
	Произведено сразу же после предварительного теста	1.45In	T <1 ч	Релиз	-
	Холодный позиции	2.55In	1 s <T <60 S (IN≤32A)	Релиз	Ток плавно поднимается до указанного значения в пределах 5s
	Холодный позиции	2.55In	1 s <T <120 S (IN> 32A)	Релиз	Ток плавно поднимается до указанного значения в пределах 5s
-5 ~ + 40OC	Холодный позиции	3In	T≥0. 1 s	Non-релиз	Тип B
	Холодный позиции	5In	T <0,1 s	Релиз	Тип B
	Холодный позиции	5In	T ≥ 0,1 s	Non-релиз	Тип C
	Холодный позиции	10In	T <0,1 s	Релиз	Тип C
	Холодный позиции	10In	T≥0. 1 s	Non-релиз	Тип D
	Холодный позиции	20In	T <0,1 s	Релиз	Тип D
