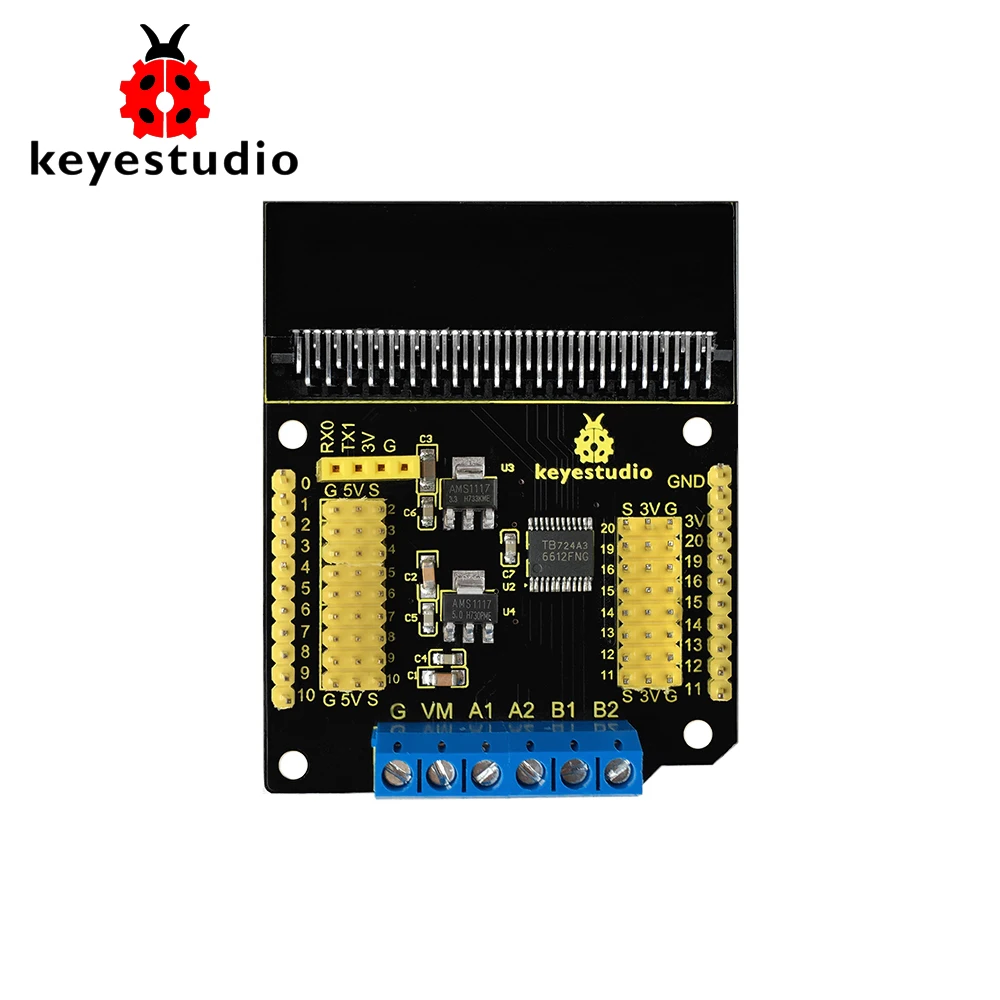

Keyestudio Мотор привод коммутационная плата для микро: бит

Описание

Схема подключения

Описание продукта:

Micro bit-это макетная плата начального уровня, разработанная BBC для подростков, программирующих образование. Он поддерживает графический интерфейс программирования PXT, разработанный microsoft, и может использоваться под Windows, MacOS, IOS, Android и многими другими операционными системами без загрузки дополнительного компилиста.

Для того, чтобы облегчить микро-бит для привода двигателя постоянного тока, мы специально разрабатываем эту коммутационную панель. Чип TB6612FNG интегрирован в плату. Его на канал может выводить до 1,2 постоянного тока привода, с пиковым током до 2 а/А. Есть 4 режима управления двигателем: вперед/назад/тормоз/стоп. И поддерживающая Частота ШИМ до 100 кГц.

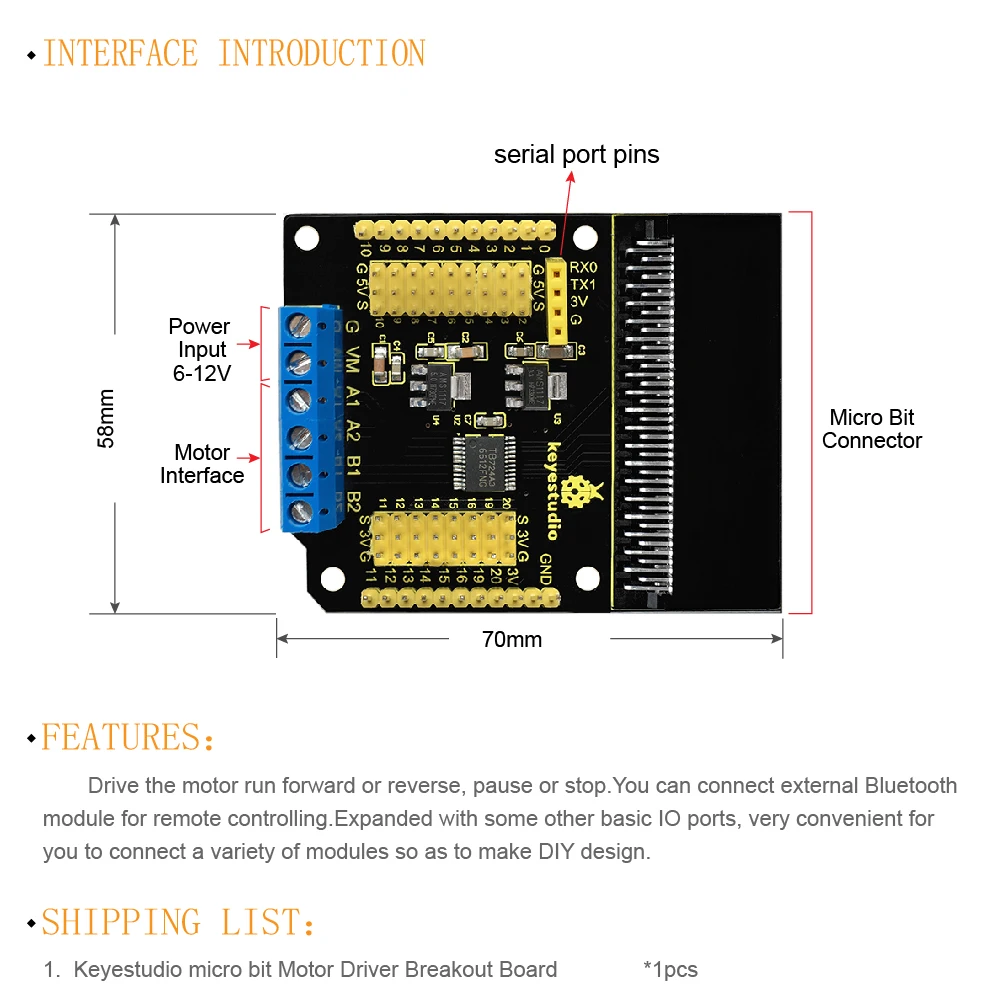

Для проводки плата вырывает все контакты с интерфейсом 3PIN, так что вы можете подключить другие датчики к плате с помощью провода 3pin. В то же время, чип с регулировкой напряжения 3,3 В и 5 В интегрирован в коммутационную плату, что приводит к выходному интерфейсу 3,3 В и 5 В. Плата также поставляется с последовательным портом связи для облегчения подключения модуля Bluetooth.

Параметры

Входное напряжение: 6-12 В постоянного тока

Частичный рабочий ток привода: ≤1. 2A

Размер: 70 мм * 58 мм
