AC220V~ AC240V Автоматизация дистанционного управления раздвижные ворота открывалка двигатель с магнитным концевым выключателем для виллы и промышленного портала

Описание

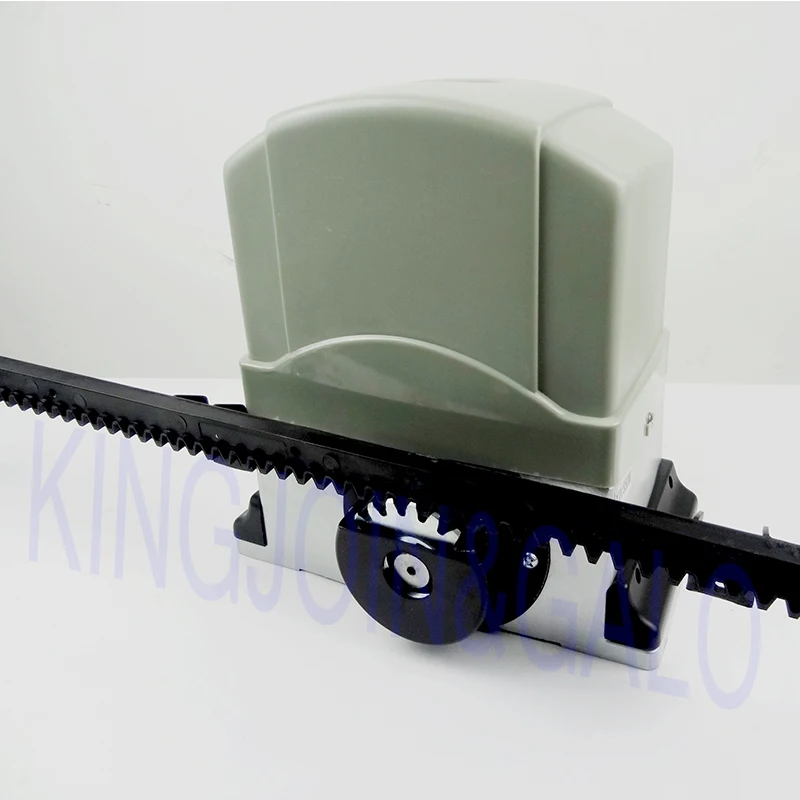

Комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м нейлоновая зубчатая стойка

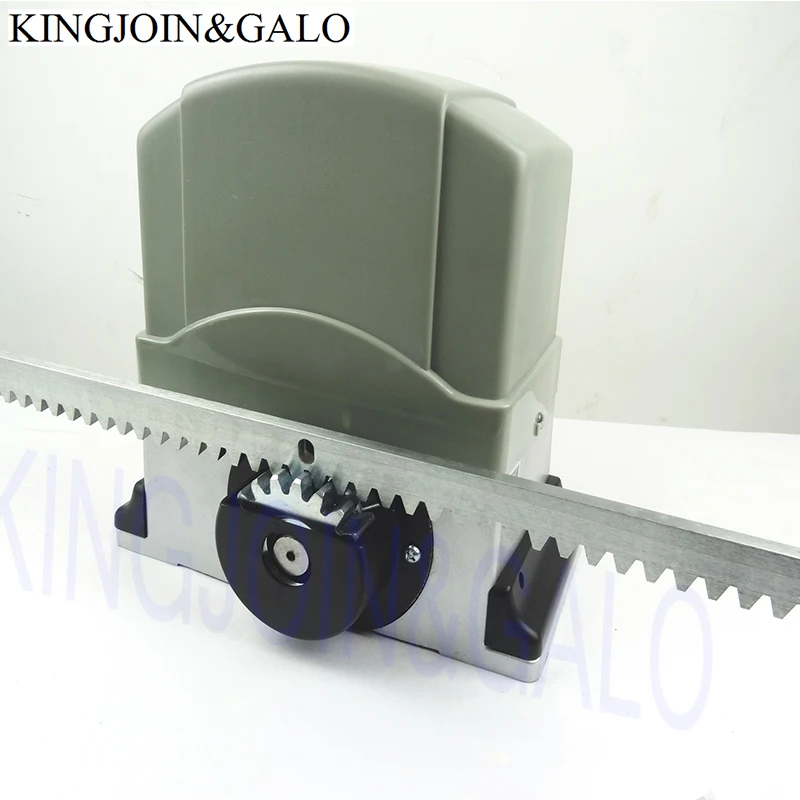

B комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная зубчатая стойка

C комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м нейлоновая зубчатая стойка + 1 пара датчика + 1 шт. сигнальный светильник

D комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная зубчатая стойка + 1 пара датчика + 1 шт. сигнальный светильник

E комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м нейлоновая зубчатая стойка + 1 пара датчика + 1 шт. сигнальный светильник + 1 шт. кнопочная кнопка

F Комплект: не полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная шестерня + 1 пара датчика + 1 шт. сигнальный светильник + 1 шт. кнопка

Для дистанционного управления, мы отправляем его без батареи, это чувствительный продукт и управление авиакомпанией. И пожалуйста, посмотрите на картинку, и это легко купить в местных.

Продукт Особенности:

Обладая мощными электродвигателями переменного тока 240 в, предназначенными для тяжелых условий эксплуатации, он способен питать ворота с максимальным весом 1200 кг. Используя передовые технологии, этот Открыватель ворот оснащен мягким и плавным режимом открытия/закрытия и имеет Регулируемое направление открытия/закрытия для удовлетворения ваших потребностей.Для повышения безопасности и удобства, есть аварийного сброса ключ, так что вы все равно сможете получить доступ к вашей собственности в чехол сбоя питания. Если вы просто забудете о закрытии ворот, встроенная функция автоматического закрытия (регулируемая в диапазоне 0,30, 60 и 90 секунд), безусловно, подкрепляет вас.

Открывалка для раздвижных ворот с приводом от двигателя является основным элементом для безопасных и удобных ворот с питанием для вашей собственности.

Мягкое и плавное открытие/закрытие

Быстрый выбор для открытия/закрытия ворот

Технология прокатки кода для дистанционного управления

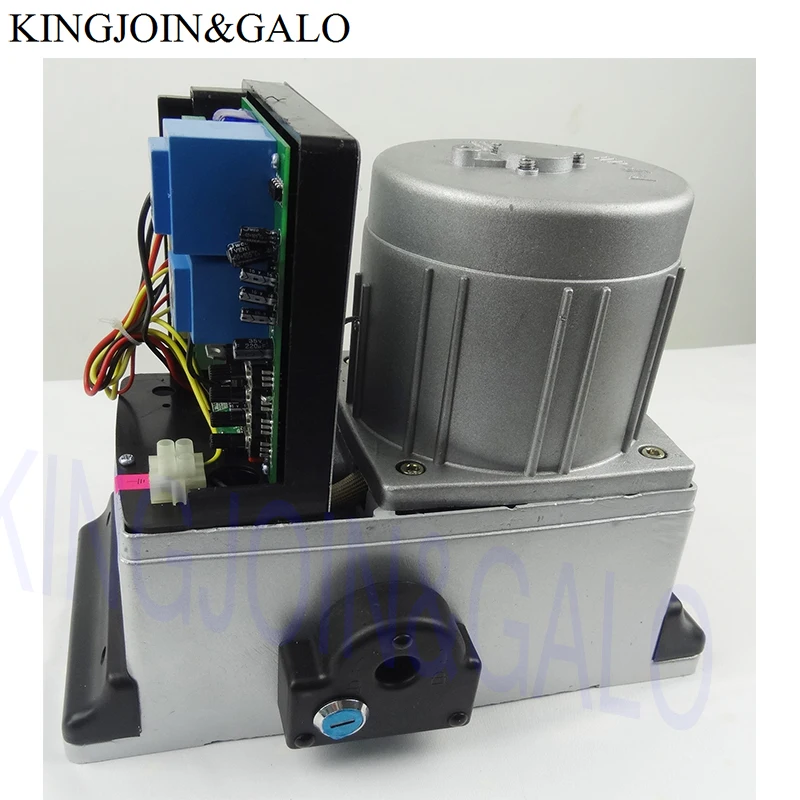

Аварийный выпуск играет ключевую роль в чехол отключения питания

Встроенный регулируемый автозакрывающийся (0, 30, 60, 90 секунд)

Встроенный двигатель работает ограничение: Макс. 90 сек

Надежный электромагнетизм лимит для легкой регулировки

Запорный/Обратный чехол во время открытия/закрытия ворот

Может быть оснащен широким спектром аксессуаров

Технические характеристики

Двигатель: 240 В переменного тока

Мощность: 550 W

Скорость движения ворот: 12 м/мин

Максимальный вес ворот: 1200 кг

Максимальный крутящий момент: 24Nm

Класс защиты от поражения электрическим током: IP44

Ультра-тихие нейлоновые рельсы: 6x1

Размеры: 29x29x15 см

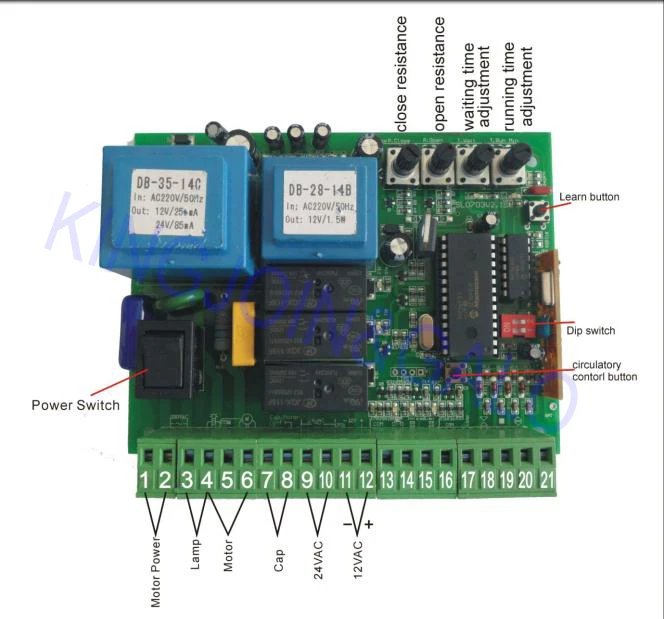

Соединение:

1. Мотор (1)

Черный провод двигателя должен быть подключен к терминалу 6.

Желтый и красный провод двигателя должен быть подключен к терминалу 7.

Другой красный и красный провод двигателя должен быть подключен к терминалу 8.

2. Концевые переключатели (1)

Черный провод концевых выключателей должен быть подключен к терминалу 11 (терминал 11 используется для общего провода).

Красный провод концевых выключателей должен быть подключен к терминалу 12.

Другой красный провод концевых выключателей должен быть подключен к терминалу 13.

3. Кабель питания (110VAC или 220VAC)

Кабель питания должен быть подключен к клеммам 1 и 3.

4. Лампа аварийной сигнализации

Сигнальная лампа должна быть подключена к клеммам 4 и 5.

5. Фотоэлемент

Применение 2-ядерным кабель для подключения "-~» терминал фотоэлементом достаточного уровня темноты (излучатель к терминалу 9, «+» и «~» терминала к терминалу 10. также клеммы “-~” и “+ ~” фотоэлемента приемника должны быть подключены к клеммам 9 и 10 параллельно.

Применение еще 2-жильный кабель для подключения «COM» терминал приемника к терминалу 11, «выход» терминала к терминалу 12.

6. Кнопка

Когда кнопка подключена к клеммам 15 и 16, Открыватель ворот работает попеременно, нажимая кнопку (открыть-стоп-Закрыть-стоп-открыть).

Когда кнопка подключена к клеммам 15 и 17, Открыватель ворот закрывает ворота только нажатием кнопки.

Когда кнопка подключена к клеммам 15 и 18, Открыватель ворот только останавливает ворота, нажимая кнопку.

Пользователь может управлять открывалкой, как только все настройки будут завершены.

Когда ворота находятся в закрытом положении, нажмите и отпустите ключ № 1 пульта дистанционного управления, ворота переместятся в открывающееся положение и остановятся.

Когда ворота находятся в открытом положении, нажмите и отпустите ключ № 2 пульта дистанционного управления, ворота переместятся в закрывающееся положение и остановятся.

Во время движения ворот нажмите и отпустите ключ № 3 пульта дистанционного управления, ворота немедленно перестанут двигаться.

Пресс и отпустите ключ #4 дистанционного управления заблокирует ключ #1, #2 и #3 одновременно. Следующая команда от ключа № 4 пульта дистанционного управления разблокирует три других ключа.

Если магнит на вороте не подходит к ограниченному выключателю или ограниченному выключателю неисправен, мотор будет работать с заданным временем работы (т. Е. общее время работы двигателя, который устанавливается потенциометром 4) для защиты двигателя от повреждений.

Ворот будет возмещена в чехол обструкции или ларек силы во время закрывать, и он будет двигаться в открытом состоянии. Во время открывания ворота будут закрыты в чехол.

Внимание: Повторите тест функции после любой регулировки.

Изображение продукта
