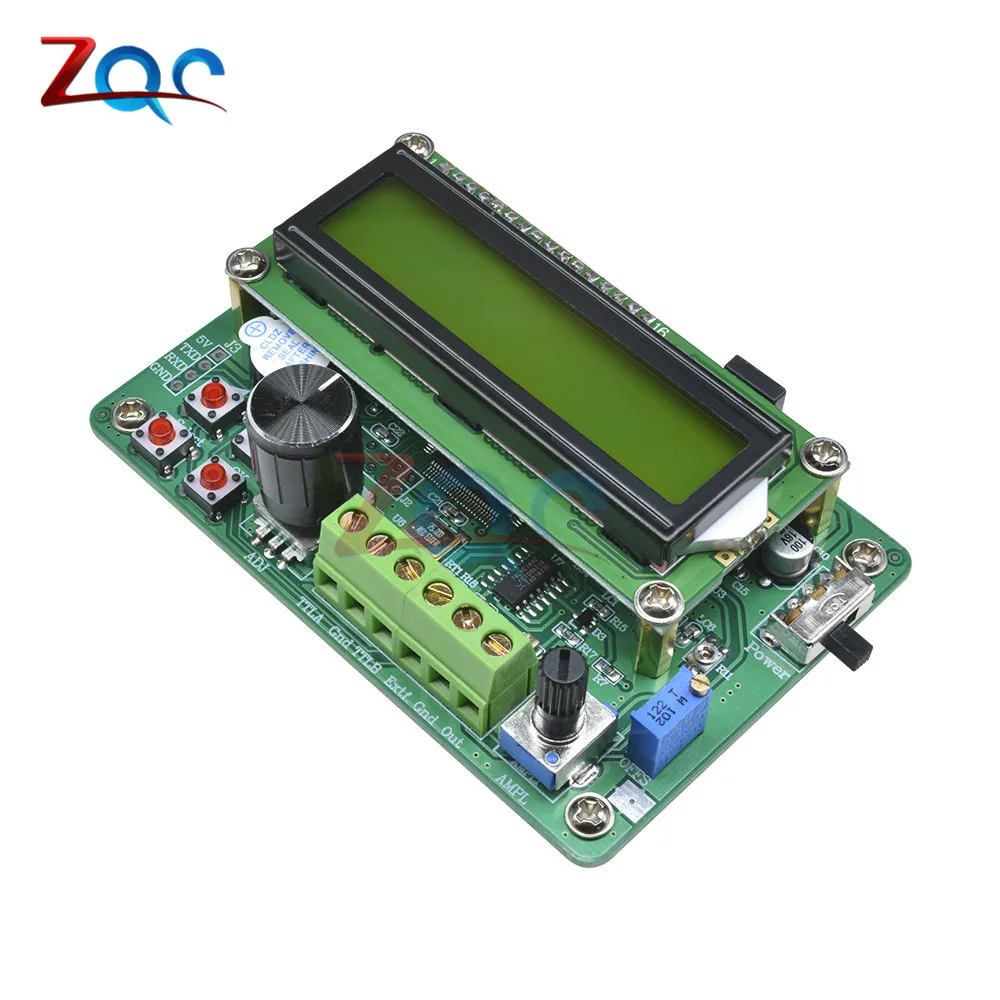

0,01 Гц-5 МГц DDS Функция генератор сигналов Модуль 1602 ЖК-дисплей Дисплей Синусоидальная Треугольники прямоугольную волну ttl Выход хранения Напомним счетчик

Описание

Сигнал Выход функция:

Абсолютно новый и высококачественный.
Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна.
Амплитуда выхода: ge10Vp-p (выход сигнала, без нагрузки).
Выходное сопротивление: 50Omegaplusmn10% (выход сигнала).
Смещение постоянного тока: plusmn2.5V (без нагрузки).
Дисплей: LCD1602
Частотный диапазон: 0,01 Гц ~ 5 МГц (FY1005).
Разрешение: 0,01 Гц.
Стабильность частоты: plusmn1times10-6.
Точность частоты: plusmn5times10-6.
Синусоидальное Искажение: le0.8 % (Контрольная частота 1 кГц).
Линейность Trinagle: ge98% (0,01 Гц ~ 10 кГц).
Время подъема и падения квадратной волны: le100ns.
Квадратный Диапазон волн: 1% ~ 99%.
Ttl Выход функция:

Частотный диапазон: 0,01 Гц ~ 5 МГц (FY1005).
Амплитуда:> 3Vp-p.
Выход вентилятора:> 20 ttl нагрузки.
Функции счетчика:

Диапазон счетчика: 0-4294967295.
Диапазон частотного счетчика: 1 Гц ~ 60 МГц.
Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p.
Хранение и передача: 10 наборов параметров с функциями хранения и отзыва.
Размер: 9,5 см x 6,5 см x 3 см-3,74 дюйма x 2,56 дюйма x 1,18 дюйма.

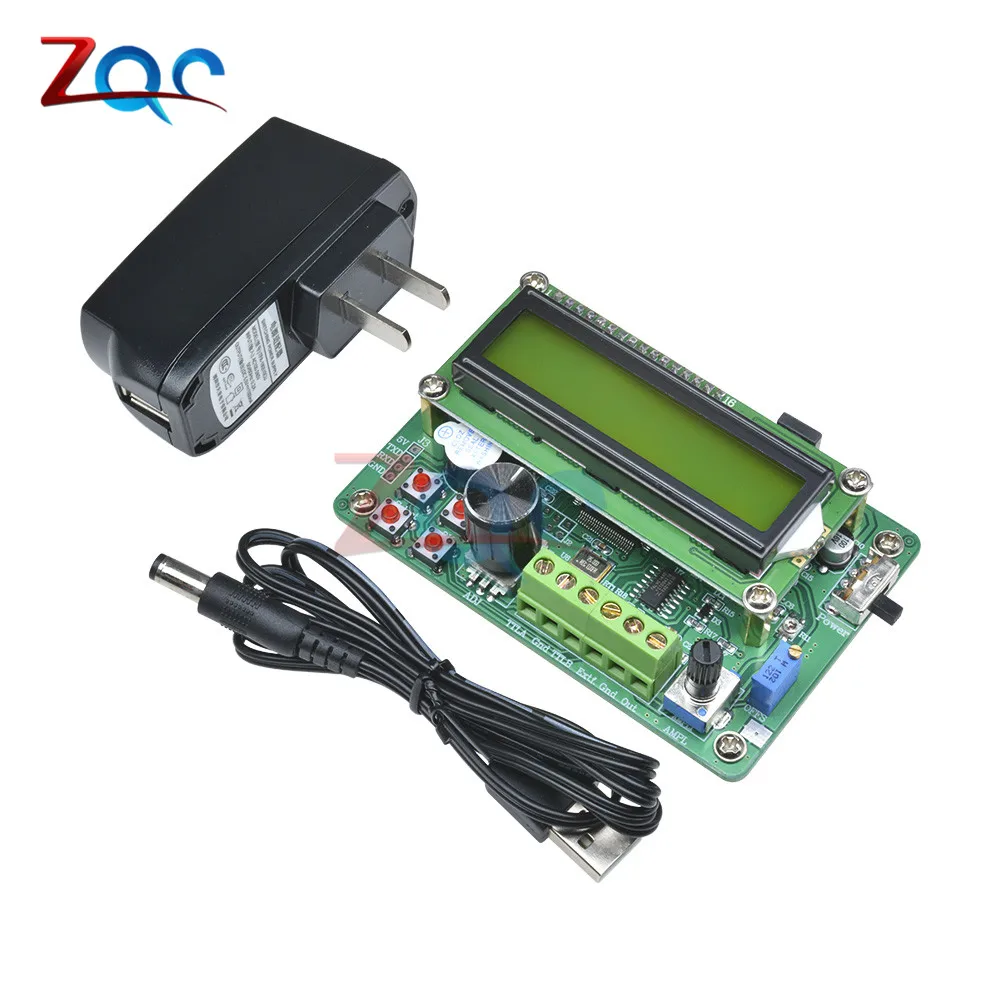

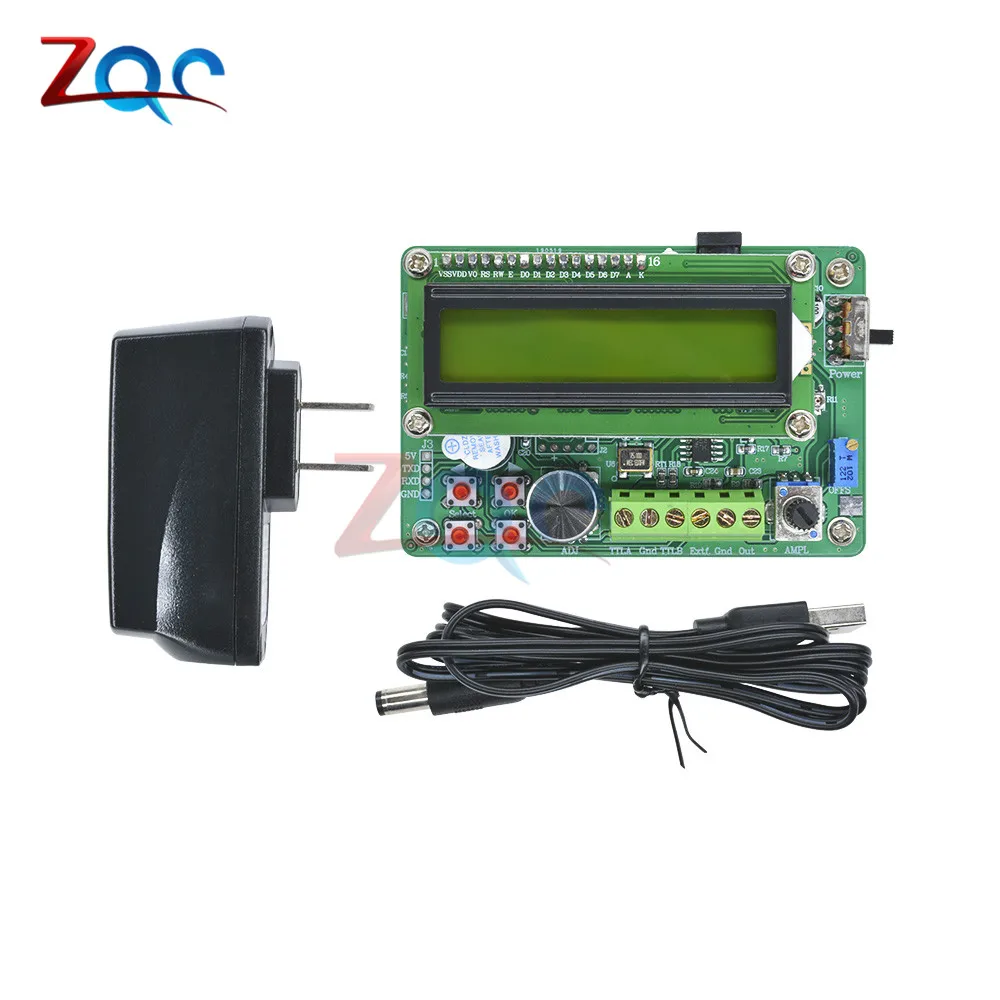

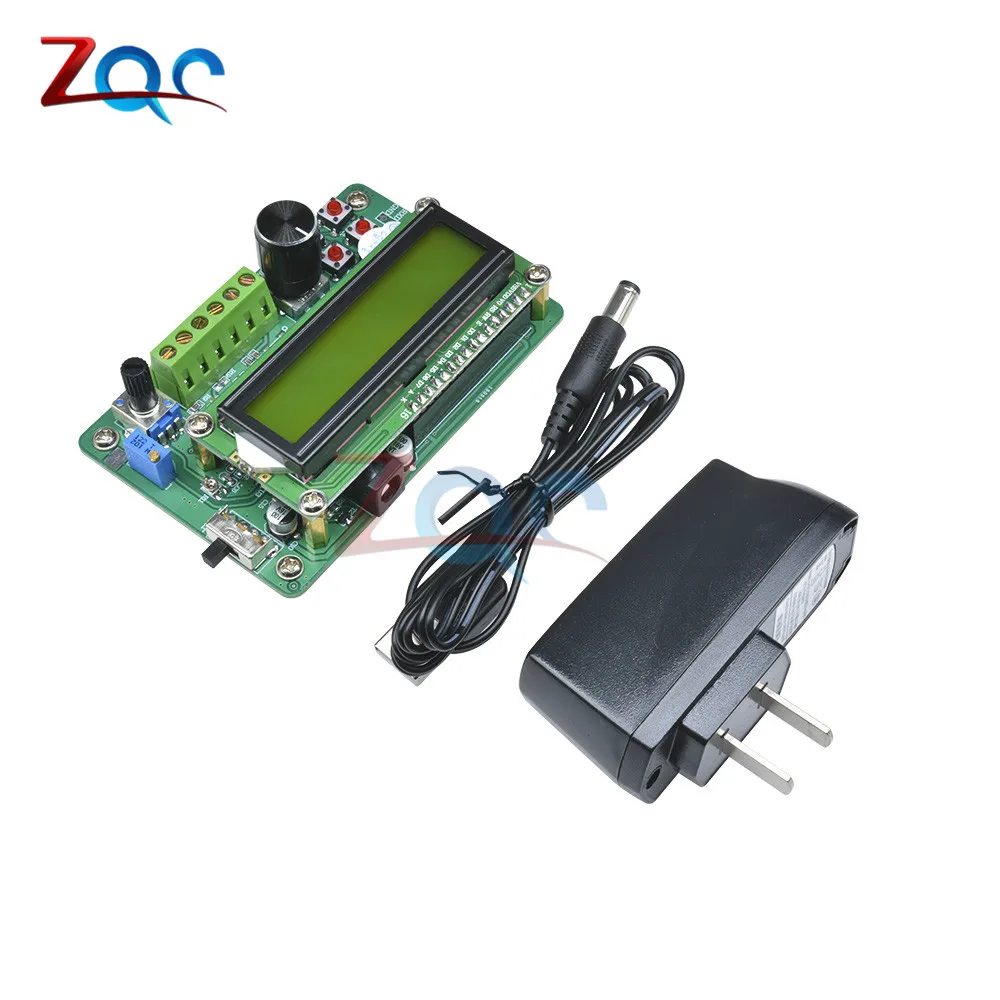

Посылка включает в себя:

1 шт. * 5 МГц DDS функция генератор сигналов Модуль синус/треугольник/квадратная волна ttl выход C
