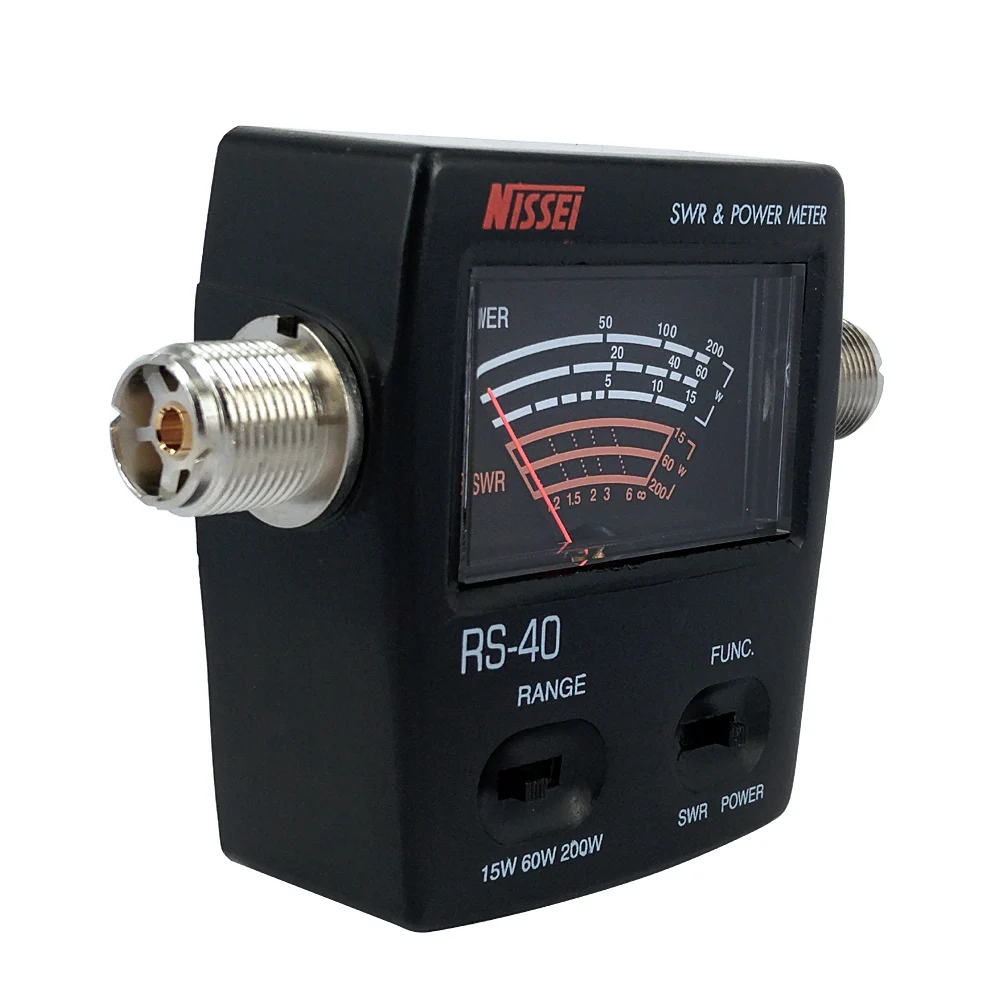

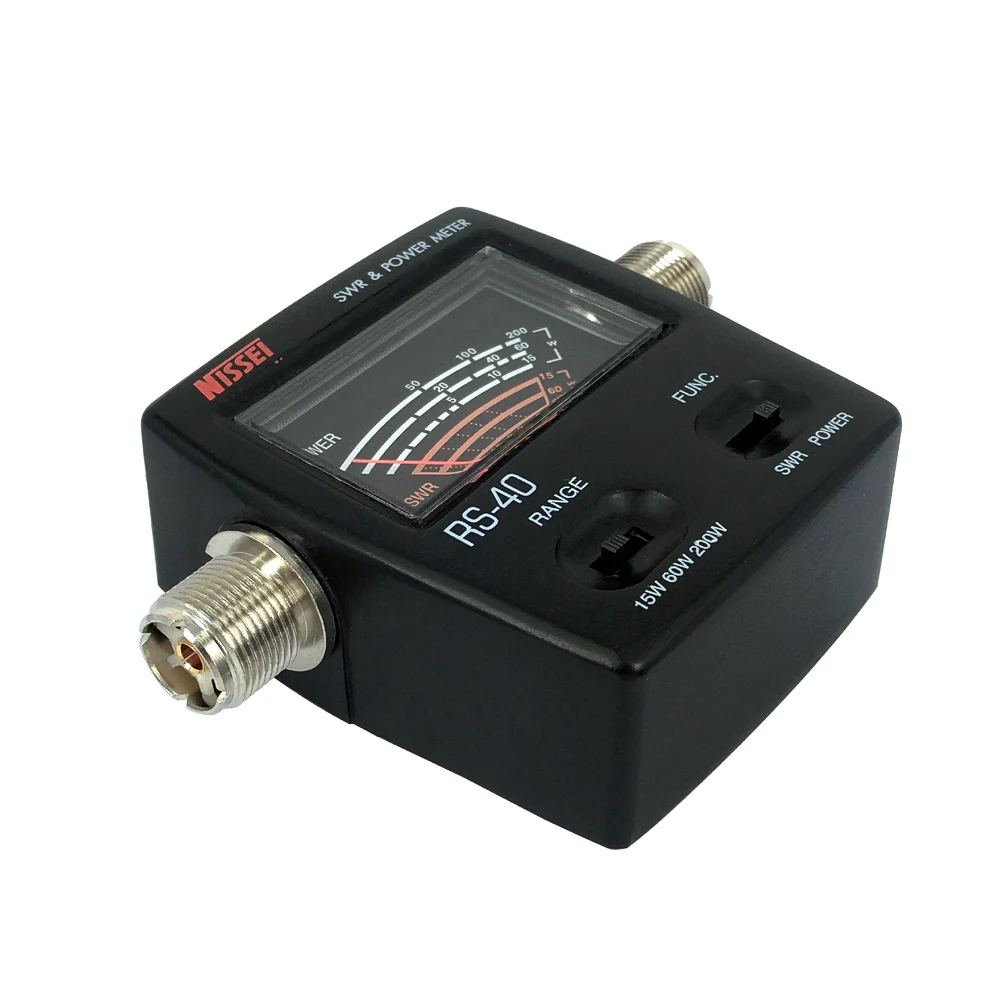

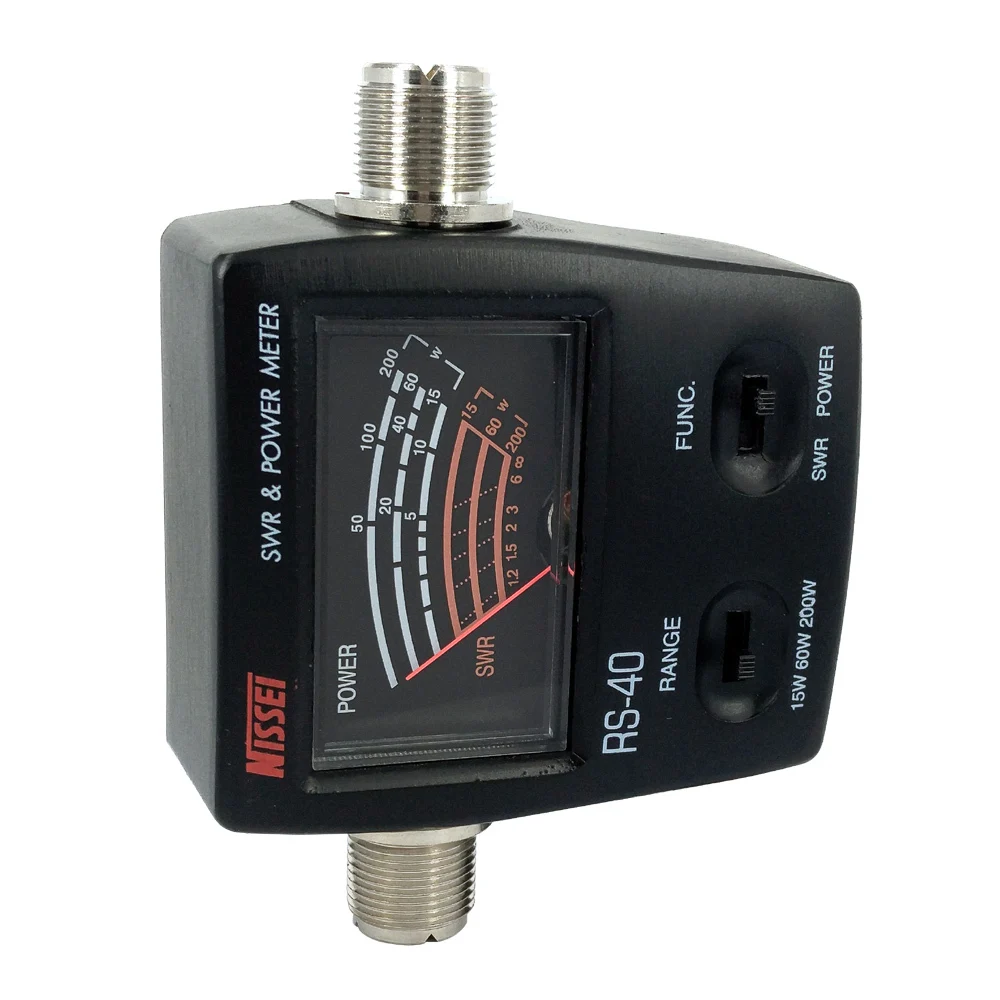

RS-40 КСВ измеритель мощности VHF UHF 144/430 МГц 15 Вт 60 Вт 200 Вт полоса стоячих волновых метров тестовая антенна Walkie Talkie автомобильное радио

Описание

RS-40 КСВ измеритель мощности VHF UHF 144/430 МГц 15 Вт 60 Вт 200 Вт полоса стоячих волновых метров тестовая антенна Walkie Talkie автомобильное радио

Этот КСВ-метр, с высокой точностью и стабильной производительностью, используется для измерения частоты и выходной мощности. Он может считывать непосредственно без какой-либо калибровки.

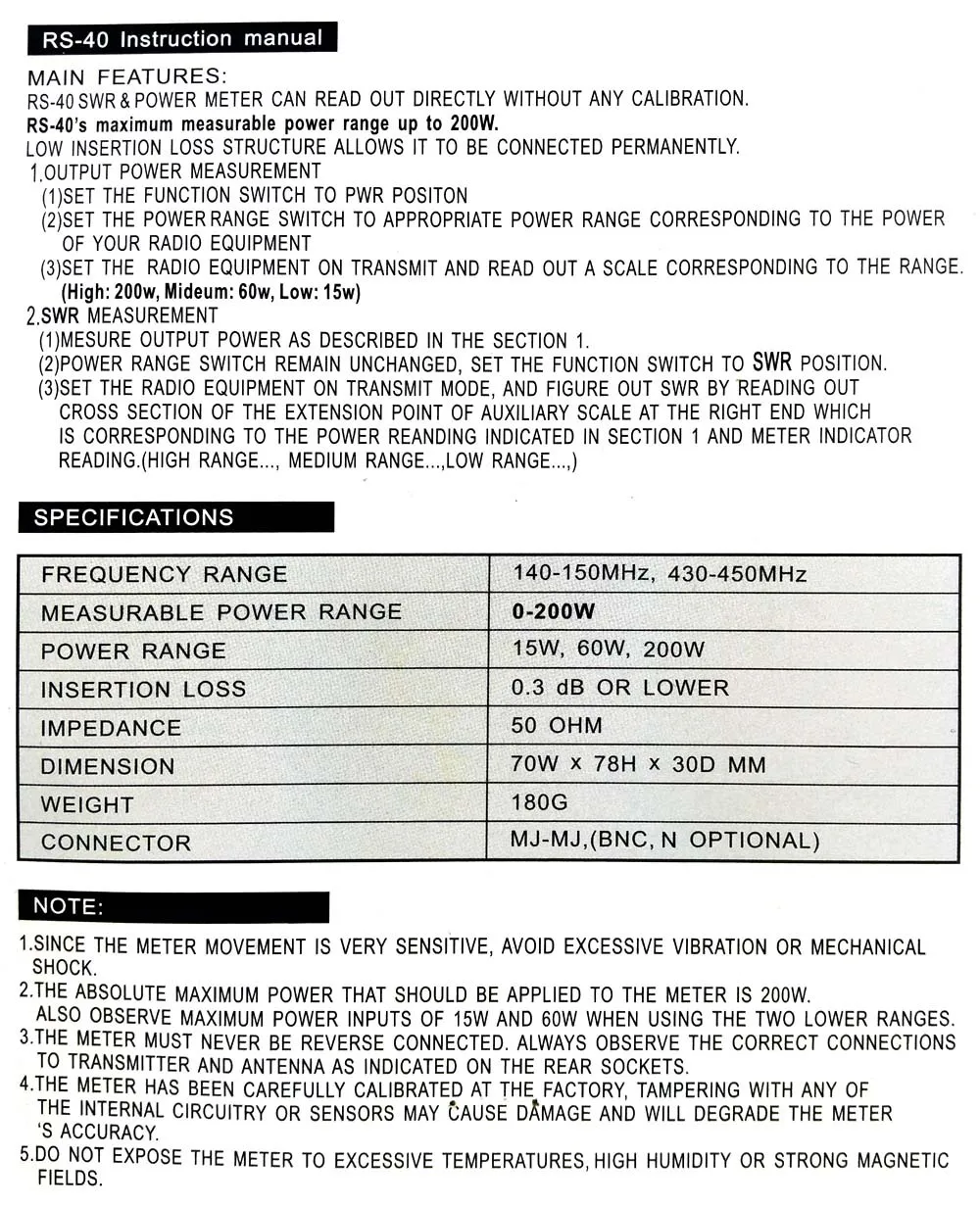

Основные Особенности:

RS-40 КСВ и измеритель мощности могут считывать непосредственно без какой-либо калибровки.

Максимальный измеримый диапазон мощности RS-40 до 200 Вт.

Низкая структура потери вставки позволяет ей быть подключенным постоянно.

1. Измерение выходной мощности

A. Установите переключатель функции на pwr positon

B. Установите переключатель диапазона мощности в соответствующий диапазон мощности, соответствующий мощности вашего радиооборудования

C. Установите Радиооборудование на передачу и прочитайте шкалу, соответствующую диапазону.

(Высокий: 200 Вт, средний: 60 Вт, низкий: 15 Вт)

2. SWR измерения

A. Выходная мощность Measur, как описано в разделе 1.

B. Переключатель диапазона мощности остается без изменений, установите переключатель функции в положение КСВ.

C. установите Радиооборудование на режим передачи, и определите Сир, засчитывая поперечное сечение точки расширения вспомогательной шкалы на правом конце ведьма соответствует мощности reanding, указанной в разделе 1 и измерительного индикатора. (Высокий диапазон..., средний диапазон..., низкий диапазон...,)

Технические характеристики:

Модель: RS-40

Диапазон Feaquency: 140-150 МГц, 430-450 МГц

Измеримый Диапазон мощности: 0-200 Вт

Диапазон мощности: 15 Вт, 60 Вт, 200 Вт

Потеря вставки: 0.3db или ниже

Сопротивление: 50 Ом

Размер: 70 W x 78 H x 30D мм

Вес: 180 г

Разъем: MJ-MJ, (BNC, N опционально)

Примечание:

1. Поскольку движение счетчика очень чувствительно, Избегайте чрезмерной вибрации или механического удара.

2. Абсолютная максимальная мощность, которая должна быть применена к счетчику, составляет 200 Вт. Также при использовании двух нижних диапазонов Соблюдайте максимальную мощность входов 15 Вт и 60 Вт.

3. Счетчик никогда не должен быть подключен. Всегда следите за правильными соединениями с передатчиком и антенной, как указано на задних розетках.

4. Счетчик был тщательно откалиброван на заводе, фальсификация с любой внутренней схемой или датчиками может привести к повреждению и повредит точность счетчика.

5. Не подвергайте измеритель чрезмерной температуре. Высокая влажность или сильные магнитные поля.

Посылка включает в себя:

1 х RS-40 КСВ измеритель мощности
