Описание

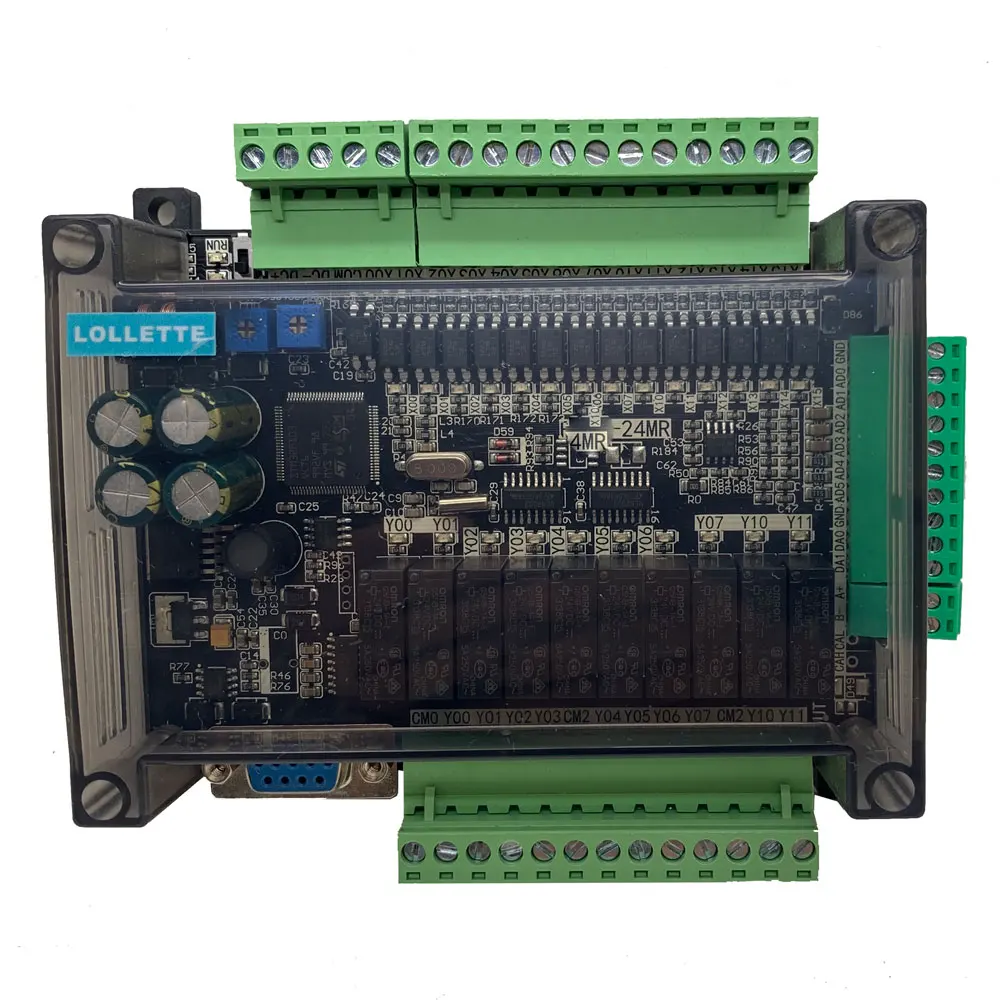

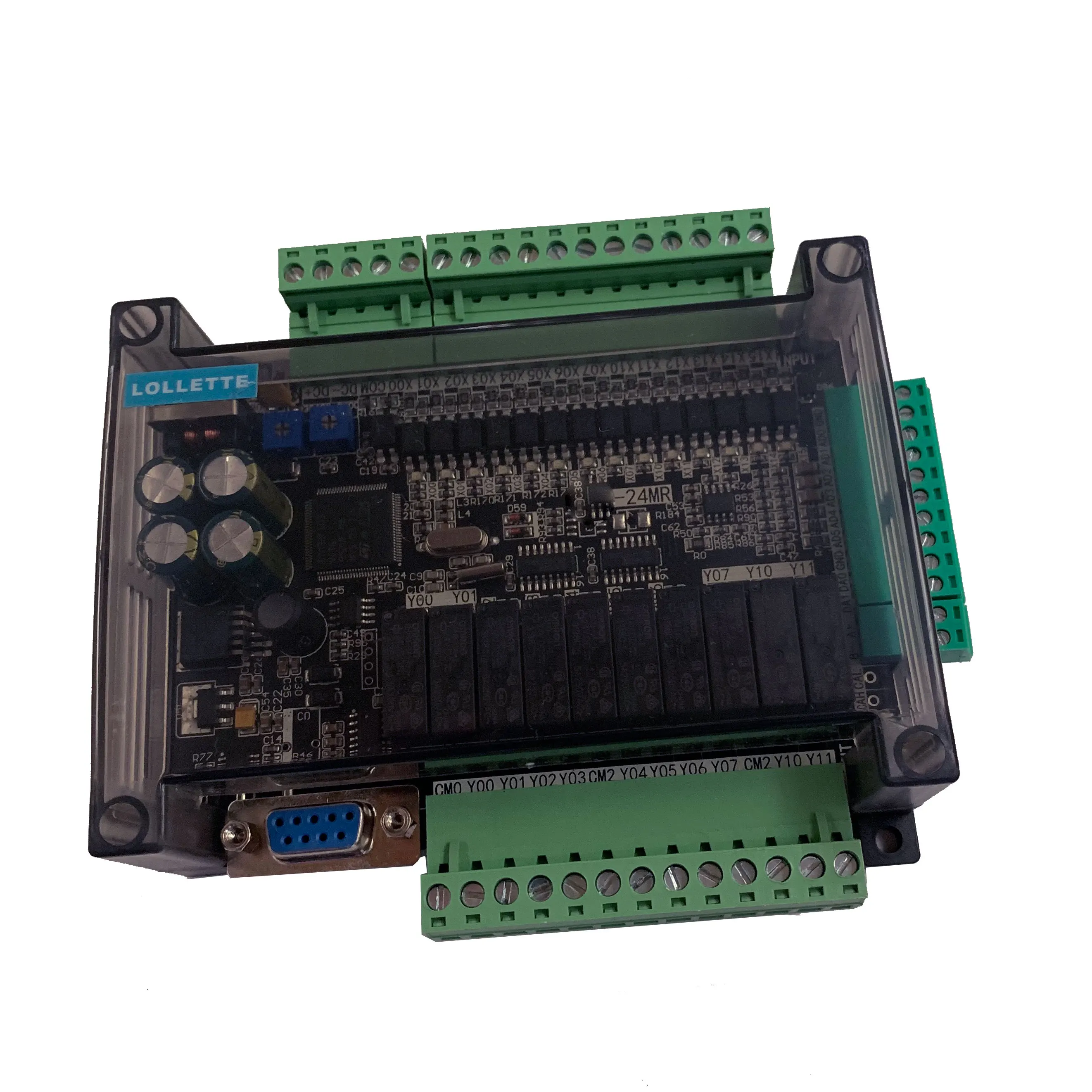

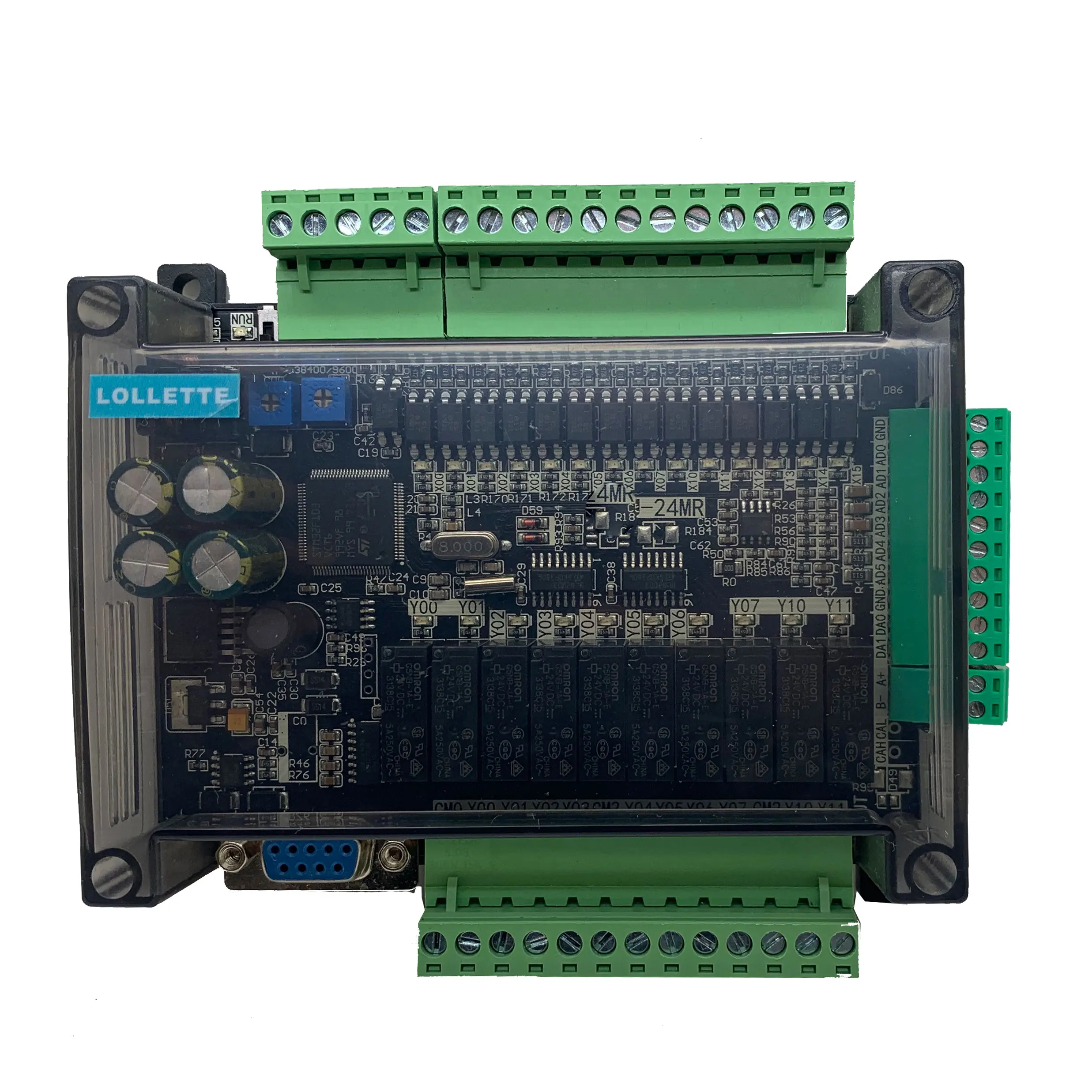

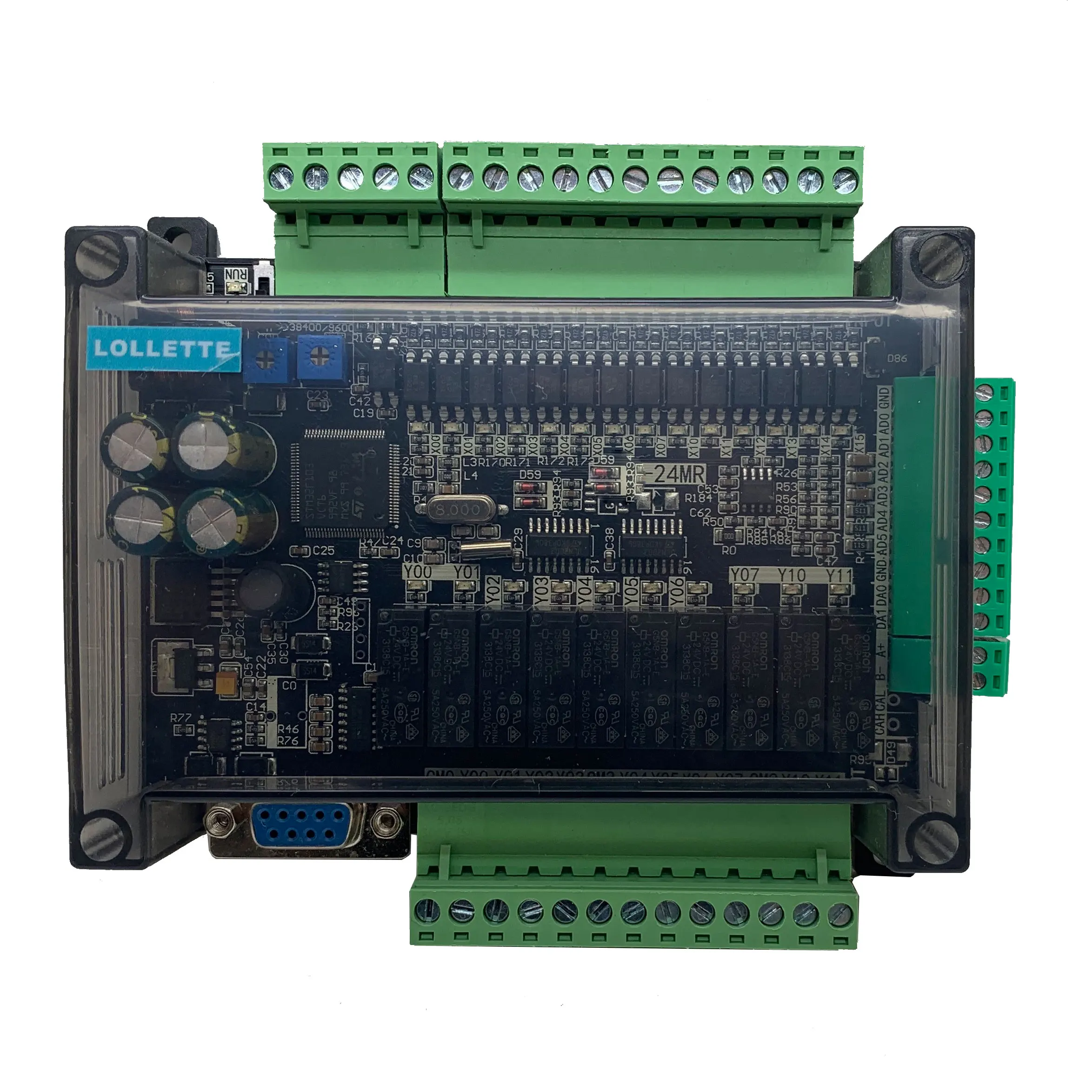

LE3U 24MR6AD2DA ПЛКПрограммируемый логический контроллер

14-точечный ввод, 10 Релейные выходы

X0-X5 высокоскоростной вход, может быть доступен с помощью трех AB энкодера, по умолчанию 12 K, опционально 100 K
6 аналоговых (3 0-10 В, 3 0-20 мА) 2 0-10 В аналогового выхода
Для поддержания питания, можно установить бесплатно
Источник питания постоянного тока 24 В

3-сторонний выход AB вход
Поддержка для 16-бит флэш-памяти,
Поддерживает три вида прерывания,
485 связиПоддержка 4 видов протоколов связи,
Поддержка 1N, 2N, 3U инструкции,
Отключение питания для поддержания собственного диапазона,
Программа 8000 шагов,
Скорость загрузки 38400,
Операции с плавающей точкой,
HMI
Сканирование 3000 шагов 1 мс

Входная мощность	DC24
Количество шагов	8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт является портом связи для протокола FX3u 38400,7, E, 1; 1 RS485 (выбор 485) Протокол связи может быть установлен D8120).
Х элемент входного сигнала	X0-X27 DC24 вход, низкий уровень, X0-5 является высокоскоростным входным портом (по умолчанию 12 K, 100 кГц опционально)
Y выходной элемент	Y0-Y11 для оптимального релейного выхода, релейного выходного тока 5А. 4 продолжительных электрического аппарата 1 общий конец, всего 3 Общие концы
Аналоговый вход	6 аналоговых входов, точность 12 бит, 3 канала аналогового входа 0-10 В, 3 канала аналогового входа 0-20 мА; Чтение аналогового RD3A инструкция
Аналоговый выход	2 аналоговых выхода, точность 12 бит, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле	M0-M3071, диапазон экономии питания может быть установлен M0-M1023, по умолчанию M500-M1023
Шаг точки	S0-1023, диапазон экономии питания может быть установлен S0-S1023, по умолчанию S500-S9999
100 мс таймер	T0-T199 накопленном T184-T199 энергосбережения
10 мс таймер	T200-T249 накопленном T246-T249 энергосбережения
1 мс таймер	T250-T383, где T250-255-это накопительный Тип
16-бит счетчик	C0-C199, отключение питания экономит C100-C199
32-битный счетчик	C200-C219, сохраните C220-C234 отключения питания
32-разрядный высокоскоростной счетчик	C235-255; C235-C240 для однофазного счетчика, а не мультипликатора; C241-240 для однофазного калькулятора, 2 октавы; C2470249 для двухфазного счетчика, а не мультипликатора; c250-252 для двухфазного счетчика,; C253-C255 для двухфазного счетчика, 4 октавы
Регистр D	D0-D7999, отключение питания сохраняет диапазон, который можно установить D0-7999
Указатель непрямой адресации V, Z	V0-7, Z0-7
P Номер подпрыжка	P0-63
Я прерывания	X0-5 внешнее прерывание, прерывание таймера (1 мс)
Специальный м компоненты	M8000 время работы нормально закрыто, M8002 импульса мощности, M8011 10 мс импульса, M8012-100 мс пульс, M8013-1 с пульс, M8014-минутный пульс
