Описание
ARM Cortex A9 + XILINX ZYNQ-7010 FPGA макетная плата Xilinx XC7Z010 интерфейсная плата Монтажная плата демонстрационная плата

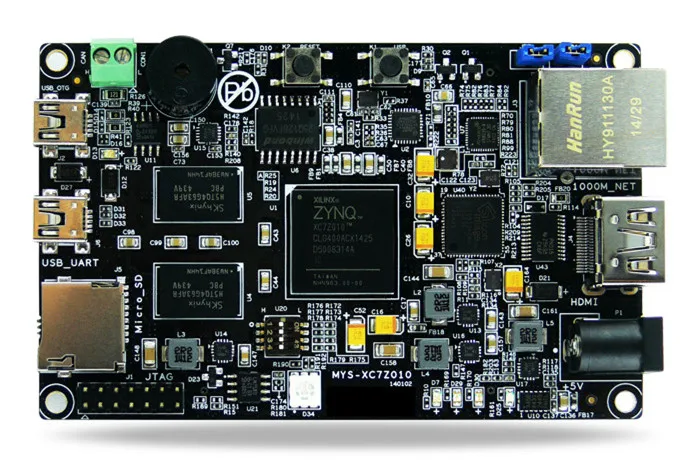

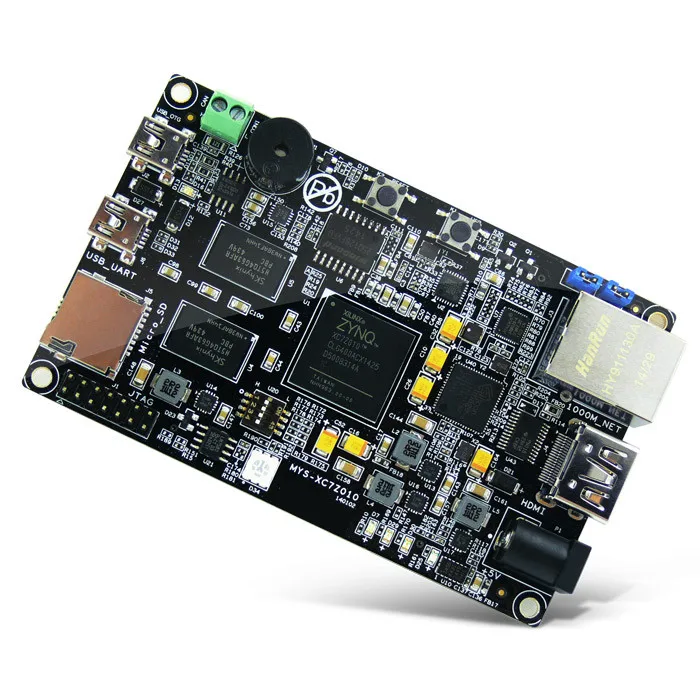

Аппаратные средства на макетной плате:

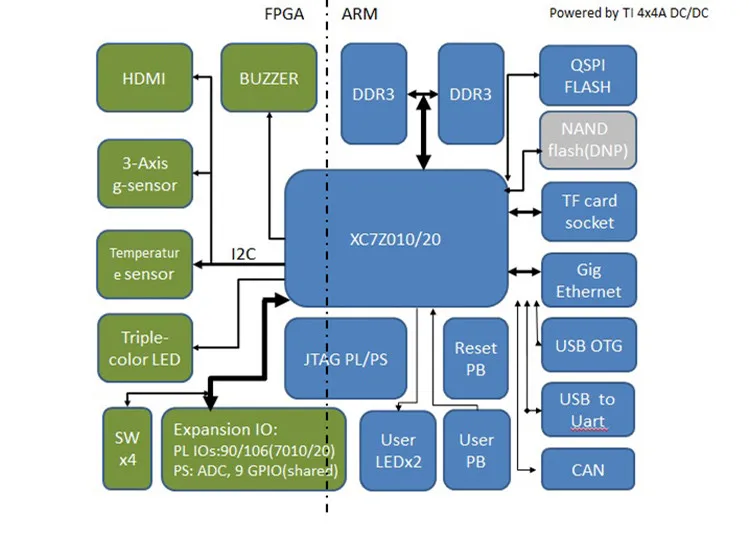

Аппаратные ресурсы:
Чип:XC7Z010-1CLG400C
512 Мб NandFlash (без попа)
16 МБ SPI флэш-память
1 ГБ DDR3 SDRAM (2x512 МБ), линия передачи данных 32 бит
10/100/1000 МБ/с. Ethernet
3-осевой акселерометр
Температура датчик
Периферийное устройство Интерфейс
HDMI: 1080 P, HDMI выход
Интерфейс карты памяти: один Micro SD solt
Порт USB: один порт Mini-USB (OTG), один отладочный UART к USB
Чистый порт: можно интерфейс, один 10Мб/100/1000 МБ/с. Gigabit Ethernet
Пользовательский интерфейс: 4 бит тумблер, 2 кнопки (1 сброс, 1 пользователь)
Светодиодный: 2 пользователей, светодиодный, 1 FPGA конфиг светодиодный, 1 Мощность светодиодный, 1 RBG светодиодный
Звук: зуммер
JTAG: 14PIN двойной контакт, шаг 2,54 мм
Интерфейс расширения: два 80PIN (всего 160PIN) Двойной интерфейс, шаг 1,27 мм

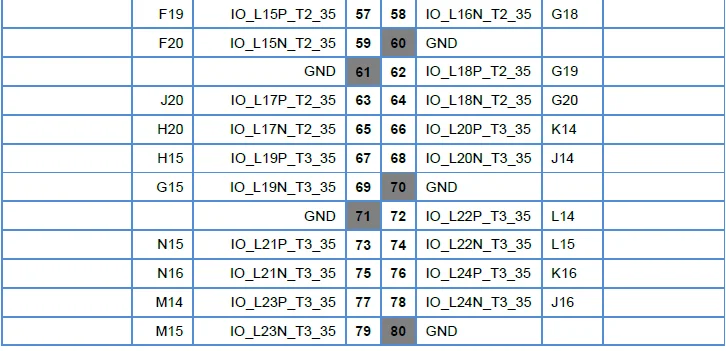

Расширение Интерфейс Разрешение:
Размеры:
Программное обеспечение для Linux ресурсы:
Материнскую плату ресурсы:
Плата расширения ввода-вывода:

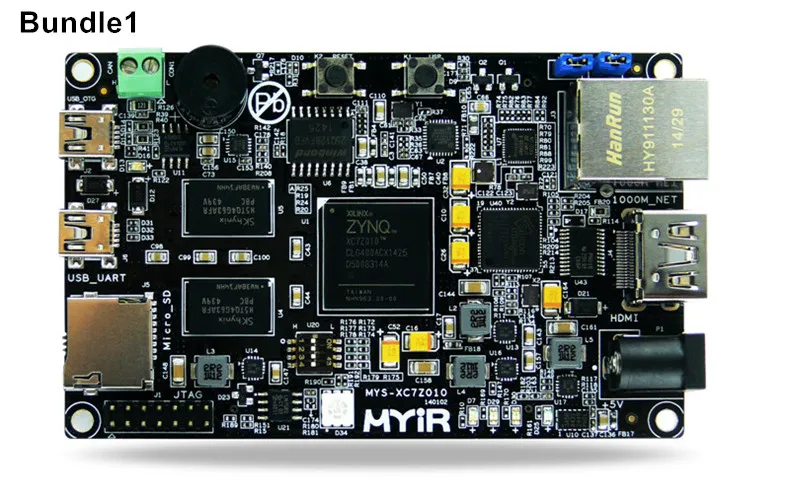

Отгрузочная ведомость из Bundle1:
1 * монтажная плата XC7Z010
Руководство, схема и код программы (мы вышлем вам ссылку onedrive)

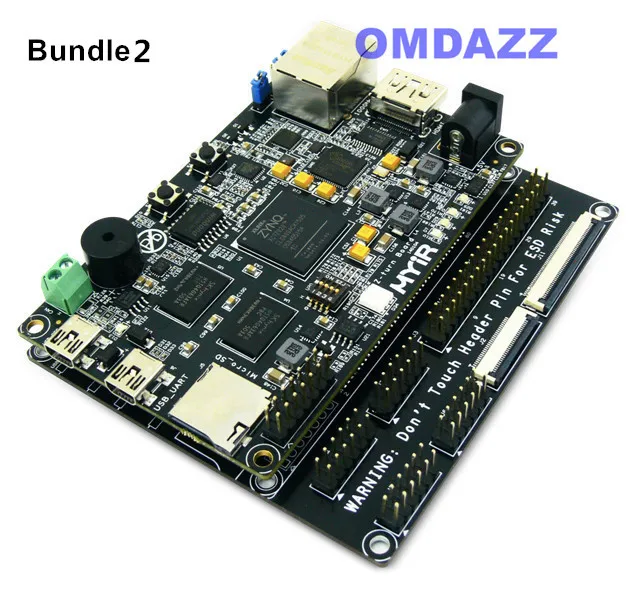

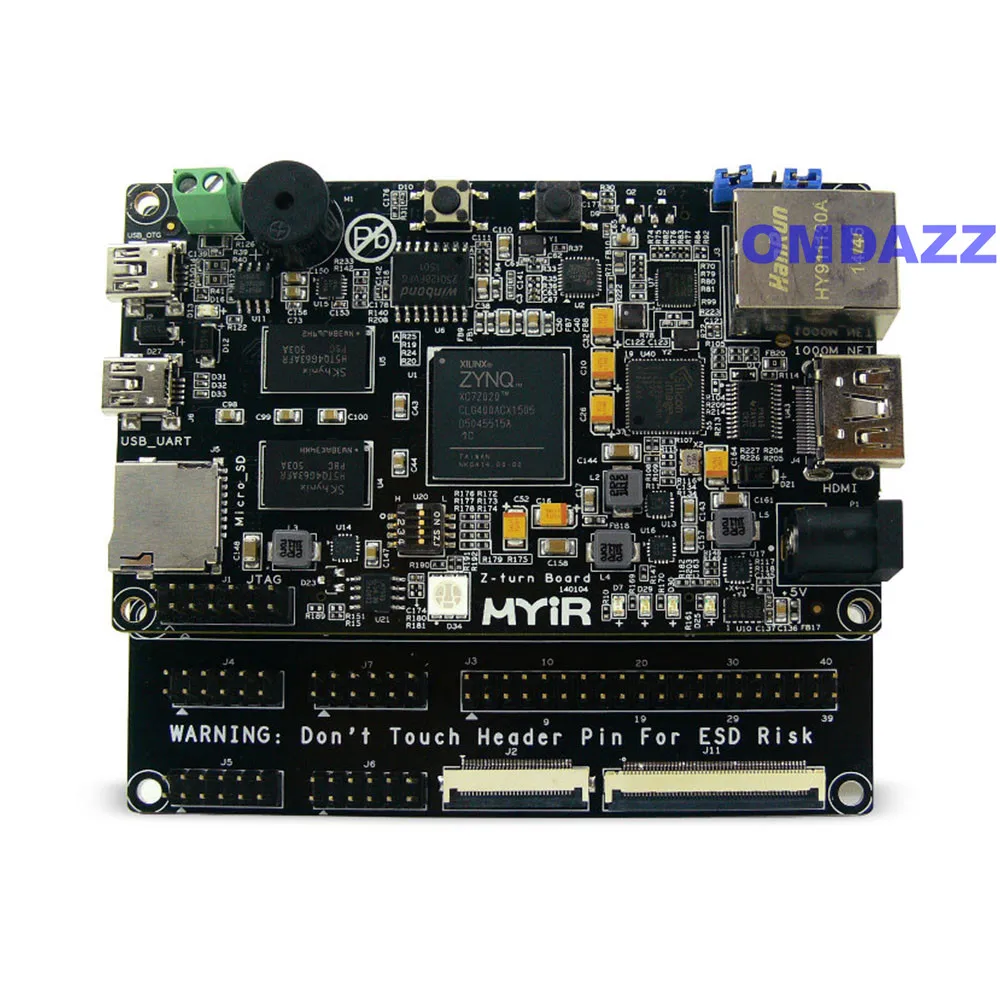

Отгрузочная ведомость из Bundle2:
1 * монтажная плата XC7Z010
1 * Плата расширения IO
Руководство, схема и код программы (мы вышлем вам ссылку onedrive)
Упаковка:Антистатический пакет + 3 слоя пузырчатой пленки + прочная картонная коробка
Дополнительные платы xilinx:
Характеристики
- Тип
- Логические ИС
- Состояние
- Новый
- Применение
- Компьютер
- Напряжение электропитания
- 5V
- Мощность рассеивания
- 8W
- Рабочая температура
- 0-70
- Номер модели
- ZYNQ-7010
- Упаковка
- DIP
- Бренд
- OMDAZZ
