3 шт./лот Y27-100C 2 фазы 4 провода замедления шагового двигателя Ход 100 мм

Описание

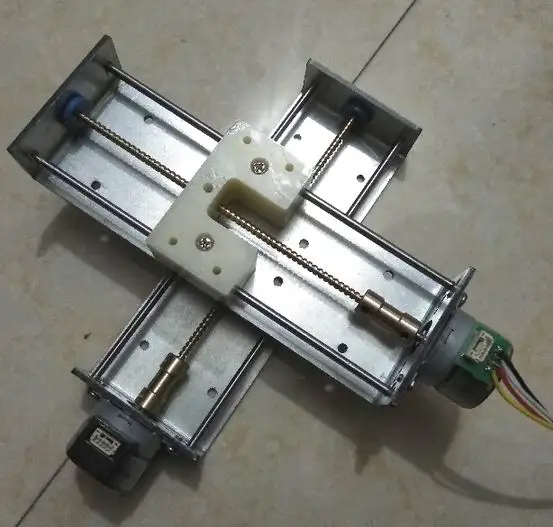

Y27-100C винтовой стержень линейный скользящий стол линейный мотор двухфазный четырехпроводный понижающий Тип шагового двигателя.

Эффективный ход слайдера составляет 100 мм, а слайдер перевода может растягивать 2-3 кг вещей.

Y27-100C понижающий шаговый двигатель с винтовым стержнем скользящий линейный двухфазный четырехпроводный шаговый двигатель,

Большой крутящий момент, точность слайдера около 0,1-0,2 мм

Форматно-раскроечный параметры:

Размер раздвижного стола: 140*50*20 мм (длина, ширина и высота без двигателя)

Тип двигателя: 2-фазный 4-проводной системы

Напряжение вождения: 5-12 В/500mA-2A

Длина винта: 125 мм

Ход слайдера: 100 мм (эффективный ход)

Диаметр двигателя: 27 мм

Диаметр винта: 3,5 мм (теперь обновлен с винтом из нержавеющей стали)

Шаг винта: 2,4 мм

Шаг угол: 15 ° (один Пульс для 24 импульсов)

Искусственная неровность с размерное соотношение: 1:5

【Наименование Usage】

В основном используется в DIY небольшой раздвижной стол, лазерная гравировальная машина, установка инструментов, безопасность, разработка обучающего эксперимента, дальномер, лазерный локатор, автоматизация, игрушки и другие продукты.

Обратите внимание, что двигатель является двухфазным четырехпроводным шаговым двигателем, необычным двигателем постоянного тока!

Дополнительное описание:

Угол шага двигателя: 15 ° (то есть, 24 импульса для одного вращения)

Передаточное отношение: 1:5 (таким образом, 120 импульсные выходные валы поворачиваются на 360 °)

Ток: около 0,05-а (около)

Свинец: 6 линий (1. 3. 5-это набор линий, 2. 4. 6-это набор линий)

Сопротивление: 60 Ом на обоих концах (сопротивление между A + и A-)

Промежуточный кран 30 Ом (сопротивление между A + и A0)

Примечание: этот тип двигателя может использоваться в качестве двухфазного четырехпроводного шагового двигателя. Также может использоваться в качестве двухфазного шестипроводного гибридного шагового двигателя. Его также можно использовать в качестве четырехфазного пятипроводного шагового двигателя для гибкого манёврирования.
