Полый вал ЧПУ 4-я ось база роторная ось с 80 мм Соединительная пластина+ живой центр задняя стока наборы для деревообработки CNC3040 маршрутизатор

Описание

В эти комплекты входит 4-я ось cnc и задняя часть, высота центра 65 мм. Это основание имеет соединительную пластину диаметром 80 мм. Задняя часть находится в центре задней части, макс. Растягивающийся ход 50 мм. Вы можете установить шаговый двигатель NEMA23 на этом основании роторной оси.

>Пожалуйста, сообщите нам голенищеПараметры вашего мотора NEMA23 (Диаметр и длина удлиненного вала, тип соединения вала). Пожалуйста, поставьте эти 3 параметры нашего NEMA23 шагового как конференции, прежде чем купить эти комплекты.

1)>ВВ комплекте 3 челюсти 80 мм патрон ось вращения головки с NEMA23 шаговый и задняя бабка НаборыЗдесь:Https://www.aliexpress.com/store/product/1pcs-80mm-diameter-K11-3-Jaw-Chuck-CNC-Rotary-Axis-4th-Axis-1pcs-Live-Center-Tailstock/706847_32617171048.html

2)>ОтдельныеОснование без патрона и без мотораЗдесь:

В наличии также 2 дополнительных запаса для вас:

> Если вы хотите заменить на маленький наконечник цилиндра живого центра задней части, пожалуйста, посмотрите его здесь:Http://www.aliexpress.com/store/product/Small-Tip-Cylinder-Live-Center-Tailstock-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary/706847_1996128900.html

Https://www.aliexpress.com/store/product/Morse2-MT2-Removable-Replaceable-Large-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32799757004.html

Особенности

1) основание вращающейся оси

Высота центра: 65 мм

Диаметр отверстия: 20 мм

Максимальный диаметр полого вала: 16 мм

Угол: 0,3 градусов/шаг

Коэффициент уменьшения: 6:1 (режим замедления ремня)

Диаметр соединительной пластины: 80 мм (можно подключить стандартный патрон диаметром 80 мм).

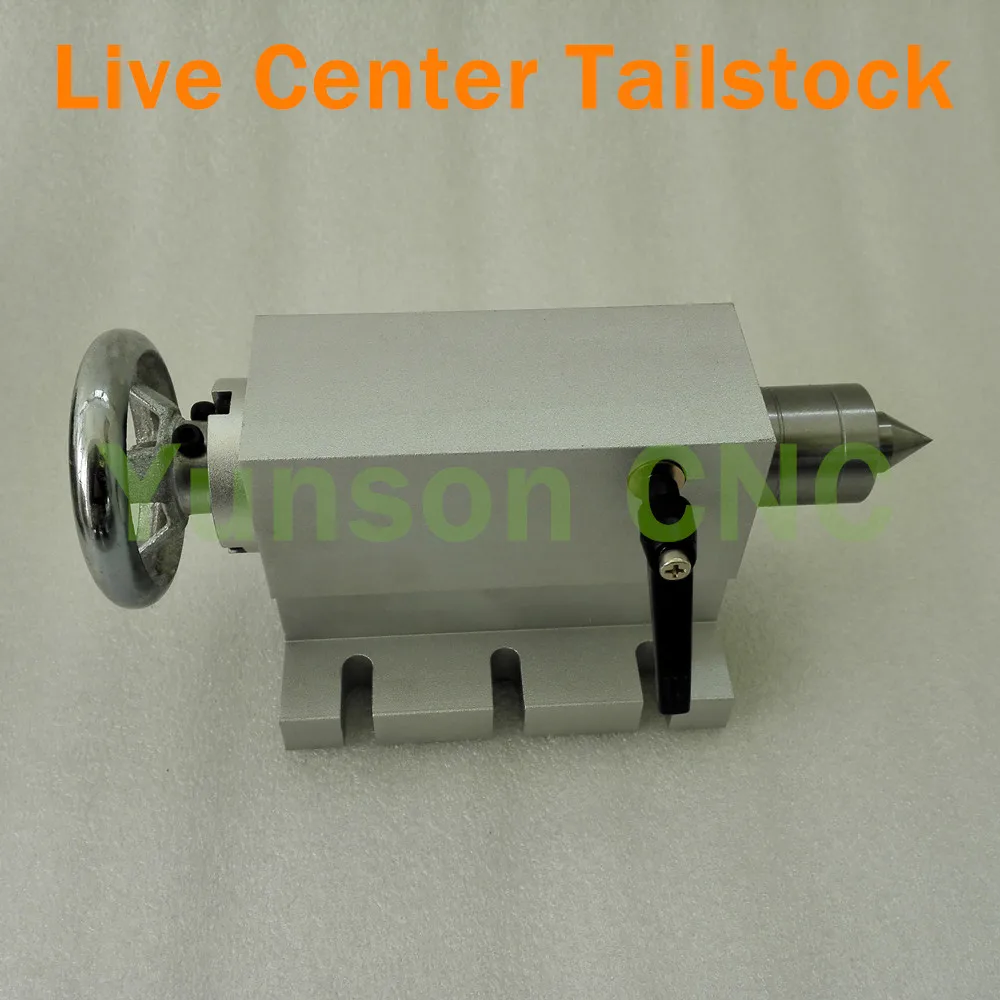

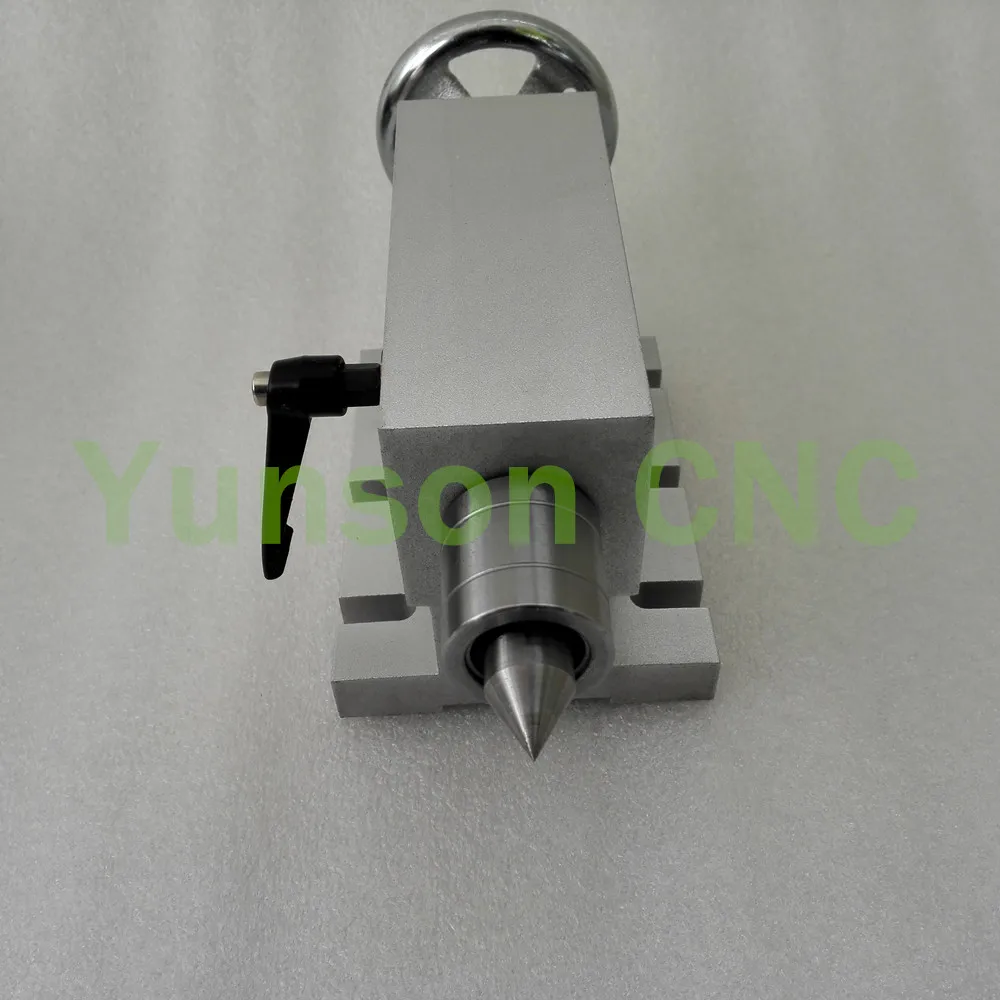

2) жилая задняя часть

Http://www.aliexpress.com/item/Tailstock-Live-Center-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend-Axis/1948973631.html

Высота центра: 65 мм

Натяжной ход: 50 мм

Применение: работа вместе с 4-й роторной осью (сделать как ось для маршрутизатора с чпу 3040 4060 6090).

Посылка

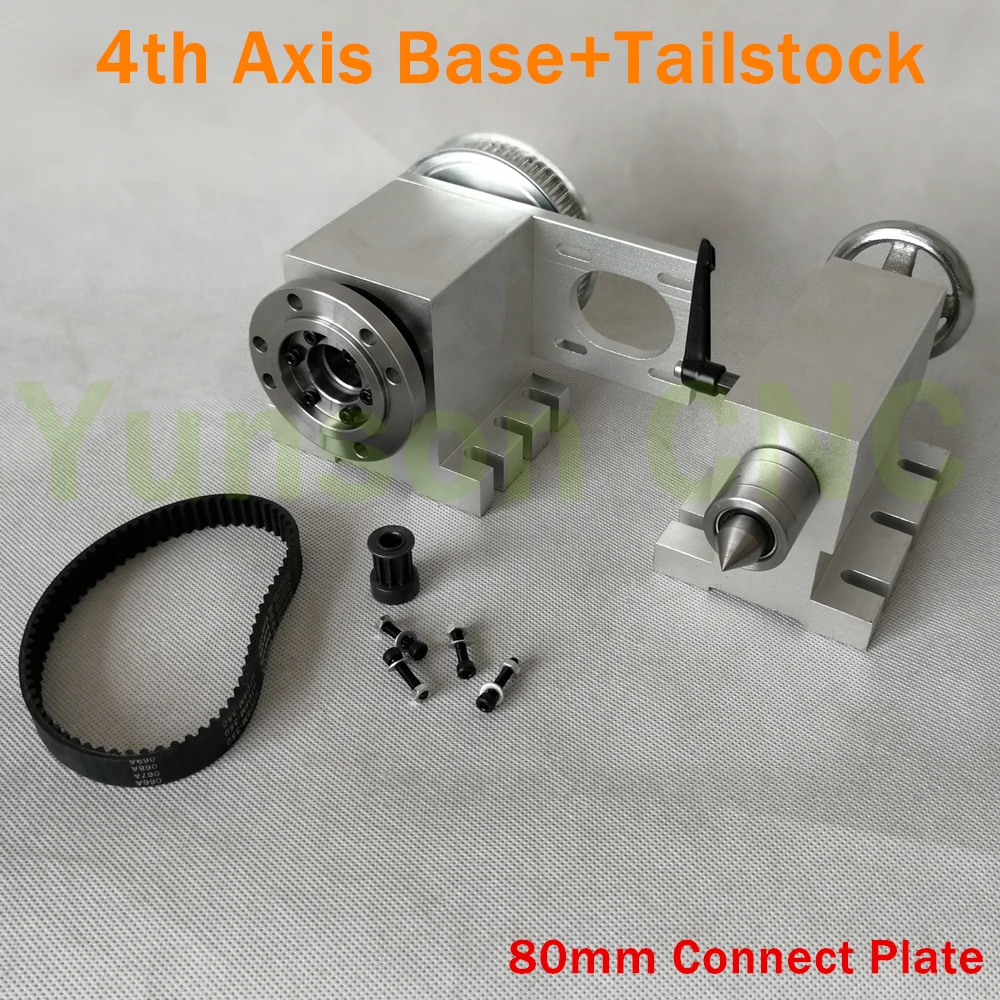

1 шт. полый вал роторной оси с 80 мм соединительной пластиной;

1 шт живого центра задней части.

Установка схема

1> полое основание вращающейся оси

Полый вал ЧПУ 4-я ось база роторная ось с 80 мм Соединительная пластина+ живой центр задняя стока наборы для деревообработки CNC3040 маршрутизатор

2> задняя бабка

Как установить эквивалентное значение pluse в Mach3?

Для 1 градуса требуемое значение должно быть рассчитано следующим образом:

(Шаговое количество шагового двигателя * микро шаговое количество драйвера двигателя * коэффициент уменьшения)/360 градусов.

I, e: шаговый двигатель NEMA23-1,8 градусов, драйвер двигателя-16 микро-шагов, а коэффициент уменьшения-6:1, поэтому требуемое значение должно быть :( 200*16*6) /360 = 19200/360 = 53,3333.
