Описание
Основной формой цепи является то, что TL431 обеспечивает эталонное напряжение, текущее сопротивление и усиление ошибок op amp,

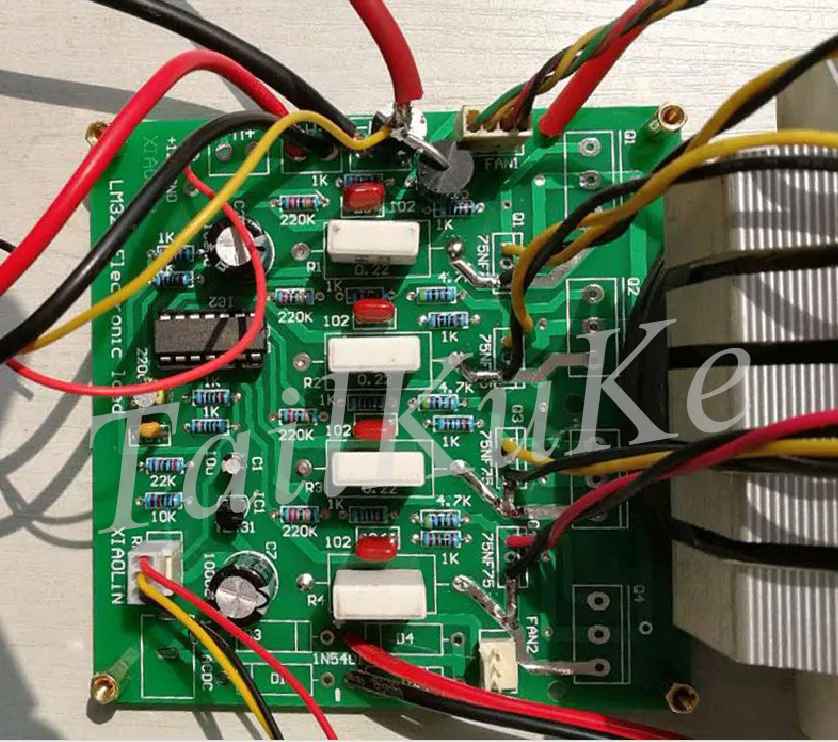

Формирование цепи постоянного тока с помощью трубки MOS. 4 трубки MOS были использованы для установки радиатора ЦП
С 12 В импульсный источник питания, выпрямитель не может быть подключен

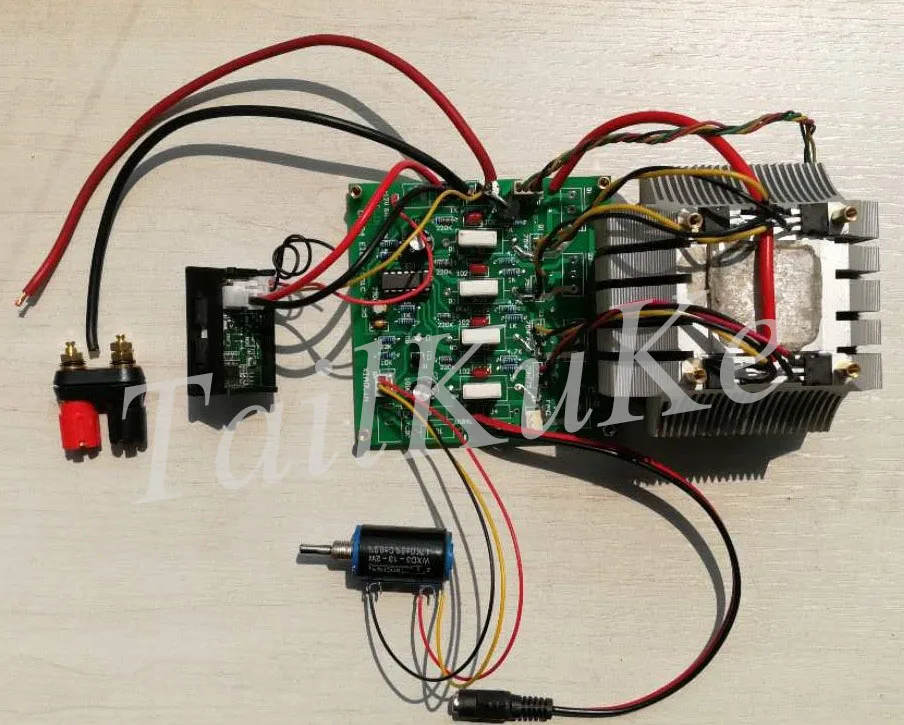

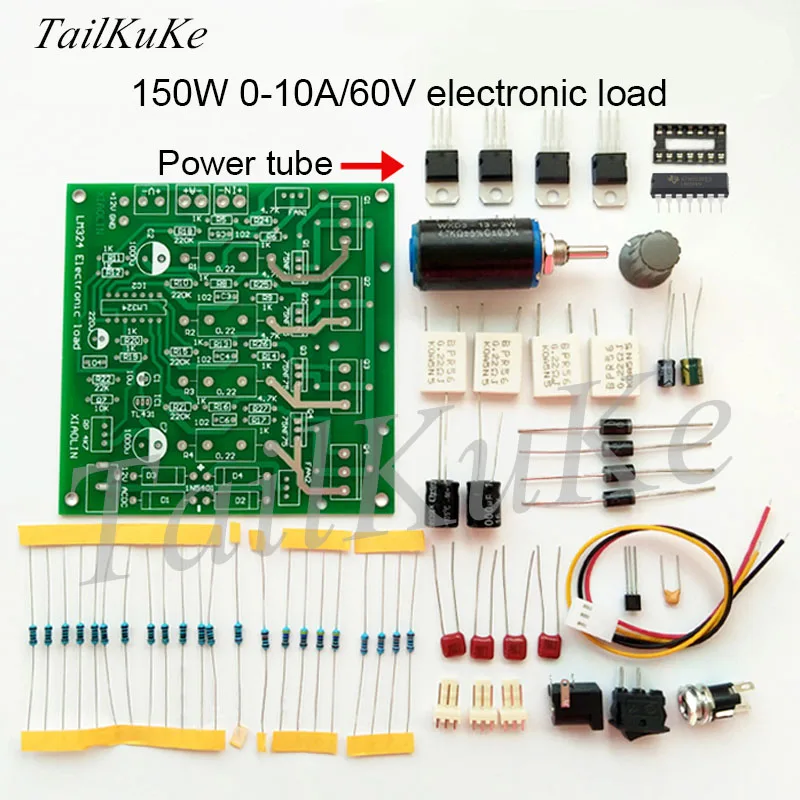

Комплект как показано на рисункеНет двойной головки дисплея и радиатора

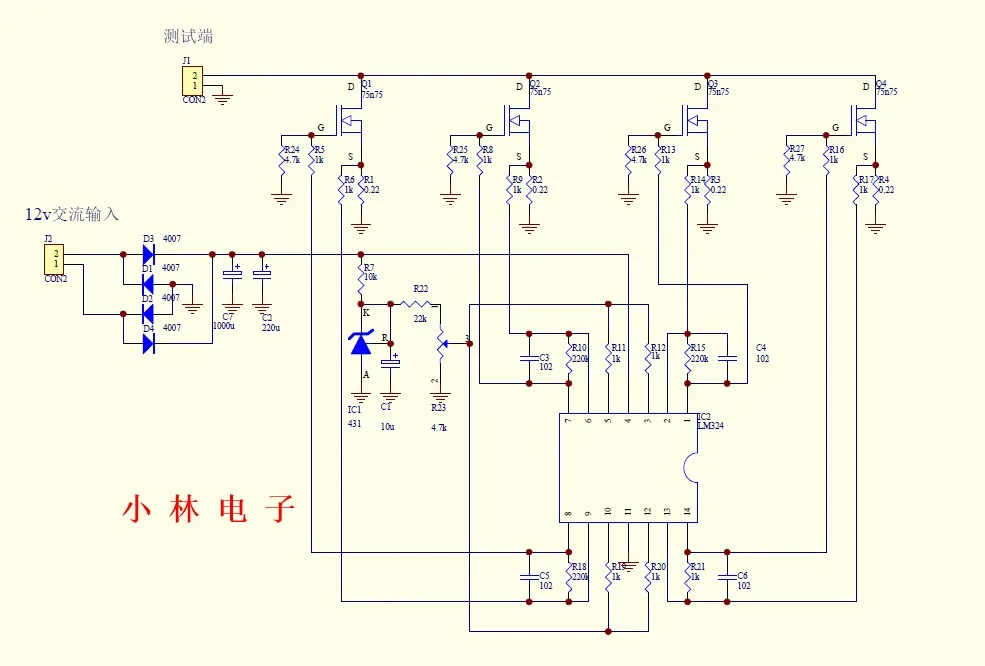

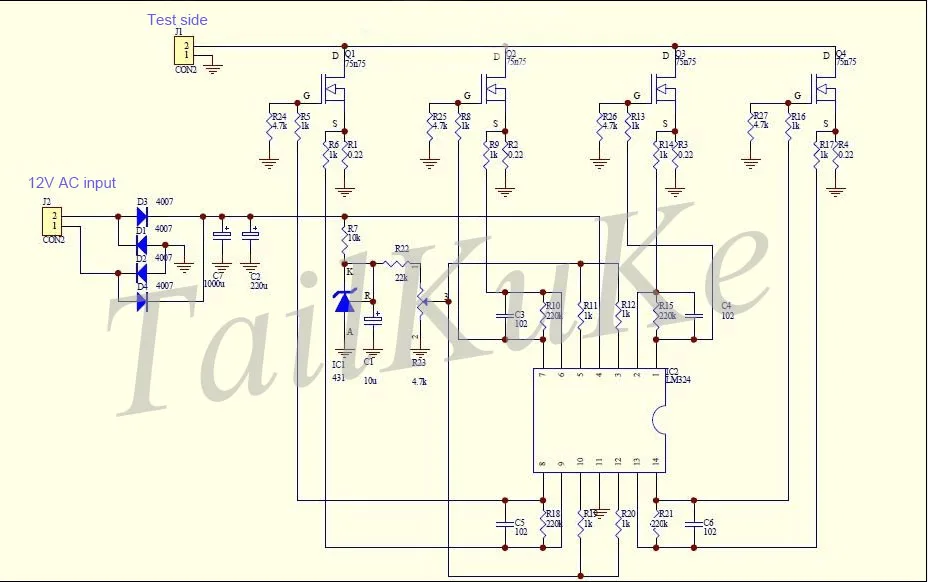

Схема этой посылка:
Предыдущая контрольная схема 300 Вт

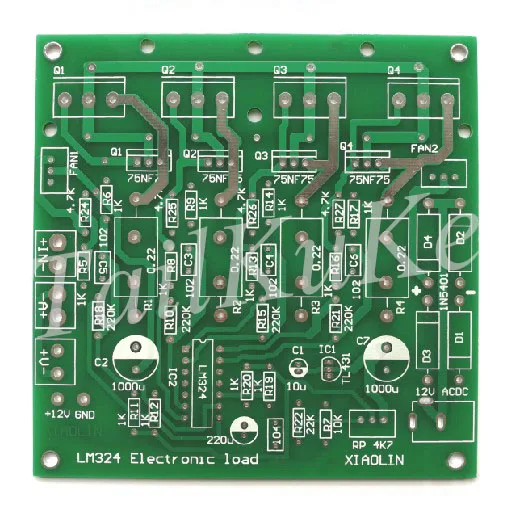

Размер доски 10*10 смТрубки упакованы в до-220,
Спецификация. Если радиатор закреплен на плате, под ним помещается термостойкий изоляционный лист, чтобы предотвратить прокладку до-247 ниже короткого замыкания

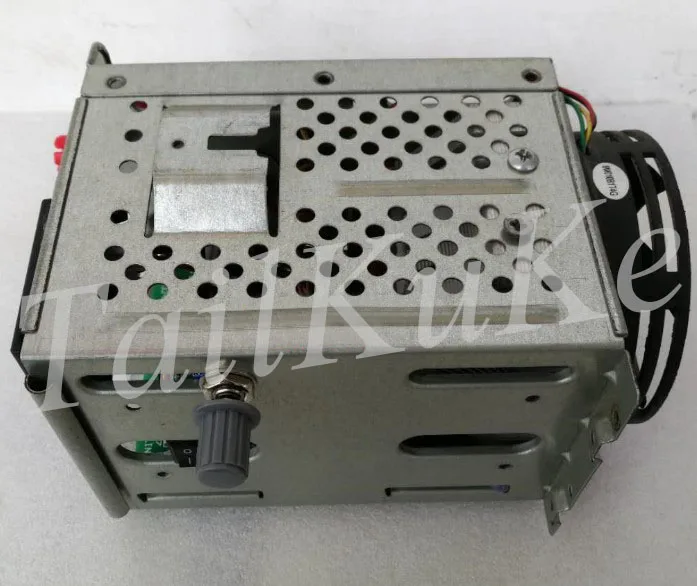

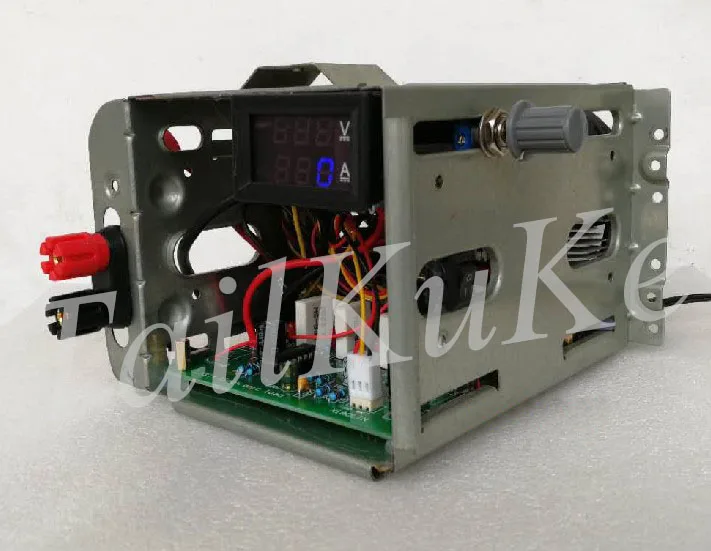

Просто установите шасси,Тепла должно быть сделаноЯ не на высоте.
Характеристики
- Тип
- Части Кондиционера
