Описание
1 шт. и контроллер DSP
1 шт. и 50 pin кабель для передачи данных
1 шт. и USB кабель
1 шт. и плата ввода/вывода

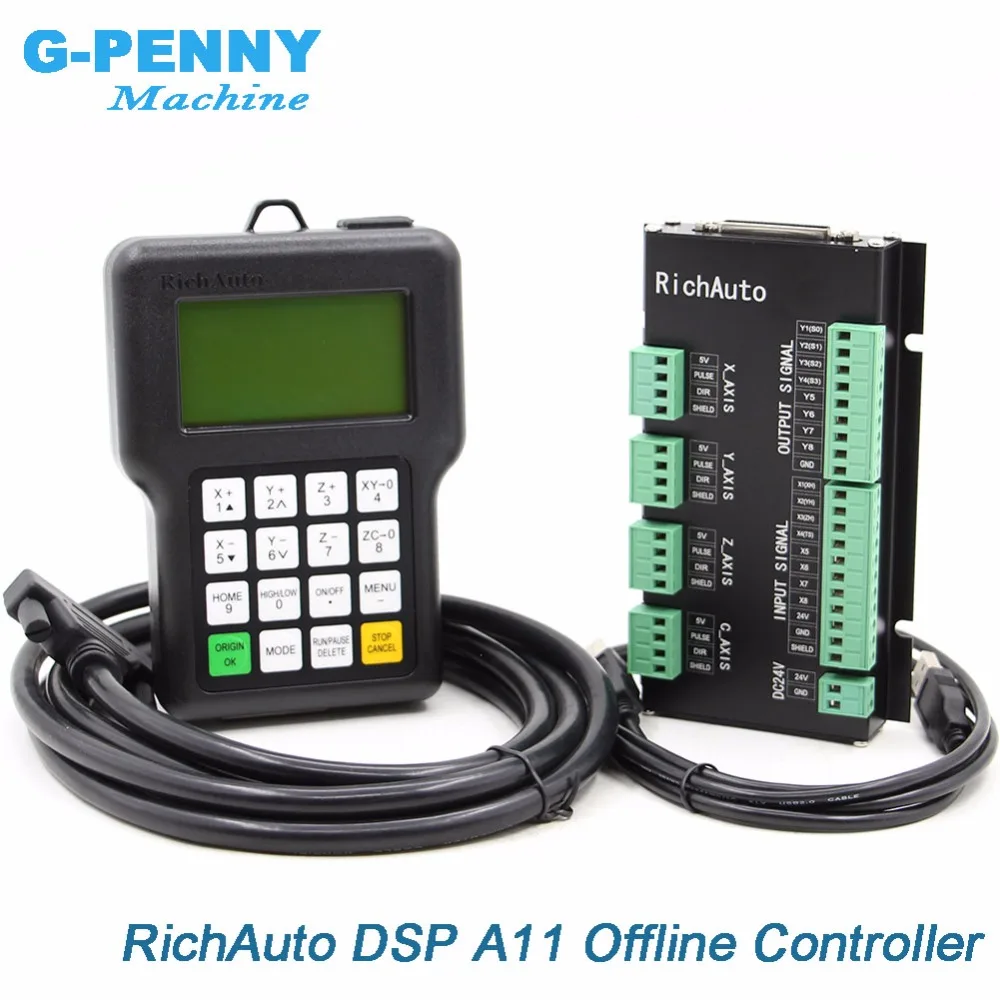

RichAutoЭто система управления движением с ЧПУ, она может широко применяться к машинному оборудованию, рекламе, деревообработке, гравировальной машине, лазеру, пламени, плазменной резки и так далее в области управления машиной.
RichAutoСделать DSP в качестве основного система управления, высокоскоростная обработка операция-микроконтроллер, PLC системы могут не совпадать; Применение встроенной структуры, высокой степенью интеграции, сильная стабильность, простота установки и эксплуатации; U диска с поддержкой, съемное запоминающее устройство для чтения карт, зарядите их с помощью USB-Интерфейс, высокая скорость передачи данных, подключи и играй в полной мере реализовать все работать в автономном режиме.
Высокопроизводительный процессор обработки ядра: Восьмиядерный процессор обработки, более быстрый расчет, более сильная способность обработки.
Простая структура ручки с кнопками управления: 16 кнопок режима работы, удобный ручной конец, легко узнать Простота в использовании, простой и быстрый.
Многократная передача данных, поддержка большой емкости хранения: полностью автономная работа и поддержка различных методов передачи мобильных устройств; 512 Мб встроенной памяти, может считывать мобильное устройство большой емкости.
Функция интеллектуального чтения обработки документов: продукты серии AutoNow более умны в доказательство чтения документов обработки, к новым файлам обработки, только чтение перед первой операцией. И в процессе чтения, он также может пропускать проверку в соответствии с требованиями клиентов, которые экономят ценное время пользователей в большой степени.
Интеллигентая (ый) функция памяти: поддержка потери мощности и прерывистой обработки; не только для хранения положения процесса, но также памяти имя файла, убедитесь, что пользователь по-прежнему обработки от останова быстро и точно.
Два вида режима обработки: Режим высокой точности и для того, чтобы обеспечить качество и точность обработки высокоскоростной режим, что обеспечивает эффективность процесса, экономя время обработки.
Проверка безопасности и сигнализация: Добавьте систему предупреждения безопасности и ненормальные функции напоминания, такие как обратная к нулю Аномальная метка вала, режим расстояния мобильные советы безопасности, обработка за пределами функции, такой как дисплей, значительно гарантирует точность и стабильность обработки.
Более совершенные функции шифрования: аппаратное шифрование, настройка параметров шифрования, время работы шифрования и внутренняя важная обработка шифрования файлов, и другие функции, модификация, предотвращение удаления, предотвращение копирования, и обеспечить безопасность технической информации и средств клиентов.
Показатели защиты от помех значительно увеличились: хотя некоторые испытания CE, анти-помех значительно улучшается.
Отдел прочнее: Версия 8 на основе AutoNow из 8 из 8 в поддержку функций ввода/вывода пользовательского монтажа, пользователь может полностью в соответствии с их собственным запросом и определением, и может расширяться до 32 входных 32 выходных данных; на основе 8 ядерный процессор обработки, но также для вторичного развития, Для оборудования клиента специальной функции, специальной цели, чтобы добавить, удовлетворить потребности различных индустрий, с период короткий, стоимость низкая, секретность id хорошо ждать характеристики.
Модель изделия | RichAuto --- подача заявки на A11E |
Процессор | DSP |
Объем встроенной памяти | 512 MB |
Экран дисплея | 128*64 Монохромный ЖК-дисплей |
Связь Порты и разъёмы | U-диск, usb-кабель |
Контроллер номер оси | 3 оси |
Управление сигнала | Разные сигналы |
Привод Системы | Шаговый двигатель/серводвигатель |
Мин. Вход блок | 0,001 мм |
Нет вольт защиты | Поддержка |
Прерывистой обработки Функция | 8 |
Внешний Питание Напряжение | 24VDC |
Ручном режиме | Непрерывный, точечный ход, расстояние |
Интерполяция способ | Линия, дуга, |
Мягкий/жесткий лимит | Поддержка |
Макс. Частота импульсов | 1 м/с |
Защита паролем | Поддержка |
Поддержка Язык | На английском языке |
Стандартный конфигурации | (1) ручка DSP (1) 50 жильный кабель (1) USB кабель (1) 8 I/O монтажная плата |
Обратите внимание: Это оригинальный richuto-A11 E, более стабильный, чем тип копирования.
Вы также можете самостоятельно обновить программное обеспечение. Тип копирования не может сделать это.
Название | Функция |
Положительное движение оси X, меню вверх, Рисунок 1 | |
Положительное движение оси Y, скорость обработки, рисунок 2 | |
Положительное движение оси Z, рисунок 3, увеличение скорости вращения шпинделя во время обработки | |
Установка оси X и оси Y, рисунок 4 | |
Отрицательное движение оси X, меню вниз, Рисунок 5 | |
Отрицательное движение оси Y, solw вниз скорость обработки, рис. 6 включение различных свойств выбора в меню | |
Отрицательное движение оси Z, Рисунок 7, уменьшение скорости вращения шпинделя во время обработки | |
Набор Z axis work origin, Рисунок 8 inputting | |
Машина дома, рисунок 9, проверка информации во время обработки | |
Выбор высокой или низкой скорости в ручном режиме, ввод рисунка 0, изменение рабочей координаты и механической координаты во время обработки | |
Запуск/остановка шпинделя, ввод после запятой | |
Введите настройки меню, ввод отрицательного знака, проверьте информацию во время обработки | |
Назад к работе, подтвердить движения/ввод/работа | |
Ручной режим, продолжить/шаг/расстояние для выбора | |
Запуск или пауза обработки, удаление входных данных, выбор другого свойства в меню | |
Настройка параметров высокой/низкой скорости в ручном режиме, остановка/выбор процесса, ввод и отмена работы |
Порты и разъёмы высокой четкости | Порты и разъёмы этикетка | Определение типа | Pin-код функции И параметры | Примечания | |
DC24V | 24 V + | Главный порт питания системы | Система основного источника питания, интерфейсная плата дает 5 в постоянного тока для системы. | Мощность площадь: DC10V ~ DC24V/3A ~ 40 V | |
24 V- | |||||
X-AXIS | 5 V | Выходной сигнал 5 в por | X-axis drive общий анод терминал питания 5 V Выход | Не накладывайте напряжение на этот контакт | |
Пульс | Импульсный сигнал выходной порт | X-axis привод импульсного сигнала выходной порт, выходное напряжение ≧ 3 V привод current≦ 8mA | |||
Дир | Направление сигнала Выходной порт | Направление оси X выходного порта сигнала привода выходное напряжение ≧ 3 V привод curr8ma | |||
Щит | Щит Порт подключения | X-axis drive сигнал выходного напряжения Линейный клеммный щит | Не накладывайте напряжение на этот контакт | ||
Y-AXIS | 5 V | Выходной порт сигнала 5 В | Ось Y привод общий анод терминал питания напряжение на выходе 5 В | Не накладывайте напряжение на этот контакт | |
Пульс | Импульсный сигнал выходной порт | Выходной порт импульсного сигнала оси Y, выходное напряжение ≧ 3 V привод current≦ 8mA | |||
Дир | Направление сигнала Выходной порт | Ось Y оси приводного сигнала выходной порт выходное напряжение ≧ 3 V привод current≦ 8mA | |||
Щит | Щит Порт подключения | Y-осевой приводной сигнал выходного напряжения Линейный клеммный щит | Не накладывайте напряжение на этот контакт | ||
Z-AXIS | 5 V | Выходной порт сигнала 5 В | Z-axis drive общий анод терминал питания 5 V Выход | Не накладывайте напряжение на этот контакт | |
Пульс | Импульсный сигнал выходной порт | Z-axis привод импульсного сигнала выходной порт, выходное напряжение ≧ 3 V привод current≦ 8mA | |||
Дир | Направление сигнала Выходной порт | Направление оси Z выходного порта сигнала привода выходное напряжение ≧ 3 V привод curr8ma | |||
Щит | Щит Порт подключения | Z-axis drive сигнал выходного напряжения Линейный клеммный щит | Не накладывайте напряжение на этот контакт |
Порты и разъёмы высокой четкости | Порты и разъёмы этикетка | Определение типа | Pin-код функции И параметры | Примечания |
Выход Сигнал | Y01 | Y1 (S0): вкл/выкл шпинделя | Подключение к FWD инвертора | Выход низкого уровня сигнала |
Y02 | Y2 (S1): Скорость 1 | Подключение к инвертору для контроля скорости | Выход низкого уровня сигнала | |
Y03 | Y3 (S2): скорость 2 | Подключение к инвертору для контроля скорости | Выход низкого уровня сигнала | |
Y04 | Y4 (S3): скорость 3 | Подключение к инвертору для контроля скорости | Выход низкого уровня сигнала | |
Y05 | Y5 (S4): светодиодный сигнал тревоги | Lignt когда что-то не так с системой | Выход низкого уровня сигнала | |
Y06 | Y6 (S5): светодиодный | С дышащей сеткой; легкие в тех случаях, когда система работает | Выход низкого уровня сигнала | |
Y07 | Y7 (S6): определение | Опеределяемый пользователем сигнала | Выход низкого уровня сигнала | |
Y08 | Y8 (S7): определение | Опеределяемый пользователем сигнала | Выход низкого уровня сигнала | |
GND | Заземление: Выход GND | GND подключение к этому терминалу в режиме контроля скорости инвертора | ||
Входной сигнал Сигнал | X01 | X1: X_se: вход сигнала исходного ДАТЧИКА X | Входной терминал с датчиком происхождения X | Вход низким уровнем сигналов |
X02 | X2: Y_se: Датчик происхождения Y Сигнал Вход | Входной терминал датчика Y | Вход низким уровнем сигналов | |
X03 | X3: Z_se: Датчик происхождения Z Сигнал Вход | Входной терминал датчика Z origin | Вход низким уровнем сигналов | |
X04 | X4: Настройка сенсорного сигнала | Инструмент настройки датчика сигнала входной терминал | Вход низким уровнем сигналов | |
X05 | X5: сигнализация для водителя входной сигнал | Сигнализация для водителя входного сигнала терминал | Вход низким уровнем сигналов | |
X06 | X6: Жесткий лимитный входной сигнал | Входной терминал жесткого предельного сигнала | Вход низким уровнем сигналов | |
X07 | X7: вход сигнала E-stop | Входной терминал сигнала E-stop | Вход низким уровнем сигналов | |
X08 | X8: определяемые сигнала | Определяемые входного сигнала терминал | Вход низким уровнем сигналов | |
24 V | 24 В +: входная мощность датчика | X, Y, Z датчик изоляции цепи питания положительный входной терминал | Изолированный датчик цепи питания Диапазон напряжения DC10V ~ DC24V | |
GND | Заземление: GDN вход | X, Y, Z датчик изоляции цепи питания отрицательный входной терминал | ||
Щит | Щит: вход щит | Датчик сигнала кабель щит входной терминал | Не используйте этот порт в качестве отрицательного использования изолирующей цепи датчика питания |
Новый трехосевой режим движения для достижения полного контроля
Поддержка привода и шпинделя ошибка функция сигнализации
Большое пространство для хранения, Идеальная совместимость с U дисками, быстрая скорость чтения, безопасная и надежная обработка U дисков.
Поддержка умной функции проверки файлов.
Функция резервного копирования и восстановления параметров для предотвращения потери важных параметров.
Высокая интенсивность защиты от помех проходит множество испытаний CE.
Интеллектуальная память обработки, Поддерживает защиту от сбоя питания и функцию точки останова.
Definable I/O интерфейсы обеспечивают клиентам широкий спектр платформы разработки.
Стоимость доставки
Наша продукция продается по всему миру.
Если вам нужно много товаров в то же время, пожалуйста, свяжитесь с нами заранее, чтобы подтвердить стоимость доставки.
Способы оплаты:
Мы принимаем paypal кредит, банковский перевод, Western Union и т. Д.
Оплата должна быть произведена в течение 7 дней календарных дней после окончания аукциона.
Проблемы и отзывы:
Пожалуйста, неОставьте любые негативные отзывы, прежде чем связаться с нами.
Мы честный и полезный поставщик, мы постараемся сделать все возможное, чтобы решить проблемы с вами.
Ваше удовлетворение очень важно для нашего магазина, поэтому, пожалуйста, свяжитесь с нами, прежде чем вы хотите оставить негативные отзывы.
Заранее большое спасибо.
Возврат:
Если у вас естьНе устраиваетЕсли посылка повреждена, пожалуйста, не подписывайте ее и немедленно свяжитесь с нами.
Если это возможно, пожалуйста, сделайте несколько фотографий или сделайте небольшое видео об этом. Это поможет нам решить проблемы.
Примечание:
Мы можем произвести продукт в соответствии с дизайном нашего клиента.
Если вам нужно что-то особенное, пожалуйста, свяжитесь с нами об этом.
Мы готовы помочь вам в этом.
Характеристики
- Бренд
- G-PENNY MACHINE
- Номер модели
- RichAuto A11E
- Display
- LCD
- CPU
- DSP
- Controlled Axis Number
- 3 axis
- Min.Input Unit
- 0.001mm
- Breakpoint Processing Function
- 8
- Max. Pulse Frequency
- 1M/S
- Support Language
- English
