Точечный сварщик, контроллер тока времени, плата управления, регулировка времени, тока, цифровой дисплей, версия обновления

Описание

Эта версия предназначена для массового производства без летающей версии.

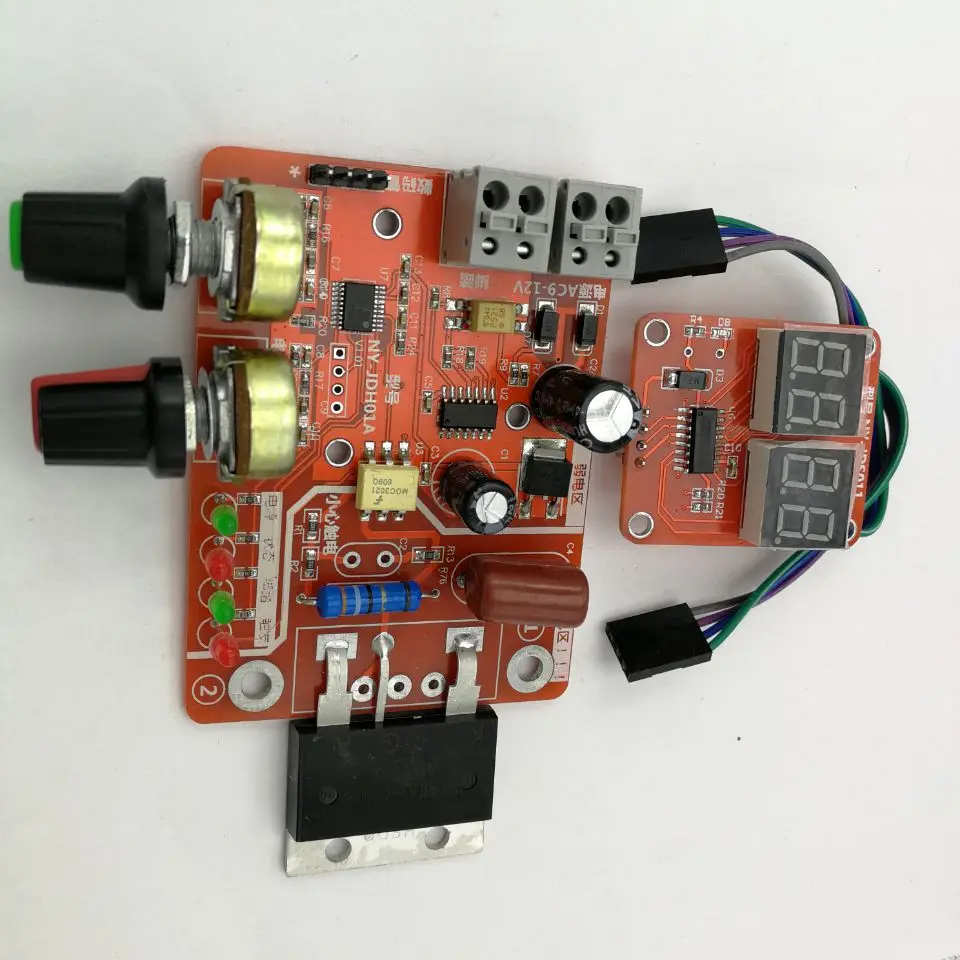

Посылка включает панель управления, панель дисплея, соответствующий кабель и красно-зеленую ручку.

Наш магазин оснащен ногой, сварочной иглой, открытым медный носик, штепсель быстрого подключения, термоусадочные трубки и другие аксессуары,Мощность, трансформаторного масла (Красная линия, введите 220 В, черная линия (желтая линия)) Подключите выход к панели управления.)(Выберите, чтобы войти в корзину и взять ее вместе.)

Поскольку SCR подвержен износу, его легко разбивать в процессе отладки. Поэтому друзьям рекомендуется заменить запасные части удобной заменой. Пожалуйста, сделайте свой выбор

.

Панель управления точечной сварки является контроллером, разработанным независимо для DIY или простой сварки сопротивления. Используя принцип триггера сдвига фазы SCR, время сварки достигается путем регулировки времени и силы тока.

Основные особенности контроллера:

1: использование STM8 промышленного микроконтроллера управления сердечником.

2: сильный и слабый электричество через изоляцию оптопары, более безопасная работа.

3: линия питания и ножной переключатель линии принимает Быстрый терминал без винта, так что это более удобно и надежно.

4: Входное время, ток, использующий Высокоточный одинарный потенциометр, для обеспечения надежного и удобного ввода

5: Бортовой источник питания, состояние, Лапка, триггерный светильник, рабочее состояние хорошо видно.

6: конструкция надежной цепи обнаружения нулевого перекрестка для обеспечения точного фазового сдвига кремниевого контролируемого выпрямителя.

7: Этот контроллер совместим с scr 40A-100A.

8: цифровой интерфейс трубки, вы можете отображать текущее установленное время и ток.

9: Ввод времени 1-50, цикл блока (1 цикл 20 мс), входной ток (30-99%)

Это можно настроить бесплатно, если есть другие требования.

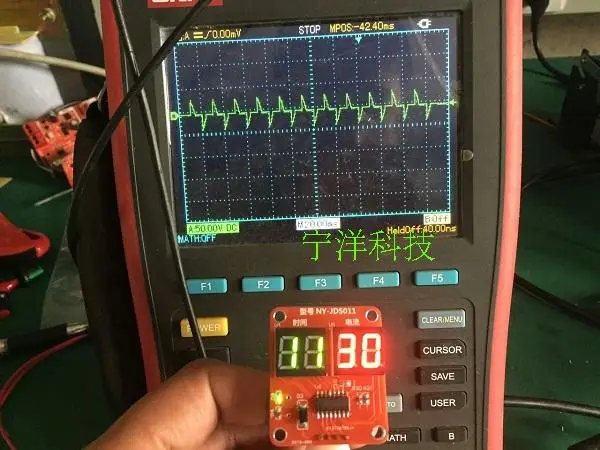

Один: ток составляет 30%, установите другое сравнение формы волны

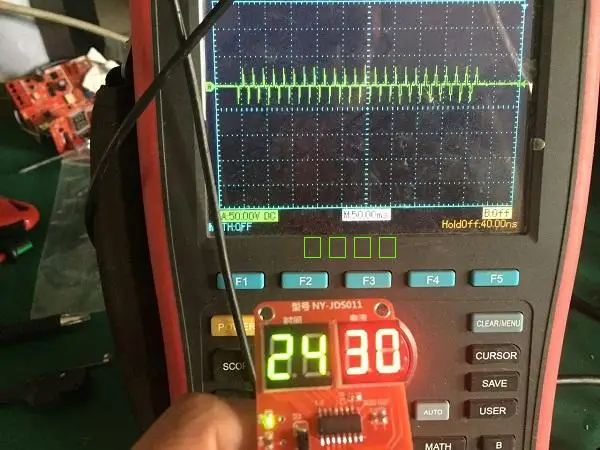

Два: Установите одно и то же время, различное текущее сравнение формы волны.

Как вы можете видеть, мы используем реальное переключение фазы, а не модуляцию ширины импульса. Сделайте скорость более точной, это метод управления реальной промышленной точечной сварки.

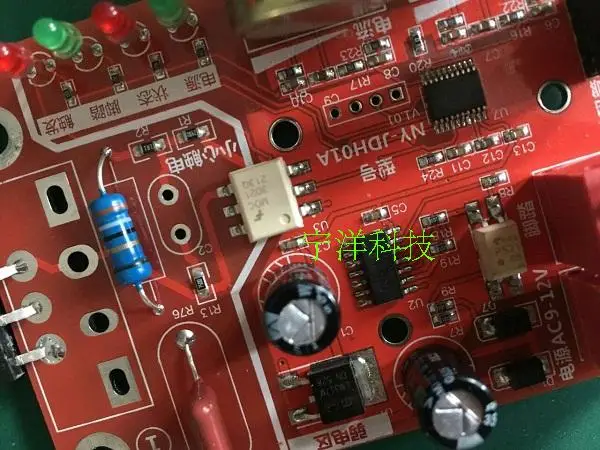

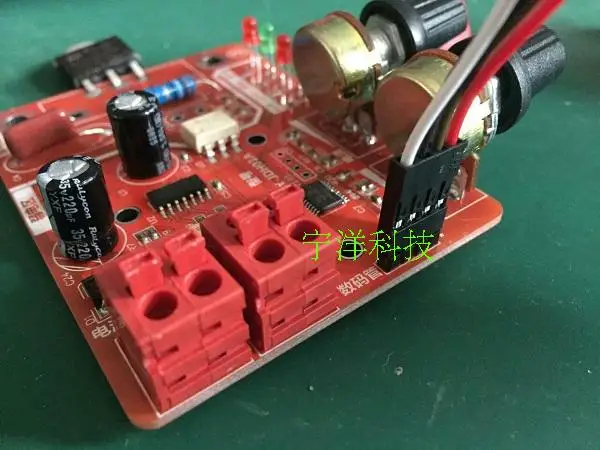

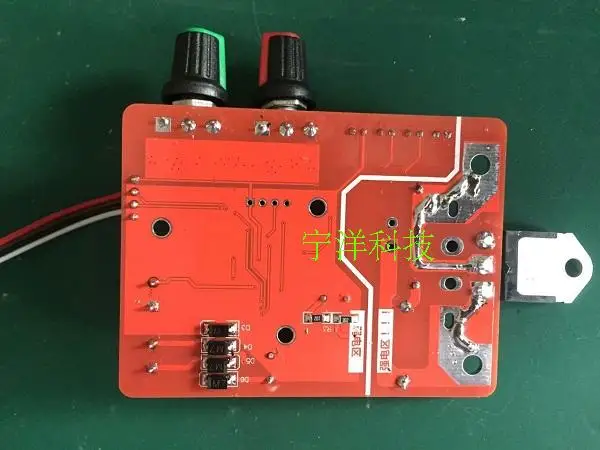

Три, детальная карта ребенка

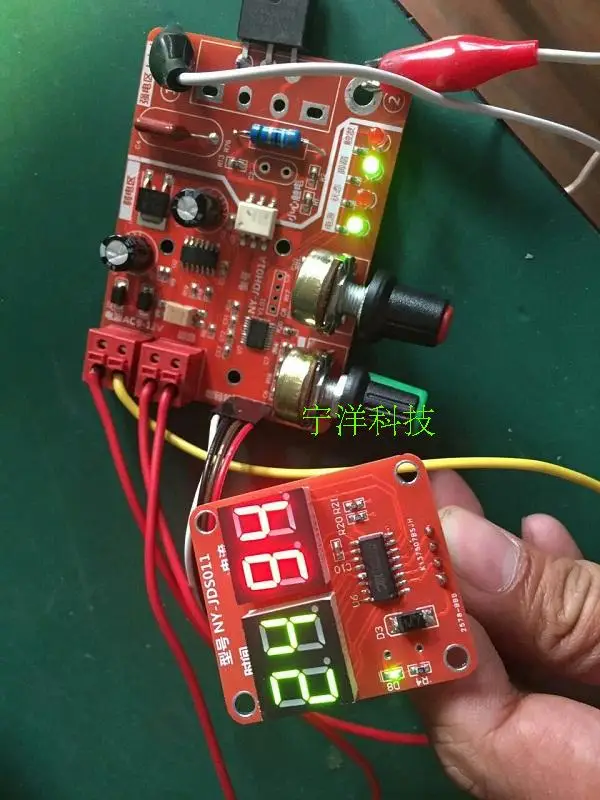

Четыре: отладочные фотографии, наш магазин, чтобы убедиться, что каждый ребенок должен быть полностью отлажен позже, вы можете выдать всем.

Пять: Таблица размеров установки
