2 шт капот JLH2003 класс A Одиночный усилитель мощности DIY Kit(2 канала) 22 Вт+ 22 Вт 8ohm

Описание

Введение:
Капот серии JLH2003 после jlh691. после обновления версии, одним блоком питания для OCL двойного питания, и увеличение параллельного подключения, максимальная выходная мощность 22 Вт (8 Ом нагрузки) по сравнению с одним блоком питания jlh2835, JLH2003 Выходная частотная характеристика кривая более Прямая (Из-за отсутствия выходной емкости муфты и влияет на кривую АЧХ).

Увеличение цепи в 13 раз, подходит для производства усилителей мощности, усилителей наушников.

Для наилучшего качества звука, Каждая трубка устанавливает ток тишины 1А, то есть излучатель цементного сопротивления (0.2R) на обоих концах разности напряжения 100 мВ.

Теплый совет: 22 Вт Чистый усилитель мощности класса А, тепло относительно большое, перед подключением блока питания, пожалуйста, обратите внимание, чтобы увеличить большой радиатор охлаждения. (Фото угол алюминия используется только для подключения большого радиатора).

Размер платы: 156*75 мм
Угол алюминиевый Размер: 35*35 мм * 3 мм (длина 156 мм)
Входное напряжение, DC +/-18 V (Пожалуйста, используйте трансформатор переменного тока 13v--0--13в 200 Вт (каждый канал) + плата питания выпрямителя)
Выходная мощность: класс A 22 Вт + 22 Вт (нагрузка 8 Ом)

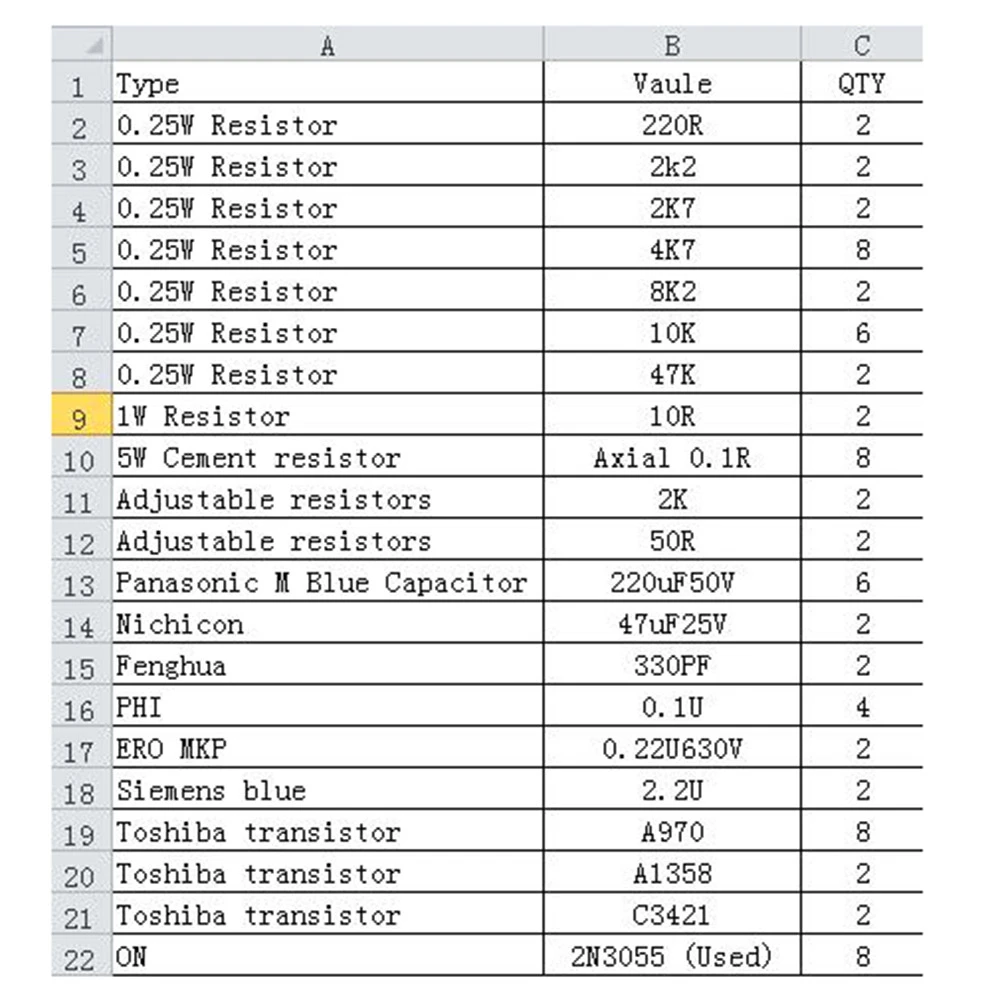

Посылка включает в себя:

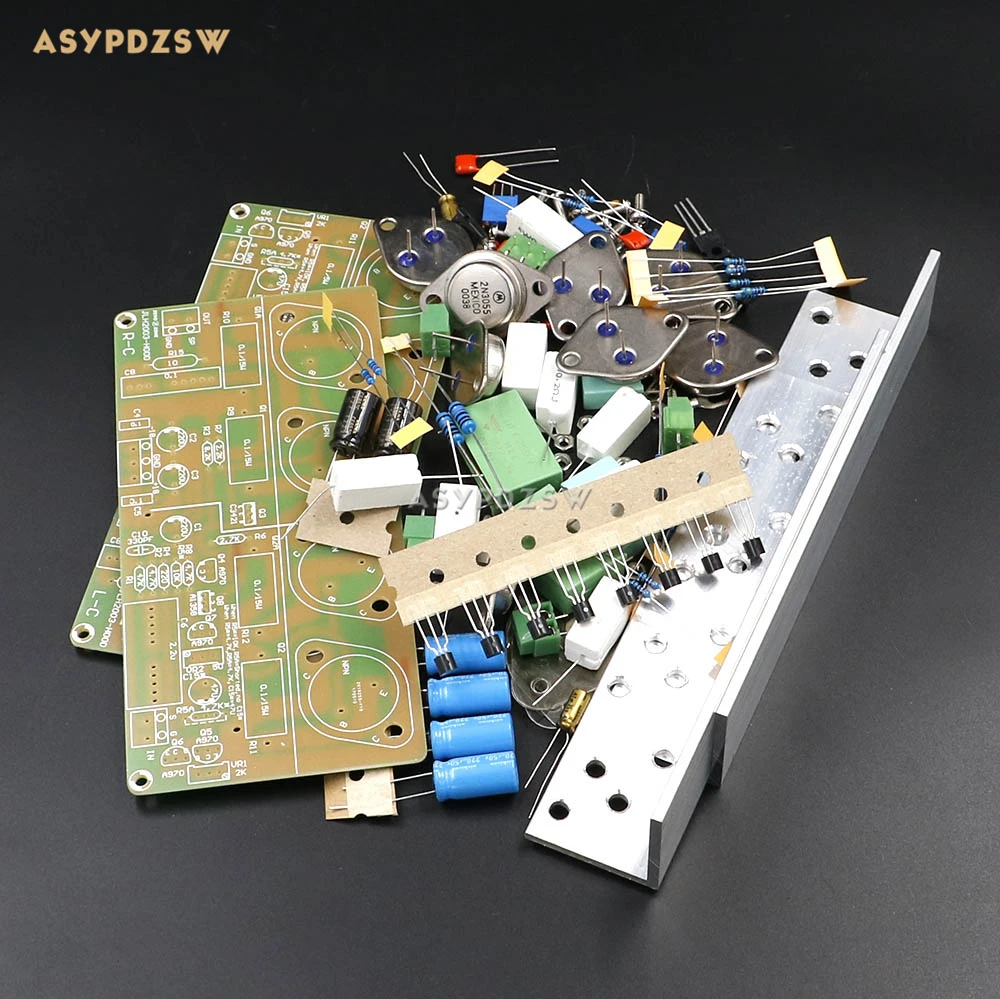

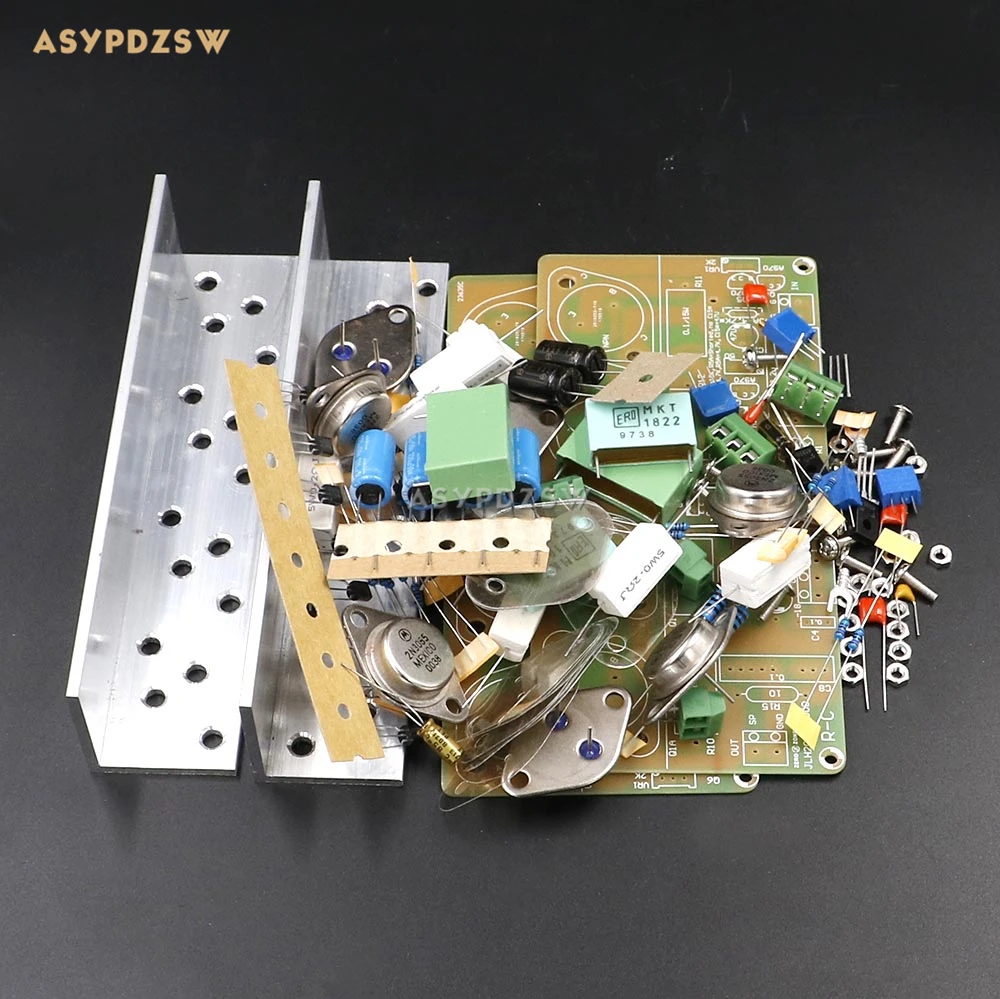

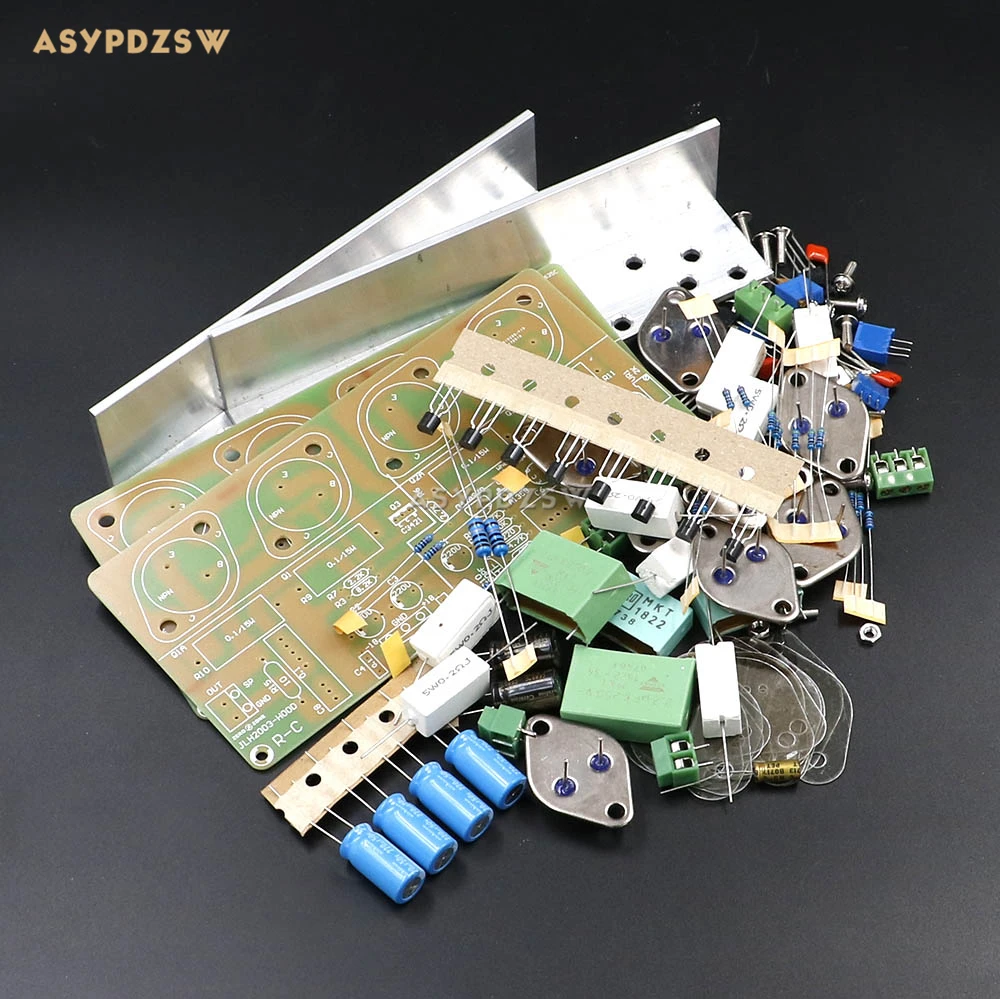

JLH2003 версия капота класса A Одиночный усилитель мощности DIY kit X2

Примечание:Это комплект, все детали должны быть сварены и протестированы.

ВСиловая трубка-это оригинальная б/у Складная машина, используемая трубка 2N3055 Золотая трубка.

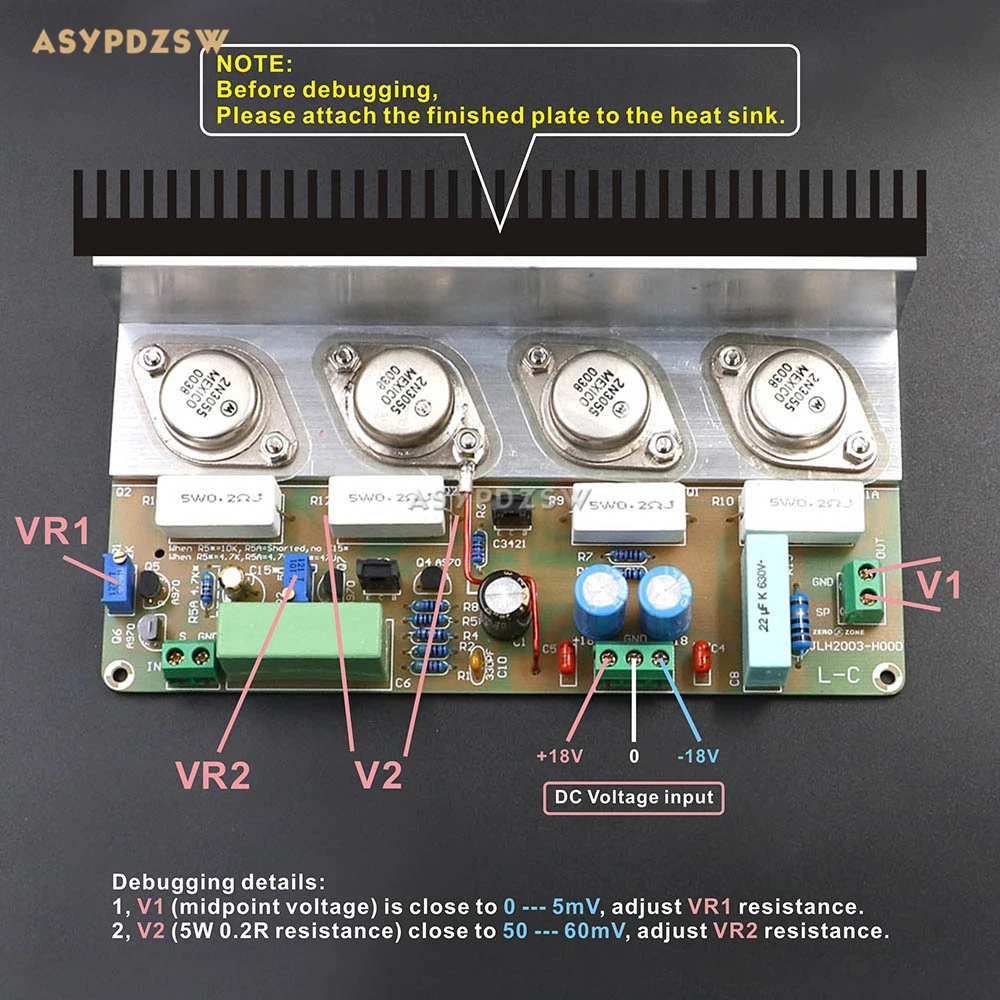

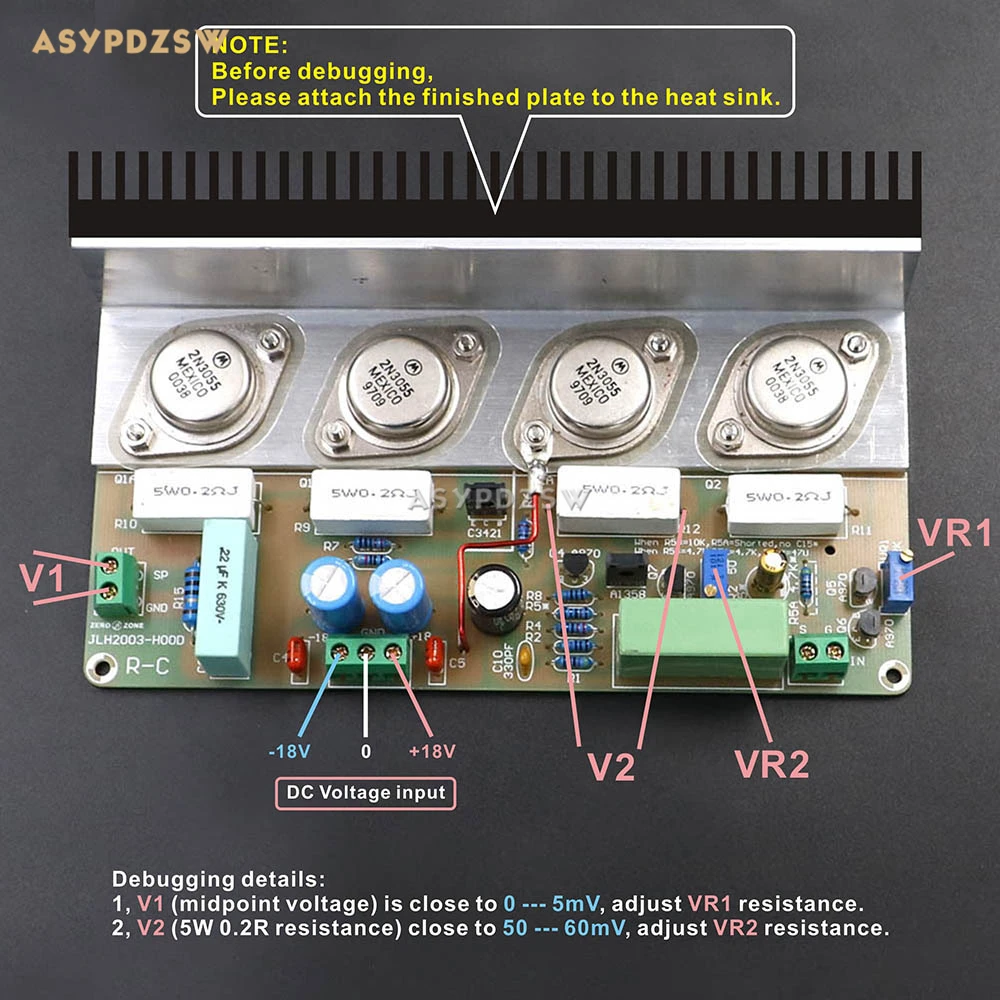

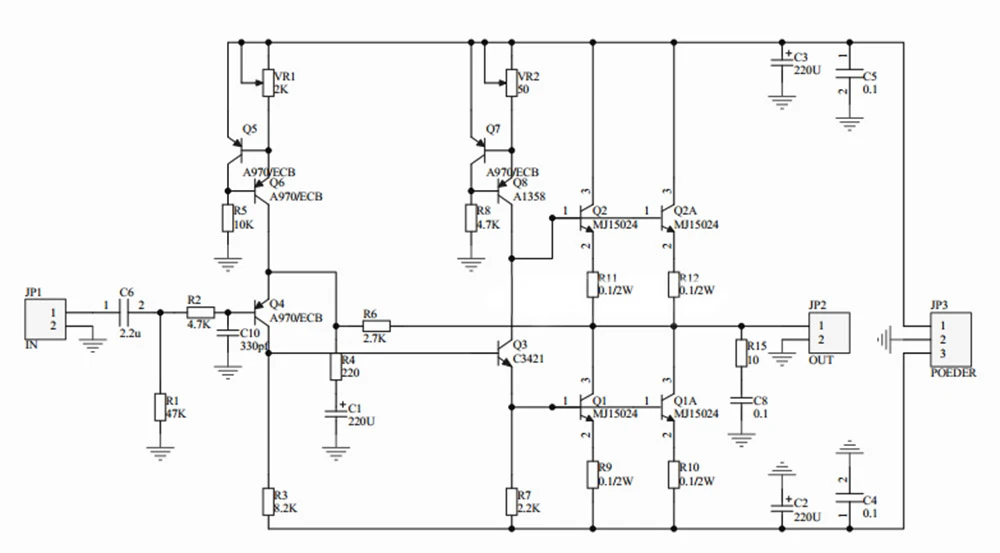

Ниже приведен метод отладки и схема подключения: (только для справки)
