Описание
Во-первых, T-1000C профиль контроллера
1,32 уровень-65536 уровень серого контроля, обработка гамма-коррекции программного обеспечения.
2, для поддержки различных точек, линий, поверхностный источник света, для поддержки различных правил, обработки формы.
3, контроллер с одним выходом порта, с 1024 огнями.
4, может быть Многоуровневая синхронизация вне линии управления, воспроизведение содержания, сохраненного в sd-карте.
5. T-1000C до 16 файлов, несколько файлов можно копировать на sd-карту.
6, сохраненный в эффекте sd-карты должен быть назван: 00_1.led, 01_1.led, 02_1.led.
7, совместимы с одной линией IC, затем одной линией IC ламп, не нужно CLK линии часов.
Примечание: 1. K-1000S порт с 512 огнями, скорость воспроизведения до 30 кадров/сек, порт с более чем 512/1024 огнями, скорость кадра сКоличество ламп автоматически увеличивается.2. управление 32-уровня серого IC, один порт Управление меньше, чем 1024 в тех случаях, когда частота кадров до 30 кадров/сек. управляйте серыми шкалами 256 с одним портом управления менее 512 пикселей со скоростью кадра до 30 кадров в секунду.
K-1000S должны быть оснащены LedEdit2012, старая версия программного обеспечения не поддерживает 2012 версии контроллера.

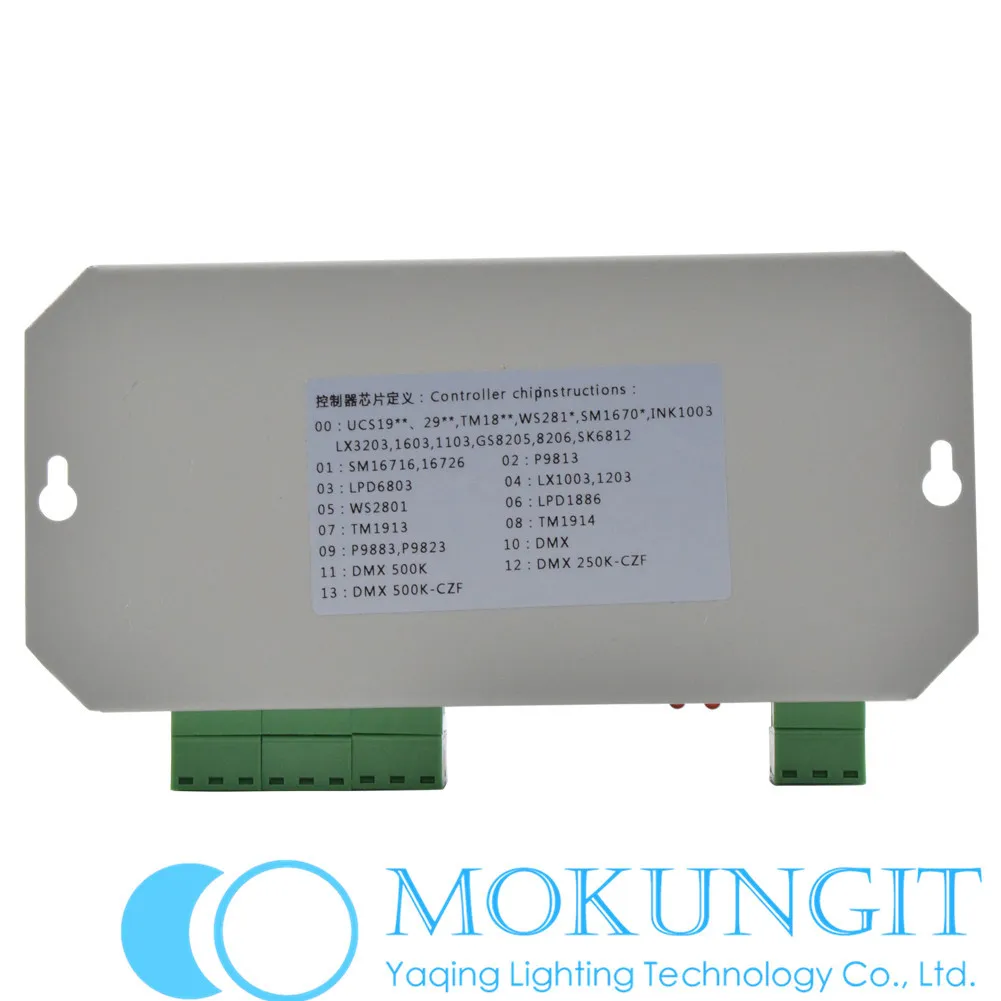

Во-вторых, поддержка чипа:
Поддержка чип | Программное обеспечение LedEdit соответствует модели | Одиночный количество ламп | Примечания |
Био 6803, D705, 1101,6909, 6912 | T-1000-6803 | 2048 пикселей | |
LPD8806, LPD8809 | T-1000-8806 | 2048 пикселей | |
TM1803, TM1804, TM1809, TM1812 | T-1000-TM | 2048 пикселей | TM1804 и TM1809 обладают высокой и низкой скорости точек |
TM1903, TM1904, TM1909, TM1912 | T-1000-TM19 | 2048 пикселей | |
UCS6909, UCS6912, UCS7009, UCS5903 | T-1000-UCS-32 | 2048 пикселей | |
UCS1903, UCS1909, UCS1912 | T-1000-UCS-256 | 2048 пикселей | Есть высокая скорость и низкая скорость |
UCS3903 | T-1000-UCS-1024 | 2048 пикселей | |
DMX512 | T-1000-DMX | 170/512 пикселей | Совместим со стандартными DMX512 протокол |
WS2801, WS2803 | T-1000-WS | 2048 пикселей | |
WS2811 | T-1000-WS2811 | 2048 пикселей | Есть высокая скорость и низкая скорость |
DS189 | T-1000-DS189 | 2048 пикселей | |
TLS3001, TLS3002, TLS3008 | T-1000-TLS | * Пиксели | |
P9813 | T-1000-P9813 | 2048 пикселей | |
SM16715 | T-1000-SM16715 | 2048 пикселей | Есть высокая скорость и низкая скорость |
SM16716 | T-1000-SM16716 | 2048 пикселей | |
BS0901, BS0902 | T-1000-0901 | 2048 пикселей | |
BS0815 | T-1000-0815 | 2048 пикселей |

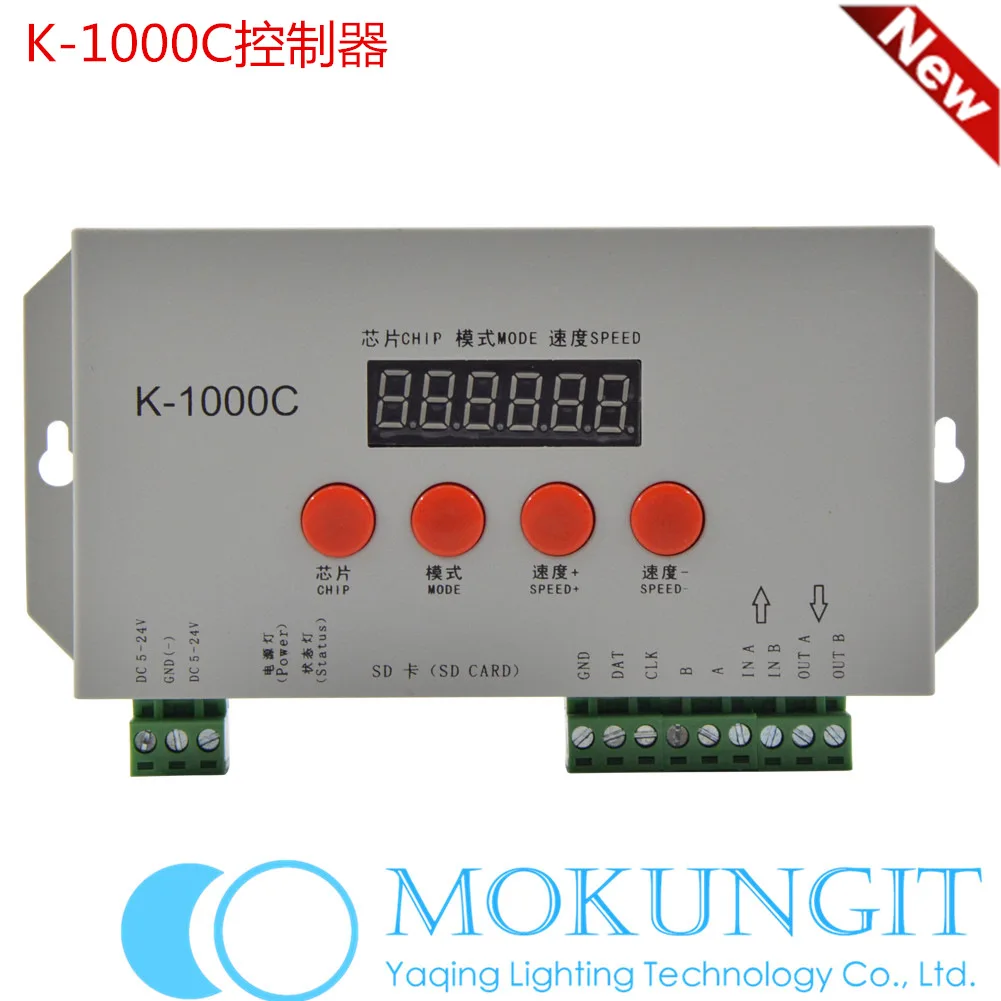

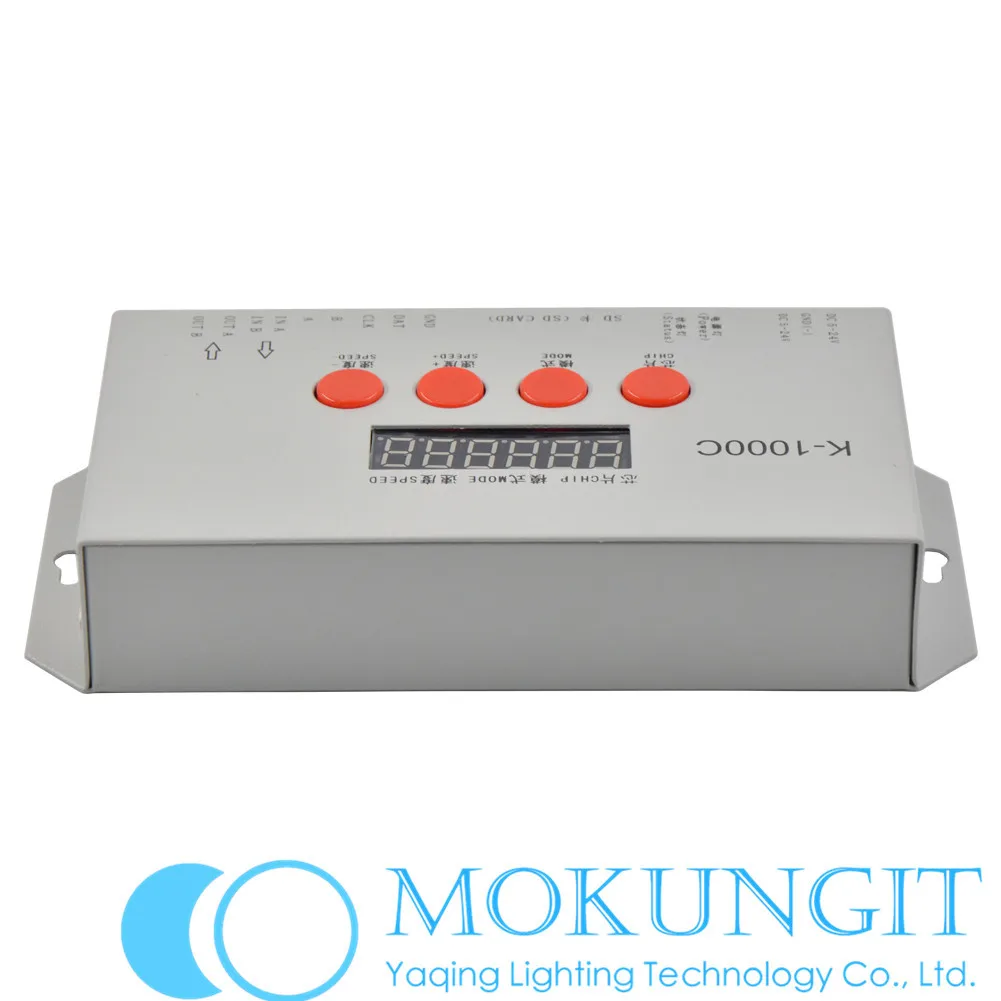

В-третьих, внешний вид рисунка:
В-четвертых, Шелковый экран означает:
Ключевое значение:
Кнопка | Определение | |
В наборе сохранения | Сохраните настройки (нажмите кнопку SET, текущий файл настроек и скорость воспроизведения сохранены, в следующий раз Нажмите эту кнопку воспроизведения). | |
Режим | Переключения файлов | |
Скорость + | Скорость вверх | Нажмите скорость + и скорость-в то же время, чтобы войти в режим воспроизведения файлов |
Скорость- | Замедления |
DC5V | + Вход питания 5 В |
GND | Контроллер блок питания отрицательный вход |
7,5-24 V | + Вход питания 7,5-24 В |
Мощность светодиодный | Мощность индикатор |
Диагностическая лампочка ошибка | Диагностическая лампочка |
SD карта памяти SD карты | Слот для карты SD |
TTL сигнал (245 сигналов): дифференциальный сигнал (485 сигнала):
CLK | Часы линии | B | Сигнал |
DAT | Кабель для передачи данных | А | Сигнал B |
GND | Линия Заземления | GND | Линия Заземления |
Примечание: Для TTL сигнал выход, контроллера необходимо и лампу на земле (то есть контроллер грунта и светС заземлением подключен провод вместе), использование дифференциальной передачи сигнала, до конца лампы должны быть подключены к приемнику.
Пятый, проводки
1. контроллер T-1000C может использоваться в нескольких каскадах;
2. T-1000C для вывода одного порта, до 1024/2048 пикселей;
3. При управлении однопроводным IC просто подключите DAT и GND контроллера к DAT и GND приспособления. При управлении двухпроводным IC DAT. CLK и GND контроллера должны быть соединены с DAT, CLK и GND приспособления.
4. при использовании дифференциального сигнала (485 сигнал) Выходные сигналы A и B контроллера подключены к сигнальным линиям A (DAT +) и сигнальным линиям B (DAT-) ламп, соответственно.
5. Когда напряжение, требуемое контроллером, совпадает с напряжением, требуемым для крепления. Контроллер и приспособление могут быть подключены непосредственно к тому же источнику питания. Когда напряжение, требуемое контроллером и лампой, отличается, приспособление и контроллер могут каждый использовать одиночный блок питания.
6. В новом проекте выберите модель управления: T-1000C модель
Характеристики
- Бренд
- Kingneonlux
- Применимые света
- LED
- Тип товара
- RGB Контроллер
