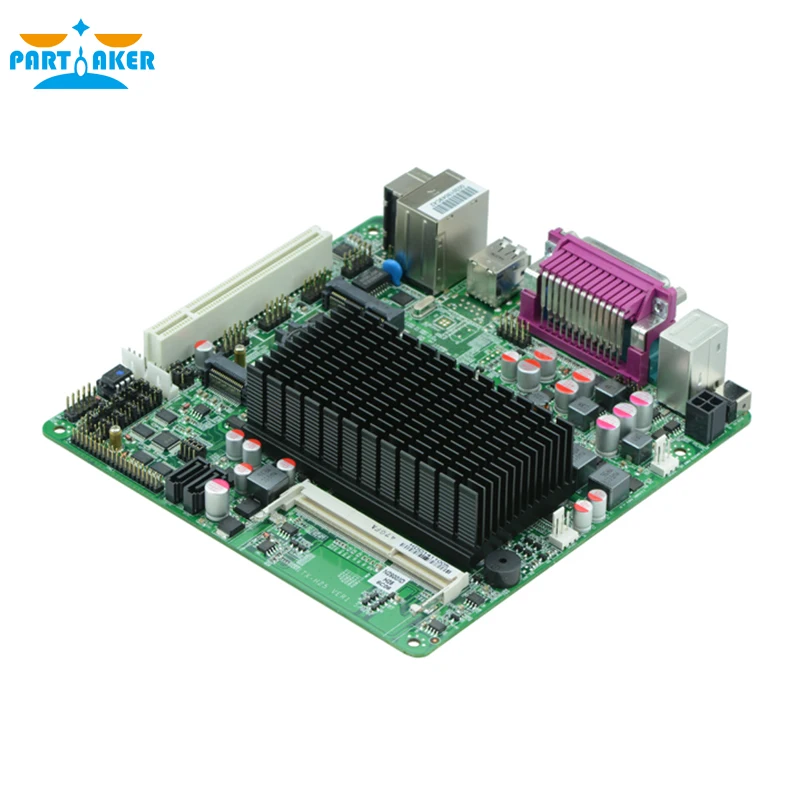

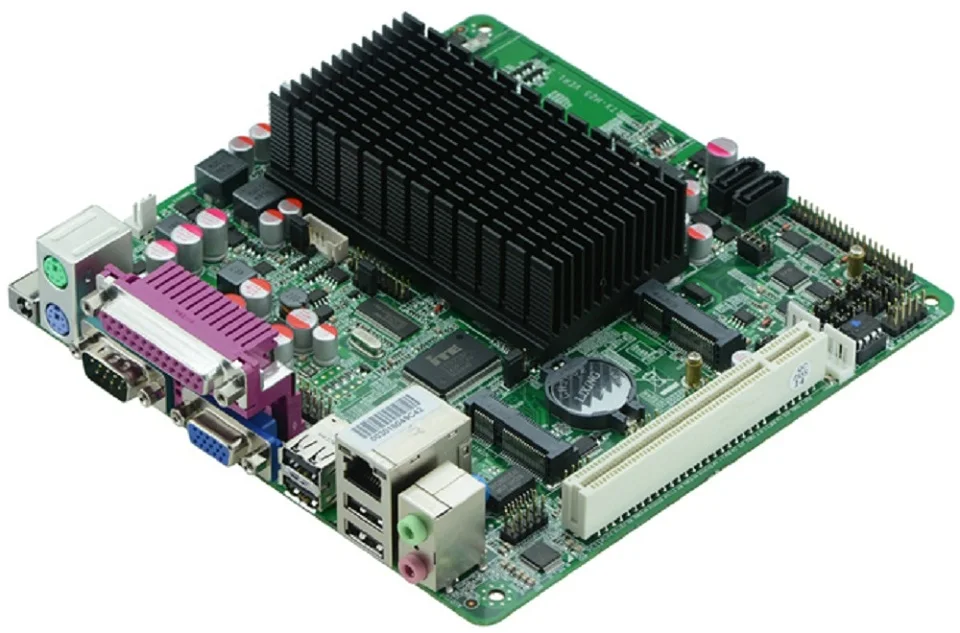

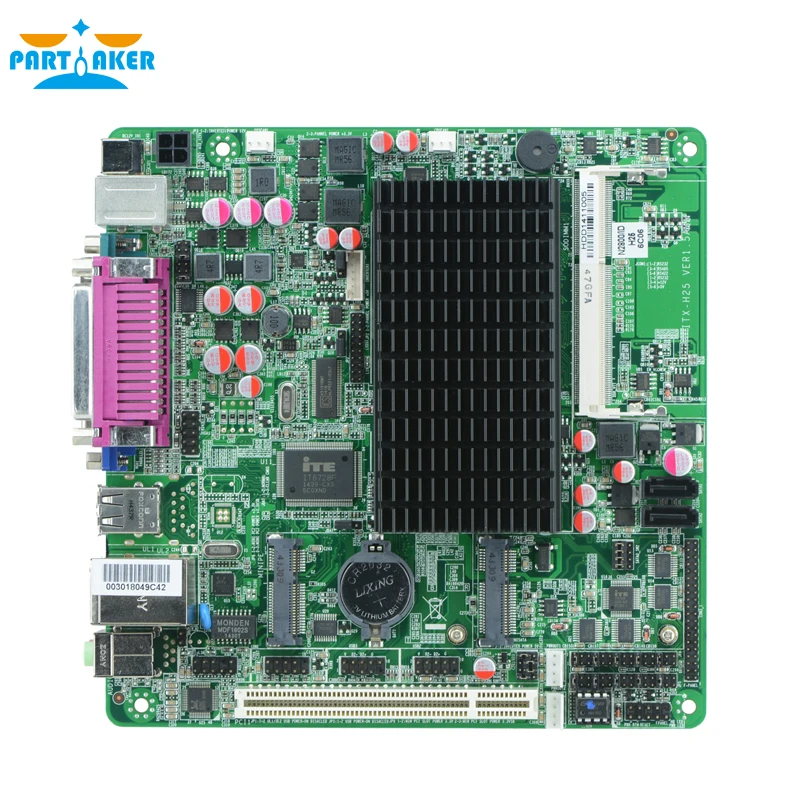

| Модель NO. | ITX-H25_28 VER:1.5A
|
| Процессор | Intel®Двухъядерный процессор Atom N2800 1,86 ГГц
|
| Чипсет | Intel®NM10 Чипсет
|
| Графика | Intel®GMA3650 Графика
|
| Поддержка VGA/LVDS вывода дисплея(Дифференциальная Сигнализация пониженного напряжения поддерживает один 24bit)
|
| Память | 1 * SO DIMM DDRIII 1066/800 МГц, Макс. До 4 Гб |
| Слоты расширения | 1 * PCI |
| 1 * Mini-PCIE (поддержка wifi) |
| LAN | 1 * RTL8105E 10/100 Мбит/с Ethernet, поддержка функции Wake-on-LAN и PXE |
| Коробка для хранения | 1 * MSATA (поддержка SSD 3 Гбит/с USB wifi) |
| 2 * SATAII (твердотельный накопитель SATA2 со второй выборкой) |
| Аудио | Интегрированный Realtek HD ALC662 для 6-ти канальный выход |
| Поддержка MIC/Line-out/Line-in |

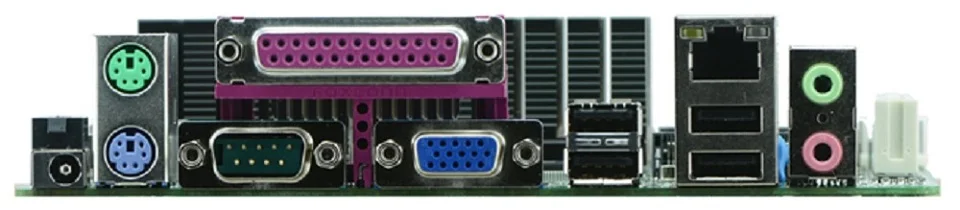

| Задний ввод \ вывод | 1 * COM, 9-контактный разъем поддерживает функцию зарядки + 5 В/+ 12 В |
| 1*12 В DC_JACK вход |
| 1 * PS/2 |
| 4 * USB 2,0 |
| 1 * RJ-45 LAN |
| 1 * Аудио I/O (микрофон и линейный выход) |
| 1 * LPT |
| 1 * VGA |
| Внутренняя система ввода/вывода | 1 * Дифференциальная Сигнализация пониженного напряжения 2 * 10pin |
| 1 * JVGA1 2 * 5pin |
| 5 * COM, 9-контактный разъем поддерживает функцию зарядки + 5 В/+ 12 В |
| 4 * USB 2,0 |
| 1 * Аудио pin (передний аудио интерфейс 2 * 5pin) |
| 1 * FP1 (2 * 5pin кнопки передней панели и светодиодный разъем) |
| 1 * ATX_12V (может использоваться как вход и выход 12 в разъем питания) |
| 2 * PWROUT (разъем питания жесткого диска) |
| 1 * инвертор LVDS |
| Забавный интерфейс | 1 * CPUFAN и SYSFAN 3pin |
| BIOS | AMI 16 Мб dpi Flash rom |
| Сторожевой | Поддержка функции аппаратного сброса (L256, 0 ~ 255 секунд) |
| Мощность Вход | DC_12VSingle блок питания |
| Работая Temp. | -10°C ~60°C
|
| Температура хранения. | -20°C ~70°C
|
| Влажность | 0%-95% (Относительная влажность; без конденсации) |
| Измерение | 170 мм x 170 мм |
