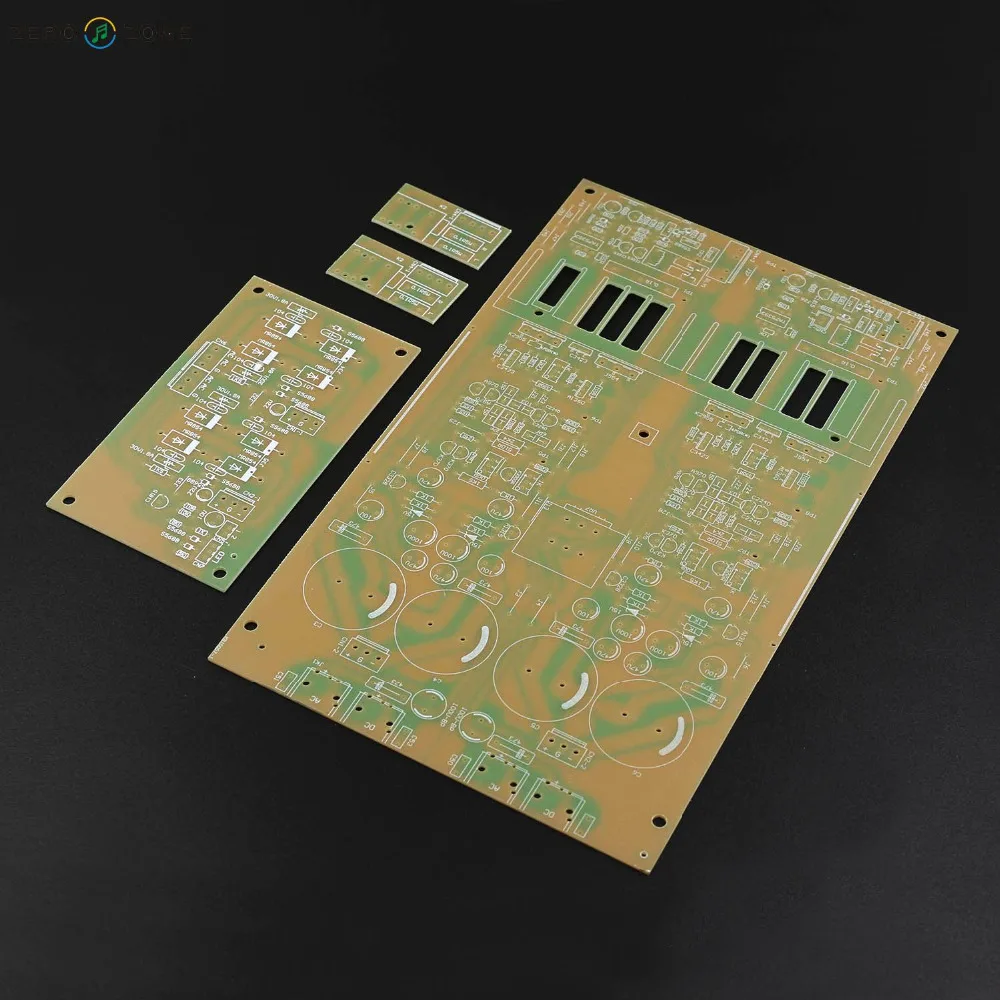

GZLOZONE клон Technica HA5000 усилитель для наушников голая печатная плата/блок питания PCB

Описание

HA-5000 классические наушники amplifie голая PCB клон Technica HA5000

HA-5000-это высококлассная Плата усилителя для наушников класса А, она основана на знаменитой Technica HA5000. Структура FET + BJT + MOS, с высоким входным сопротивлением и низким выходным сопротивлением.

Примечание: Это только для голой печатной платы!

Размер платы: 235*143 мм (Усилитель PCB)
115*65 мм ( Мощность питанияПечатная плата )
43*22 мм ( Разъем для наушниковСхемная плата)

Woks напряжение AC15V-0-AC15V AC15V-0-AC15V (две группы двойной AC15V напряжение. Трансформатор питания recommened 50VA)

Категория: Класс A Усилитель для наушников
Сопротивления нагрузки 16-600 Ом
Чувствительность 1,1 V/50000 Ом
Максимальная Выходная мощность
2400 МВт + 2400 МВт (16 Ом Нагрузки)
1200 МВт + 1200 МВт (32 Ом Нагрузки)
600 мВт + 600 мВт (64 Ом нагрузки)
65 МВт + 65 МВт (600 Ом Нагрузки)
Амплитудно-частотная характеристика 5 ~ 200000 Гц
(+ 0,-0,5 дБ, На 100 мВт Выход, 32 Ом Нагрузки)
Суммарный коэффициент гармонических искажений 0.006% (20 Гц-20 кГц,
На 100 мВт Выход, 32 Ом Нагрузки)
Канал Разделения 62 дБ (20 Гц-20 кГц,
32 Ом Нагрузки)
Коэффициент усиления 15 дБ
Отношение сигнал/шум 117 дБ
0,1 Ом Выходное сопротивление


Посылка включает в себя: HA-5000 усилитель для наушников amp PCB X 1
Блок питания PCB X 1
Разъем для наушников PCB X 2
