GZLOZONE готовый клон AT-HA5000 усилитель для наушников класса А

Описание

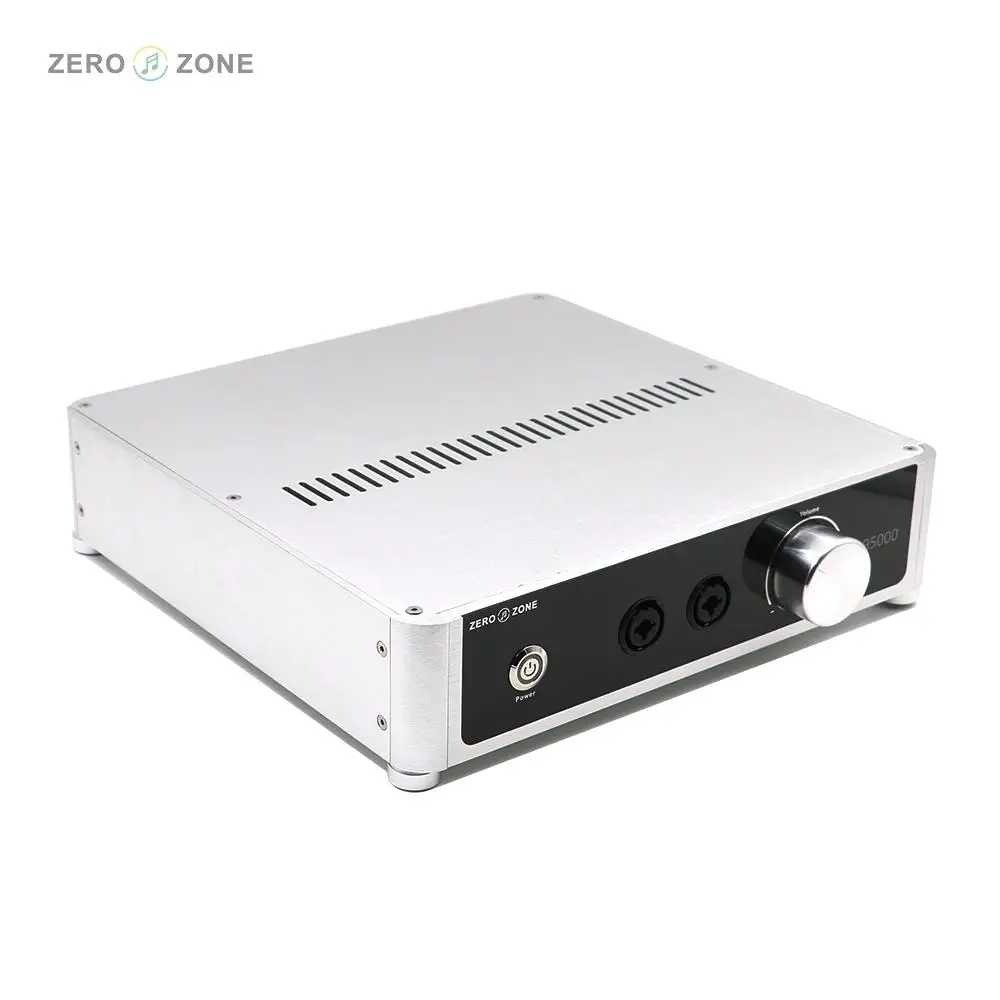

Готовый клон AT-HA5000 усилитель для наушников класса А

Это высококлассная Плата усилителя для наушников класса А, она основана на знаменитой Technica HA5000.
Использование структуры FET + BJT + MOS, с высоким входным сопротивлением и низким выходным сопротивлением.

Основные параметры:

Рабочее напряжение: AC115V или AC230V на выбор.
Категория: усилитель для наушников класса А
Сопротивление нагрузки 16-600 Ом
Чувствительность 1,1 В/50000 Ом
Максимальная выходная мощность
2400 МВт + 2400 МВт (нагрузка 16 Ом)
1200 МВт + 1200 МВт (нагрузка 32 Ом)
600 мВт + 600 мВт (нагрузка 64 Ом)
65 МВт + 65 МВт (нагрузка 600 Ом)
Частотный диапазон 5 ~ 200000 Гц
(+ 0,-0,5 дБ, на выходе 100 мВт, нагрузка 32 Ом)
Полное гармоническое искажение 0.006% (20 Гц-20 кГц,
На выходе 100 мВт, нагрузка 32 Ом)
Разделение каналов 62 дБ (20 Гц-20 кГц 32 Ом нагрузка)
Получить 15 дБ
Коэффициент "сигнал/шум" 117 дБ
0,1 ом выходное сопротивление
Основные материалы:

1: высококачественное алюминиевое шасси + Алюминиевые ножки машины
2: электролитические конденсаторы Nichicon
3: Япония ALPS 27-тип потенциометр
4: бескислородная медь 50 Вт r-тип трансформатор с медной фольгой щит
5: высокоточные резисторы
6: входная трубка использует Toshiba JFET K370BL
7: стимулирует использование трубки более низкого уровня тока A1360 + C3423
6: оригинальная высокотоковая MOS трубка (45A) K2955 J554
