Описание
Описание:

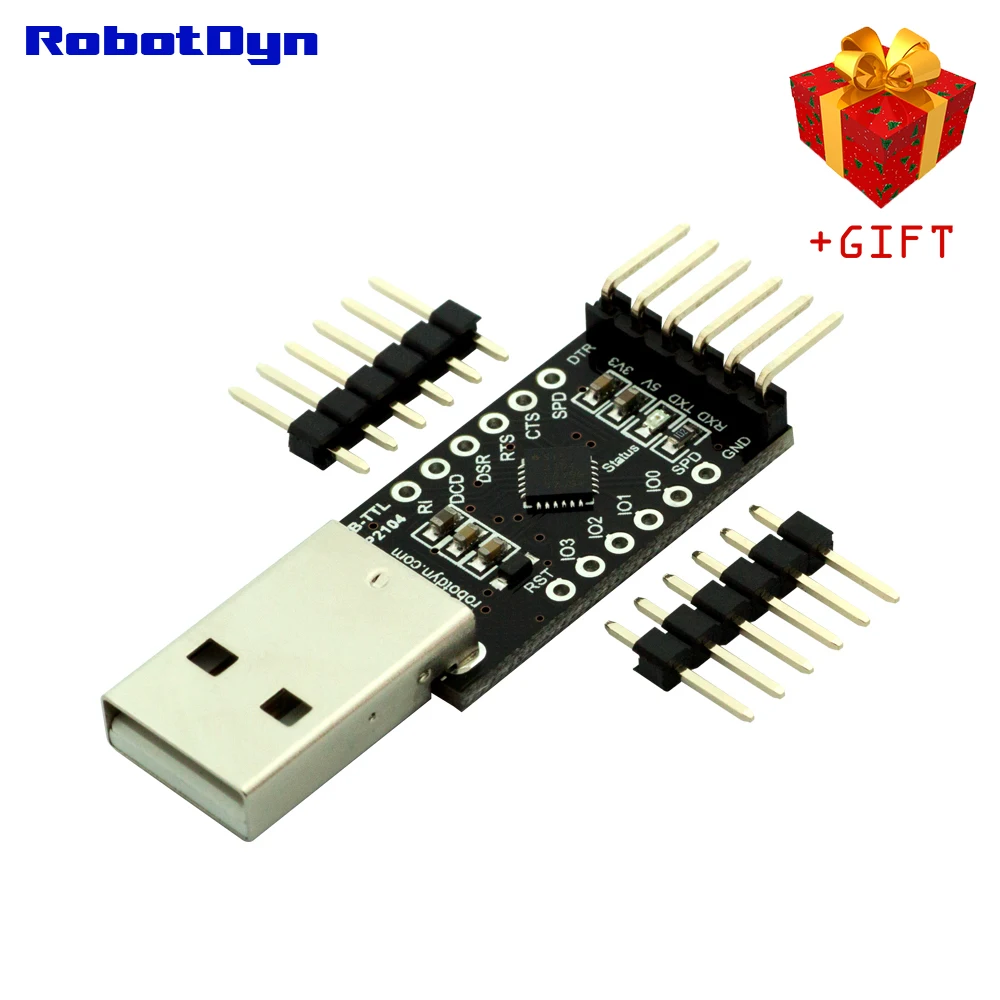

Этот USB к UART мост является модулем, основанным на Silicon Labs CP2104 UART Bridge, и это хорошее решение для подключения микроконтроллеров и других цифровых последовательных устройств к ПК.
Для подключения к ПК используется гнездо стандарта USB-A.
Устройство также имеет до четырех сигналов GPIO, которые могут быть заданы пользователем для информации о состоянии и управлении. Поддержка драйвера прямого доступа доступна через набор драйверов Silicon Labs USBXpress. СмWww.siliconlabs.comДля последних примечаний по применению и информации о поддержке продукта для CP2104.
Эта плата использует уровни сигнала 5 В по умолчанию. Для использования уровня 3,3 В, пожалуйста, отрежьте мост для 5 в пайки колодки на нижней стороне платы, и сделайте паять колодки для 3,3 В
Для получения подробной информации о мосту IC CP2104 USB-UART, пожалуйста, перейдите по этой ссылке:Http://www.silabs.com/products/interface/usb-bridges
Фото:
Документы
Документы (инструкции, схемы и т. Д.), ссылки:
Robotdyn.com/USBTTL-CP2104-5-3.3V-USBA-EN-Международный; Robotdyn.ru/USBTTL-CP2104-5-3.3V-USBA-RU-Русский язык.Характеристики
- Бренд
- RobotDyn
- Состояние
- Новый
- Тип
- Логические ИС
- Напряжение электропитания
- 3.3V/5V
- Упаковка
- SMD
- Мощность рассеивания
- standard
- Номер модели
- USBTTL-CP2104-5/3.3V-USBA
- Рабочая температура
- standard
- Compatible
- USB 2.0 (12 Mbps)
- Vout
- 3.3V/5V
- Logic level
- Tolerance to 3.3V/5V
- USB connector
- USB-A
