Описание

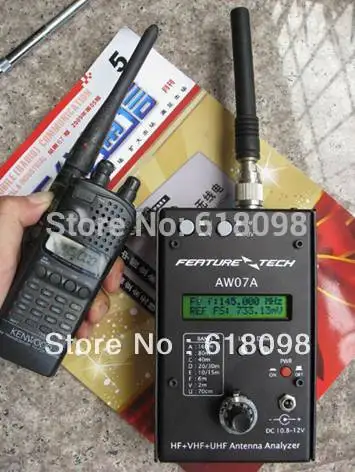

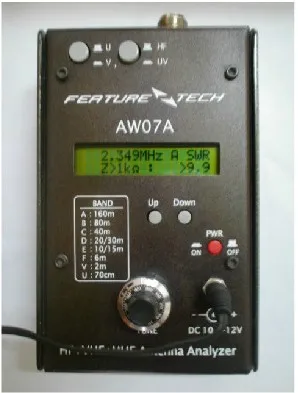

Ham радио коротковолновое радио HF УФ 1,5-490 МГц 3-полосный AW07A анализатор антенны

Введение:

Антенный Анализатор AW07A-это компактный радиочастотный импедансный анализатор на батарейках. Он может проверить КСВ
Состояние вашей антенны, измерьте сопротивление и компонент реактивности и помогите вам решить проблему антенны
Проблемы. Этот блок сочетает в себе шесть основных частей: переменный генератор, счетчик частоты, независимый генератор,
50 Ом РЧ-мостовой детектор, преобразователь A-D и микроконтроллер. Этот компактный продукт был создан для подачи
Нужно для твердой конструкции и полевого испытания. Диапазон рабочих частот этого устройства идет от ВЧ, и
Расширение до 490 МГц. Он специально разработан для анализа антенной системы 50 Ом. Он измеряет RF
Импедансы от нескольких Ом до нескольких сот Ом. AW07A также является измерителем L/C, измеряя
Значения конденсаторов и индукторов. Кроме того, это может быть неточным источником сигнала и частотой
Счетчик. Со встроенным РЧ-измерителем силы, он проверяет прочность РЧ поля рядом с вашей антенной системой, и это
Очень полезно, когда вам нужно знать статус ВЧ помех вокруг вашей станции. В AW07A также
Функции в качестве неточного источника сигнала и счетчика частоты. Диапазон рабочих частот данного устройства
Расширение от 1,5 до 71 МГц в шести перекрывающихся диапазонах и включает измерения КСВ на 85-185 МГц,
300-490 МГц.

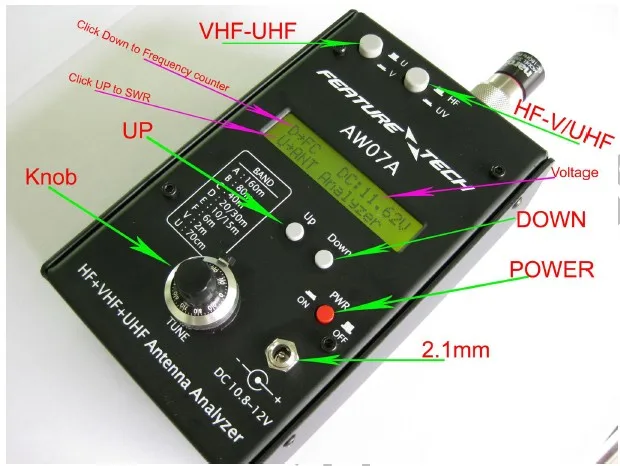

Список функций:

1. SINGNAL источник
2. Постоянной ёмкости, универсальный конденсатор метр
3. Измеритель индуктивности
4. Показать значение REACTANCE
5. Показать Значение сопротивления
6. Значение КСВ от 1,1 до 9,99
7. Измеритель прочности RF
8. Счетчик частоты

Технические характеристики:

1.-ширина ремешка: охват: 160 м, 80 м, 40 м, 20/возможностью погружения на глубину до 30 м, 10/15 м, 6 м, 2 м, 70 см
2. Уровень выхода RF: 2Vpp
3. Диапазон КСВ: 1 ~ 9,9
4. Диапазон сопротивления: 10 ~ 500 Ом
5. Диапазон реактивации:
6. Диапазон измерения:
7. Диапазон измерения C:
8. Внешняя мощность: DC 10,8 ~ 12 В
9. Батарея: 8 * AA щелочная батарея
10. Энергопотребление: <150 мА (кв диапазоны, б/л выкл), <165мА (БУ диапазоны, б/л выкл)
11. Вес: 0,6 кг
12. Размер: 155 (Ш) × 100 (Д) × 55 (В)

Руководство пользователя для загрузки

Посылка:

Одна антенна анализатор

Один кабель питания
