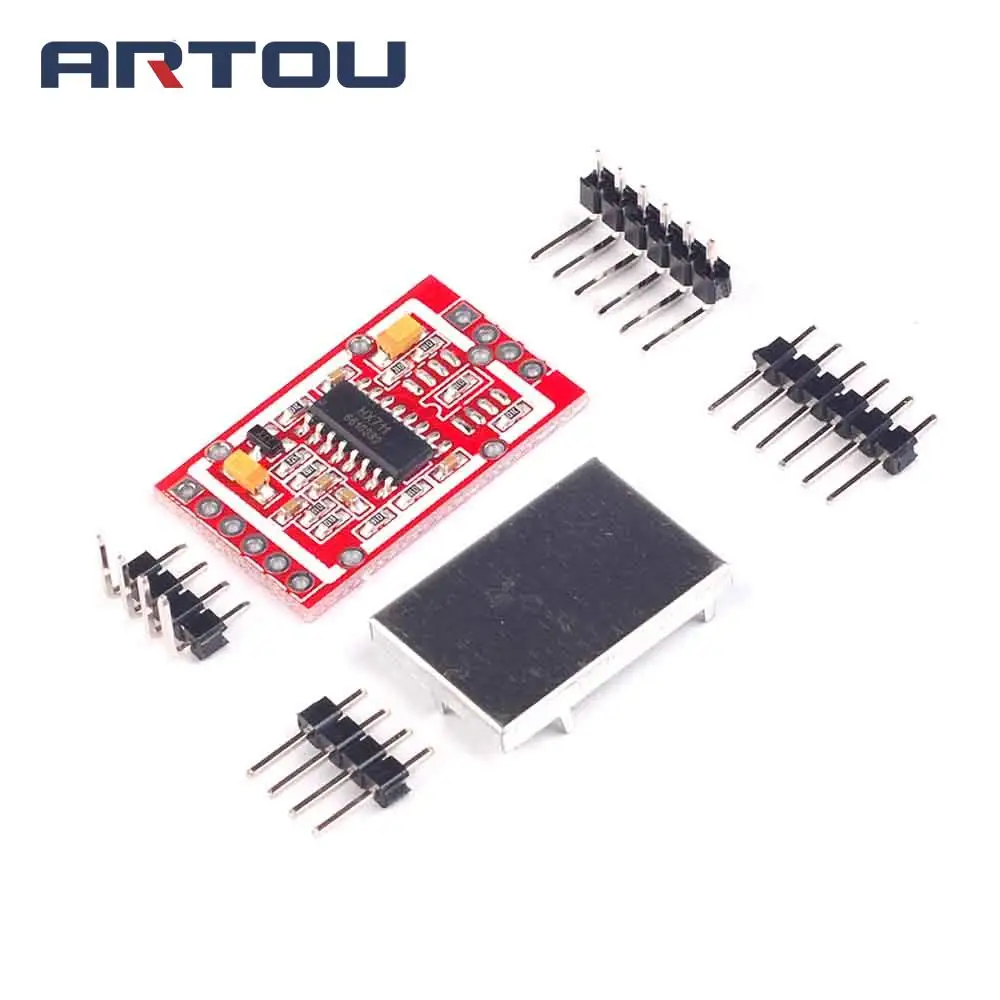

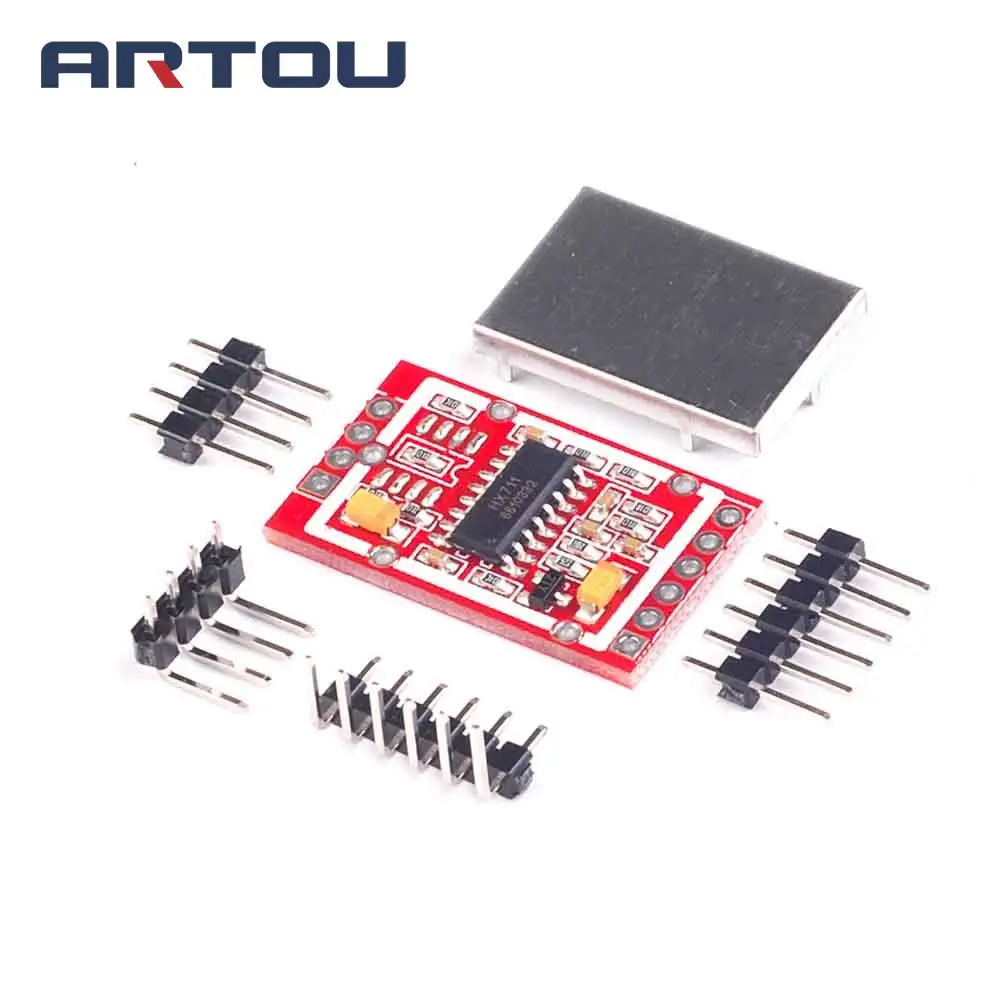

HX711 двухканальный 24-битный аналого-D преобразования взвешивания Сенсор модуль с металлической Shied

Описание

Модуль обнаружения:
1. предварительный Быстрый вывод: Отключите все модули модуля, только поставьте 5 в к модулю (то есть, vcc подключен к + 5 В, gnd заземлен), затем короткий порт ck модуля до заземления, а затем измерить + заземление напряжения. 4,5 в или около того, затем Измерьте порт DO/RX до заземления напряжения, это должно быть около 0 В, если напряжение соответствует, модуль является 99% нормальным.
2. полное тестовое суждение: Используйте тестовую схему, предоставленную магазином, чтобы построить схему, дайте 89c51 одночиповый компьютер для шестигранной тестовой программы, предоставленной магазином, затем Подключите компьютер с последовательным кабелем, выполните помощник последовательного порта на компьютере, вы можете получить тестовую цепь. Показания сообщаются, и чтение является нормальным, что означает, что модуль является нормальным.
Рабочее напряжение модуля: 4,8-5,5 В
Типичные ток 1.6mA
Объем: длина 2,9 см * ширина 1,7 см * Высота 0,4 см
Перемычка J1 за модулем-это скорость вывода данных чипа HX711, выбранного на частоте 80 Гц/10 Гц. J1 открытый канал, скорость выхода 80 Гц, то есть преобразование ad 80 раз в секунду, J1 коротко, и скорость выхода 10 Гц.
Основные особенности модуля:

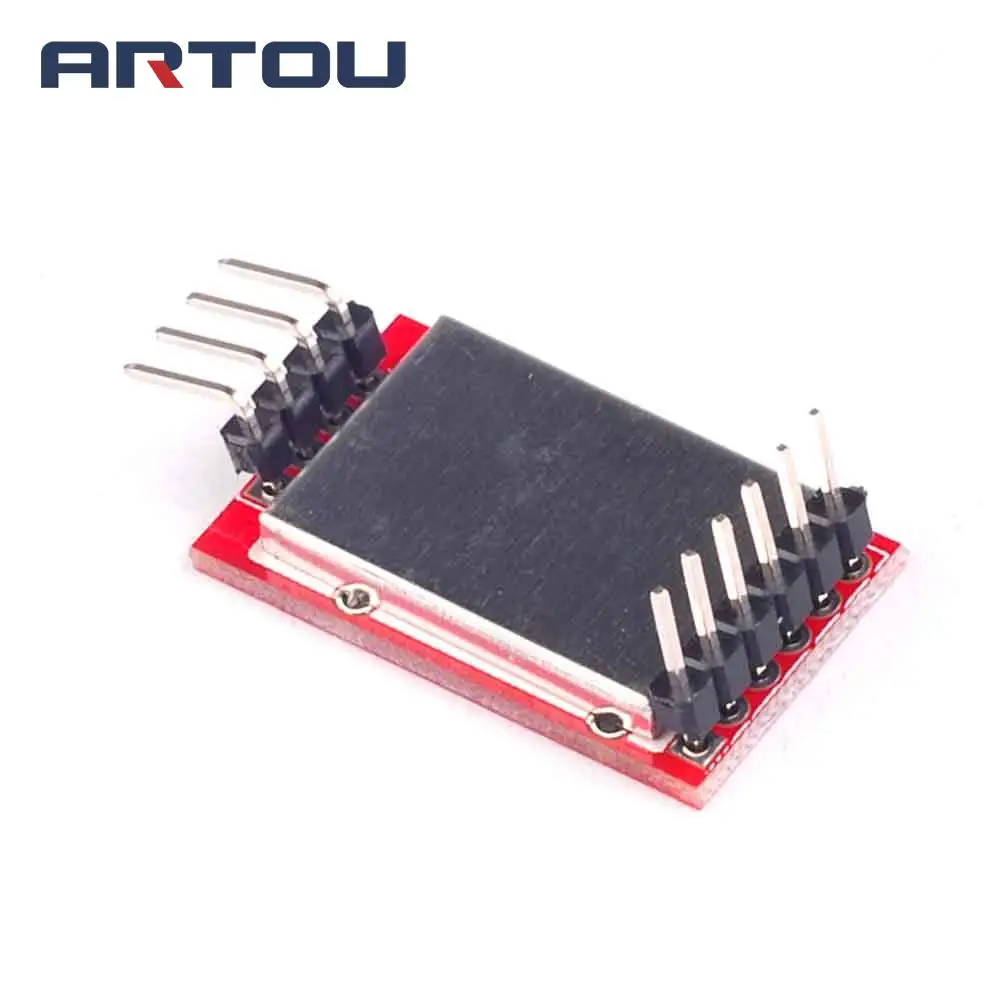

● С металлическим экранированием, сильным анти-помехи, резервный cpu (STC15F104) положение, вы можете обновить вторичное развитие.
● Двусторонний выбор дифференциального входа
● Программируемый усилитель с низким уровнем шума на чипе с возможностью выбора 32,64 и 128
● Схема регулятора напряжения на чипе может непосредственно питать внешние датчики и преобразователи A/D на чипе
● На чипе часового генератора не требуется никаких внешних устройств, при необходимости может использоваться внешний кристалл или часы.
● Включение автоматического сброса
● Простое цифровое управление и Последовательная связь: все элементы управления являются входными контактами, и встроенные регистры не должны быть запрограммированы.
● Выбор скорости передачи данных на выходе 10 Гц или 80 Гц
● Синхронно подавляет помехи питания 50 Гц и 60 Гц
● Энергопотребление (включая регулируемую цепь питания):
● Типичный Рабочий ток: <1,7 мА, ток выключения: <1μA
● Диапазон рабочего напряжения: 2,6 ~ 5,5 В
● Диапазон рабочих температур:-20 ~ + 85 °C
