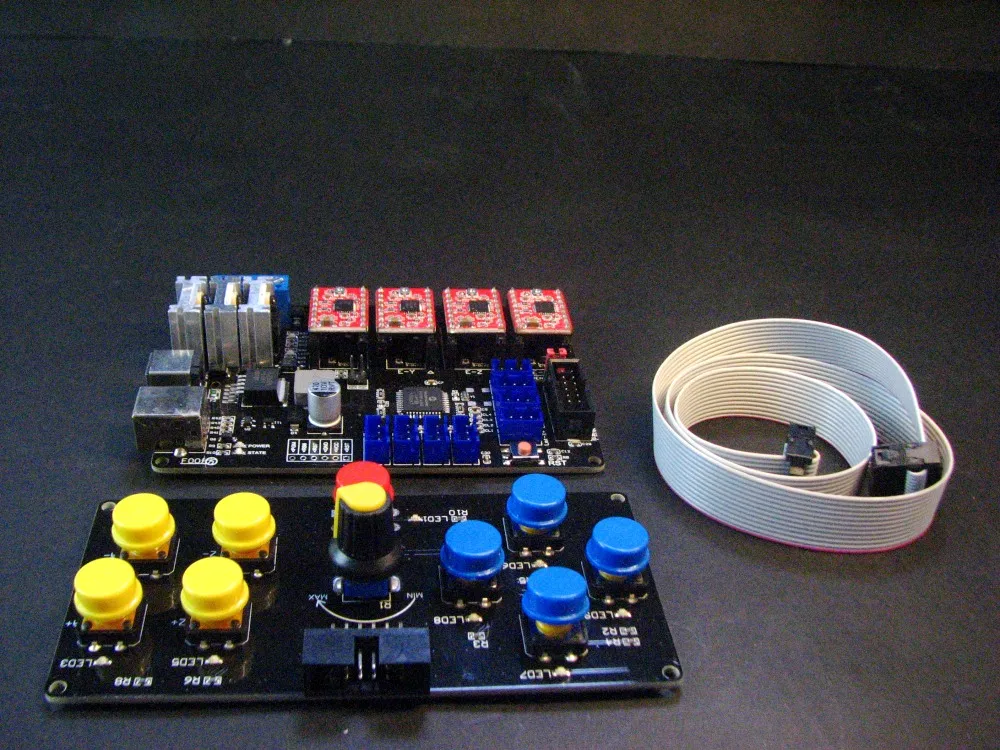

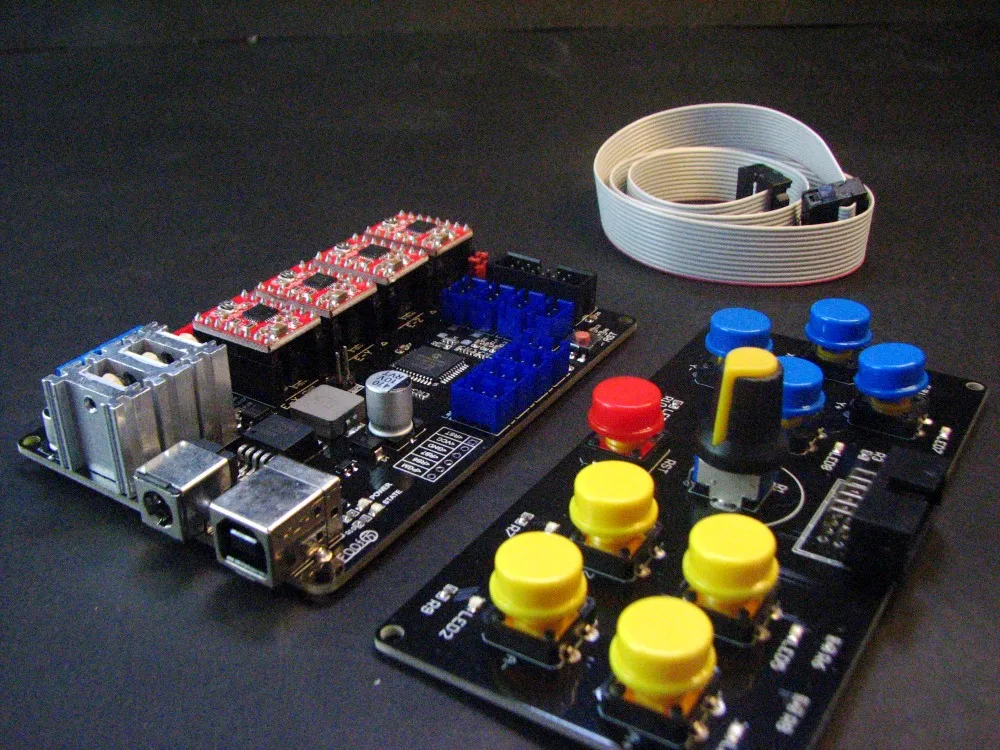

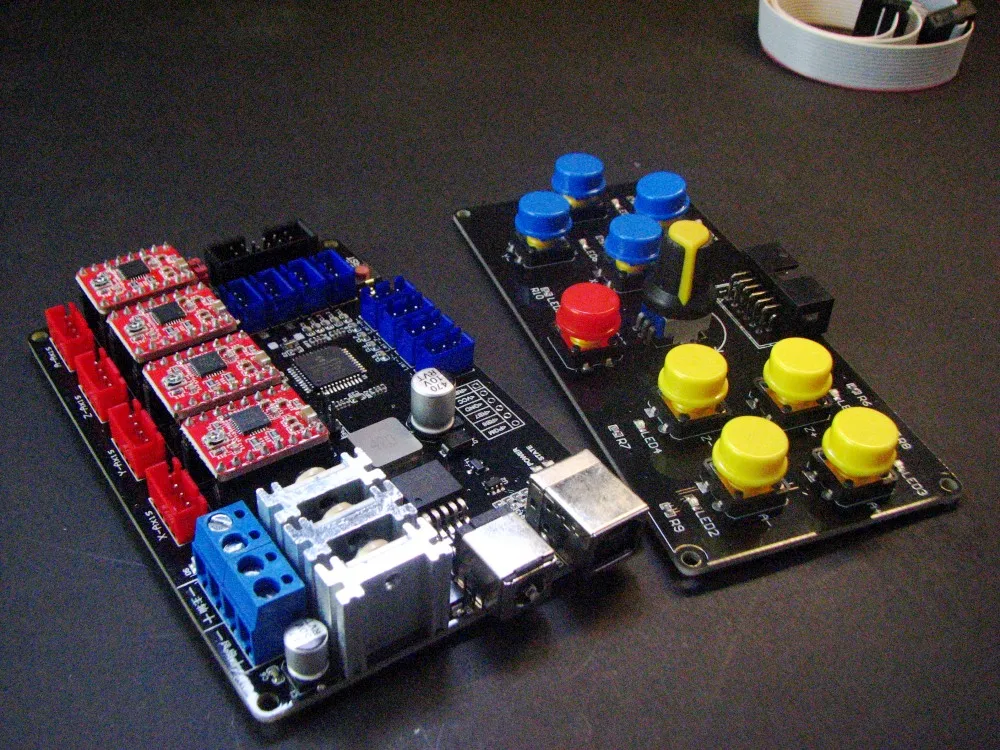

USB ЧПУ 4 оси гравировальный станок Операционная карта

Лучше, чем GRBL, стабильная производительность, может быть изготовлена из лазерной гравировки, гравировальной машины с чпу, электрических частей для обеспечения технической поддержки

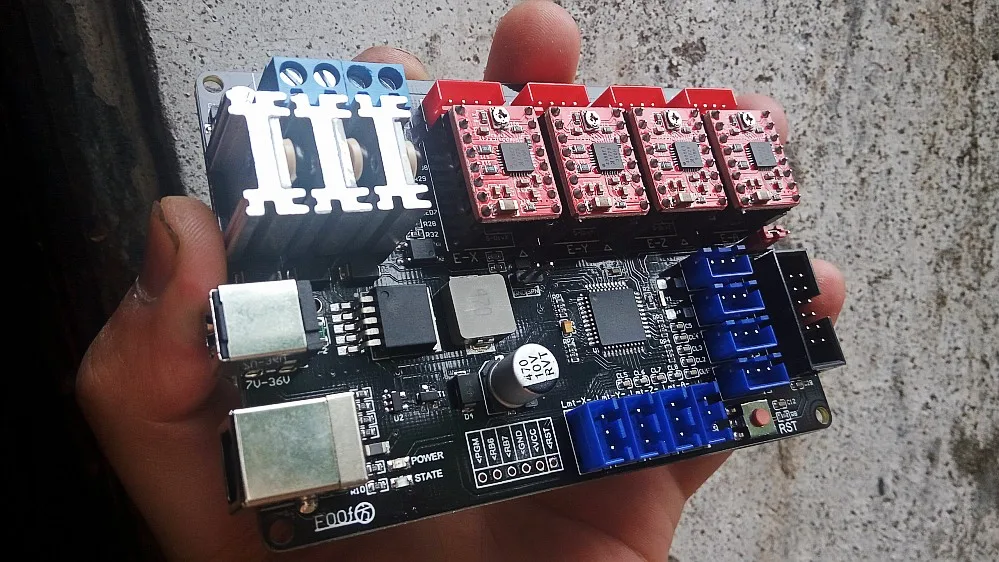

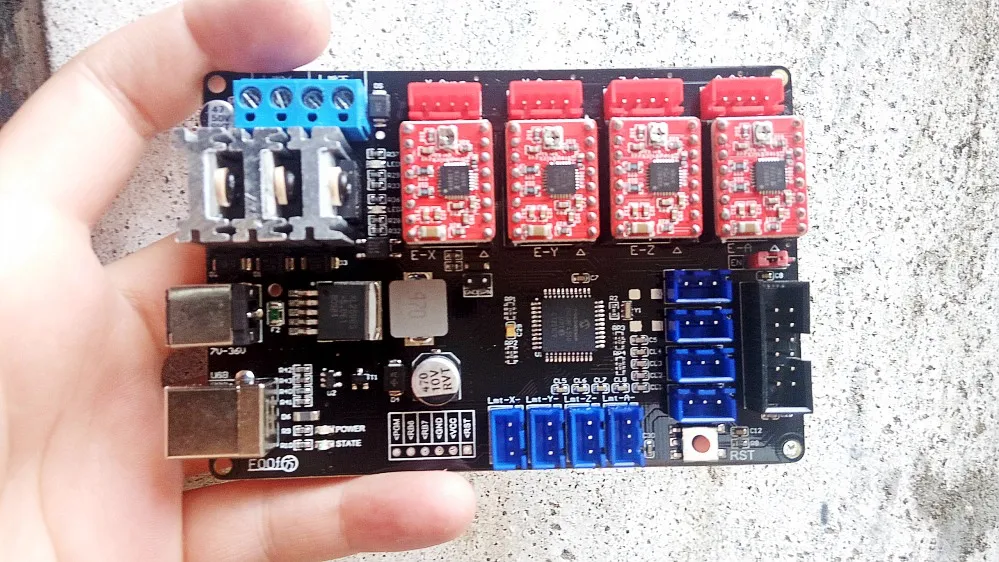

Плата использует 1,6 мм высококачественную пластину класса а, надежную и стабильную.

Входное напряжение (источник питания платы): 12 в до 24 в может быть

Выход сигнала:

1: вентилятор: для охлаждения шпинделя, напряжения и напряжения питания, ток 5а, G код M8 может быть открыт

2: шпиндель: мотор шпинделя, напряжение и напряжение питания, ток 5а, мощность шпинделя может быть подключена к внешнему реле в качестве переключателя. G код M3 открытый, M5 выкл.

3: охлаждающий туман: напряжение и напряжение питания, ток 5а. Код G M7 открыть

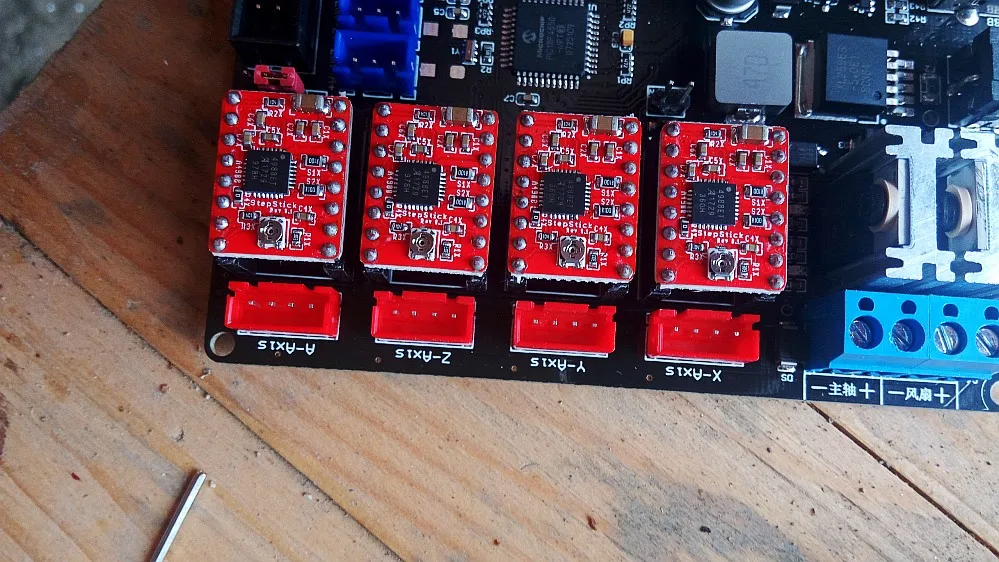

4: выходной сигнал мотора оси X, максимальный ток 1,5 а.

5: выходной сигнал мотора оси Y, максимальный ток 1,5 а.

6: ось Z выходной сигнал двигателя, максимальный ток 1,5 а.

7: выходной сигнал мотора оси, максимальный ток 1,5 а.

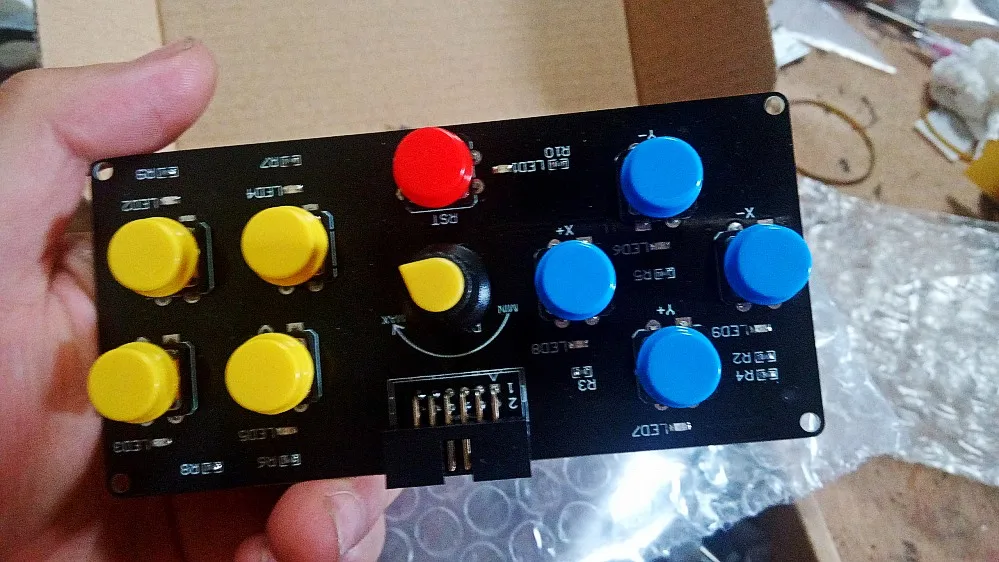

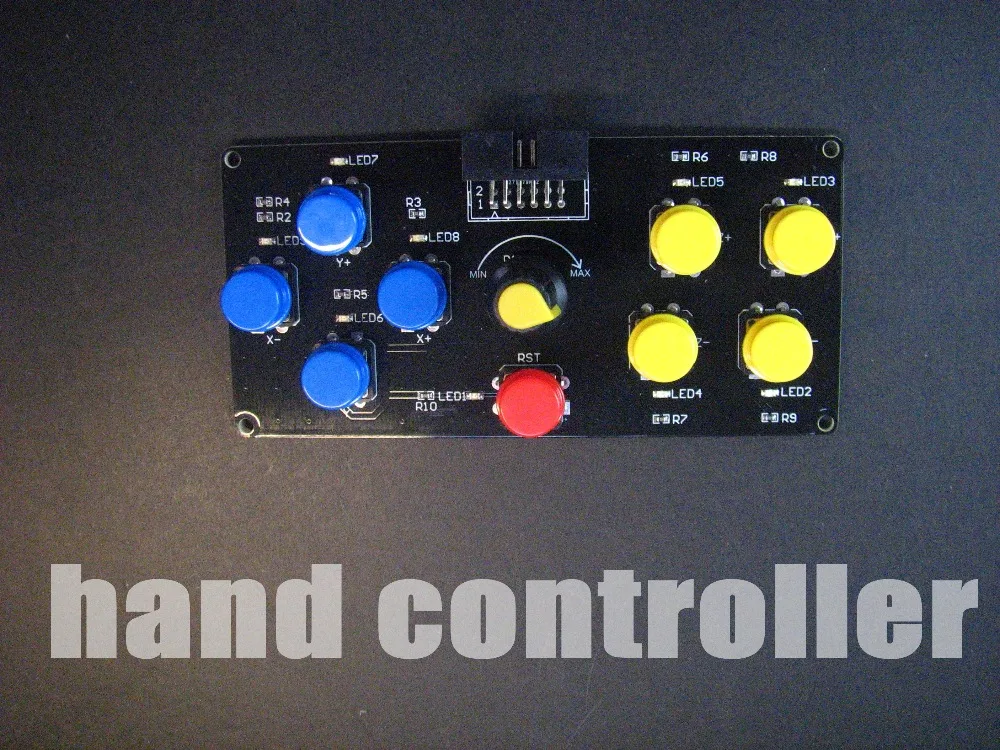

9: интерфейс ручного управления: подключение ручного управления

Вход сигнала:

1: максимальный диапазон оси X + и минимальный предел X-.

2: максимальный диапазон оси Y + и минимальный предел Y-.

3: максимальный диапазон Z + и минимальный предел Z-.

4: максимальный диапазон оси A + и минимальный предел A-.

5: кнопка сброса: нажмите кнопку сброса системы, используется для аварийного выключения

Интерфейс программного обеспечения
