Mega 2560 PRO(встраивание) CH340G/ATmega2560-16AU, без пинхедов. Совместим с Arduino Mega 2560

Описание

Описание:

Встраивание версии Mega 2560 CH340G/ATmega2560-Совместимость с Arduino Mega 2560 платы. Построенный на микроконтроллере Atmel ATmega2560 и интерфейсном чипе USB-UART CH340G.
Плата имеет компактные размеры 38x55 мм. Это хорошее решение, чтобы сделать ваш окончательный проект по припою прото-платы.
Плата по функциональности аналогична Arduino Mega 2560. Это Встроенная плата, но такая же стабильная, и использует оригинальные чипы ATmega2560 (16 МГц).
Плата использовала чип CH340G в качестве преобразователя UART-USB. При работе в частоте 12 МГц, давая стабильный результат обмена данными (требуется установка драйверов на компьютер).
Mega PRO (встраивание) 2560 CH340G/ATmega2560-подключается к компьютеру через кабель microUSB (используется практически для всех смартфонов Android).
Вы можете поставить питание на плату через разъем MicroUSB или для питания pinheaders. Регулятор напряжения (LDO) может иметь дело с входящим напряжением от 6 В до 9 В (peack 18 в) DC. Выходной ток для 5 В-около 800 мА, для 3,3 В-около 800 мА (обратите внимание, что чем выше входное напряжение, тем ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.

Так что не стоит беспокоиться о pineaders.

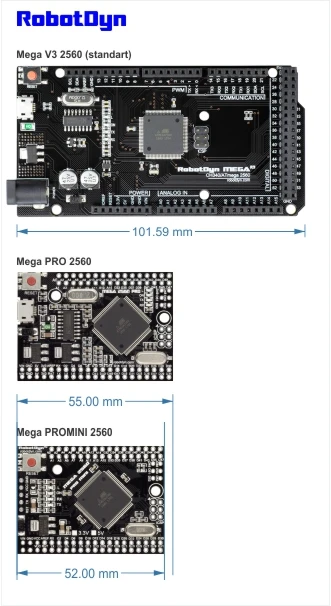

На picure вы можете увидеть реальный размер этой платы, сравните с размером Mega Rev3

Mega 2560 PRO(встраивание) CH340G/ATmega2560-16AU, без пинхедов. Совместим с Arduino Mega 2560

Технические данные: & nbsp;

Форм-фактор-Mega PRO, Микроконтроллер-ATmega 2560 (16 МГц), Интерфейс USB-UART-CH340G (12 МГц), Входное напряжение-6-9 В (нормальное 6-8 в), Гнездо подключения ПК-MicroUSB, 70 цифровой ввод/вывод, 16 аналоговых входов, 14 PWM, 4 автобуса UART.
