T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

Описание

Бесплатная доставка T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5 ~ 24 В T-1000S DMX 512 RGB контроллер

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

Описание:
Слот для карт памяти:

Тип: SD карты

Объем: 128 МБ-2 Гб

Файл магазина: *. led

Физические параметры:

Рабочая температура:-30-85 градусов Цельсия

Рабочее напряжение: DC5V/DC7.5-24V

Рабочая мощность: 2 Вт

Вес: 0,3 кг

Размеры: l165mm×w80mm×h30mm

Порт сигнала: 3pin Соединительный порт

T-1000S Системы Особенности
1,32-65536 серый, поддержка программной гамма-коррекции.

2. Опорная точка, линия, поверхность, правила и специальная форма ручки.

3. Однопортовый выход, может поддерживать 2048 пикселей.

4. Несколько контроллеров могут быть каскадными вместе и работать синхронно,

Воспроизвести содержимое, сохраненное на sd-карте.

5. Совместимость с однолинейными или двухлинейными чипами.

Примечание:

При нагрузке контроллера T1000S менее 512 пикселей Частота кадров может достигать 30 кадров в секунду.

При T-1000s управления более 512 пикселей Частота кадров автоматически замедляется.

Поддержка IC (один IC символизирует точку пикселя)

1. T-1000 системы
Уровень серого цвета 1,32-256, поддержка программной гамма-коррекции.
2. Поддержка правил и специальной формы ручки.
3. Однопортовый выход, может поддерживать 2048 пикселей.
4. Автономный (sd-карта) контроль, воспроизведение содержания, сохраненного на sd-карте.
5. T-1000 хранить максимум 16 программ, копировать несколько файлов на sd-карту в порядке,
После форматирования sd-карты в формате “FAT”.
6. Программа должна быть названа в заказах. Так же, как: 00_1.led, 01_1.led, 02_1.led.
Примечание: 1. При T-1000 управления контроллером менее 512 ламп частота кадров может достигать 30 кадров в секунду. Когда T-1000 контролировать более 512 ламп и менее 2048 ламп, частота кадров автоматически замедляется.
2. T-1000 должны использовать новое программное обеспечение LedEdit 2012.
2. Поддержка чипов:

Тип чипа	Код программного обеспечения и КонтроллерТип	Лампы/(макс.)	Обратите внимание
LPD6803, D705, 1101,6909, 6912	T-1000-6803	2048 пикселей
LPD8806, LPD8809	T-1000-8806	2048 пикселей
TM1803, TM1804, TM1809, TM1812	T-1000-TM	2048 пикселей	TM1804 и TM1809 делятся на высокие и низкие
TM1903, TM1904, TM1909, TM1912	T-1000-TM19	2048 пикселей
UCS6909, UCS6912, UCS7009, UCS5903	T-1000-UCS-32	2048 пикселей
UCS1903, UCS1909, UCS1912	T-1000-UCS-256	2048 пикселей	1903 и 1909 делятся на высокие и низкие
UCS3903	T-1000-UCS-1024	2048 пикселей
DMX512	T-1000-DMX	170/512 пикселей	Совместим со стандартными DMX512
WS2801, WS2803	T-1000-WS	2048 пикселей
WS2811	T-1000-WS2811	2048 пикселей	WS2811 делится на высокий и низкий
DS189	T-1000-DS189	2048 пикселей
TLS3001, TLS3002, TLS3008	T-1000-TLS	• Число пикселей
P9813	T-1000-P9813	2048 пикселей
SM16715	T-1000-SM16715	2048 пикселей	SM16715 делится на высокий и низкий
SM16716	T-1000-SM16716	2048 пикселей
BS0901, BS0902	T-1000-0901	2048 пикселей
BS0815	T-1000-0815	2048 пикселей

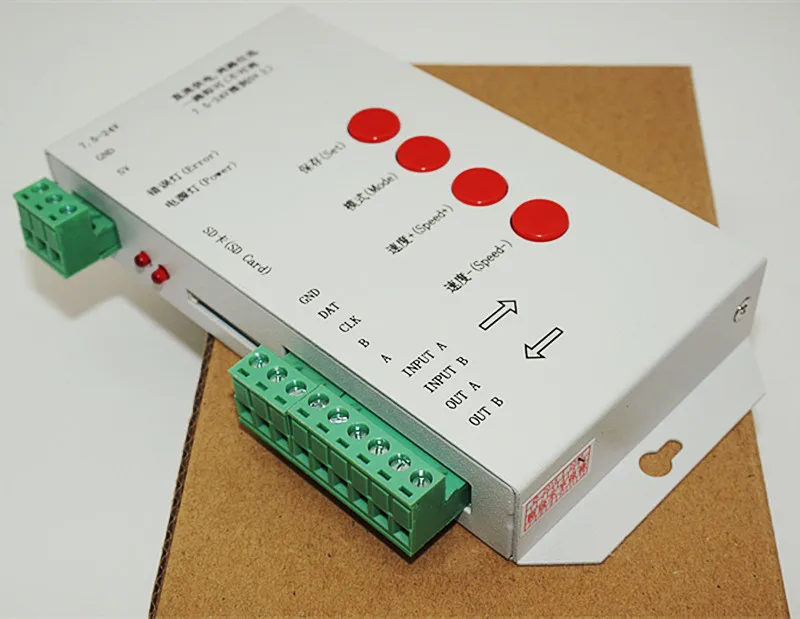

3. Определение печати:

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

Сигнал ttl (сигнал 245/spi): сигнал RS485.

CLK	Часы сигнала	B	Сигнал A/DMX +
DAT	Сигнал передачи данных	А	Сигнал B/DMX-
GND	Заземления сигнала	GND	Заземления сигнала

Примечание:Для сигнала ttl (SPI) источник сигнала контроллера должен напрямую подключаться к светодиодный заземлению.

4. Режим подключения

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

T-1000 Один ttl (SPI) сигнал и один порт сигнала RS485 выход, может контролировать 2048 пикселей/ламп Когда светодиодный чип является однолинейным чипом только с данными, то просто нужно подключить к DAT и GND контроллера. Если светодиодный чип-это двухлинейный чип с DAT и CLK, то его необходимо подключить к DAT, CLK и GND контроллера. Если вам нужно использовать сигнал RS485, вам нужно подключить контроллерАИнтерфейсСветодиодный светильник A (DMX +), контроллерBИнтерфейсСветодиодный светильник B (DMX-), Если вам нужно управлять новым типом IC контроллером, режим программного кода: T-1000-IC модель

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

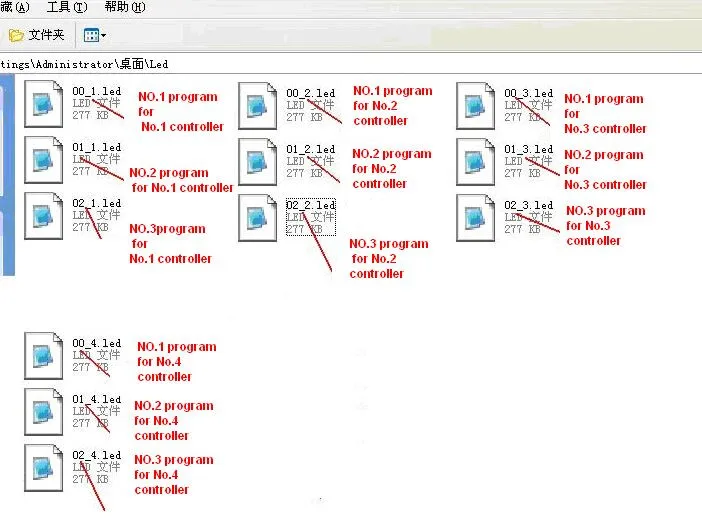

5.Название программы:(Правило как именовать программы :)

Название контроллера № 2:

"00 _ 1. led" --------- Программа № 1 для контроллера № 1

"01 _ 1. led" --------- Программа № 2 для контроллера № 1

"02 _ 1. led" --------- Программа № 3 для контроллера № 1

……

"15 _ 1. led" --------- Программа № 16 для контроллера № 1

Название контроллера № 2:

"00 _ 2. led" --------- Программа № 1 для контроллера № 2

"01 _ 2. led" --------- Программа № 2 для контроллера № 2

"02 _ 2. led" --------- Программа № 3 для контроллера № 2

……

"15 _ 2. led" --------- Программа № 4 для контроллера № 2

…

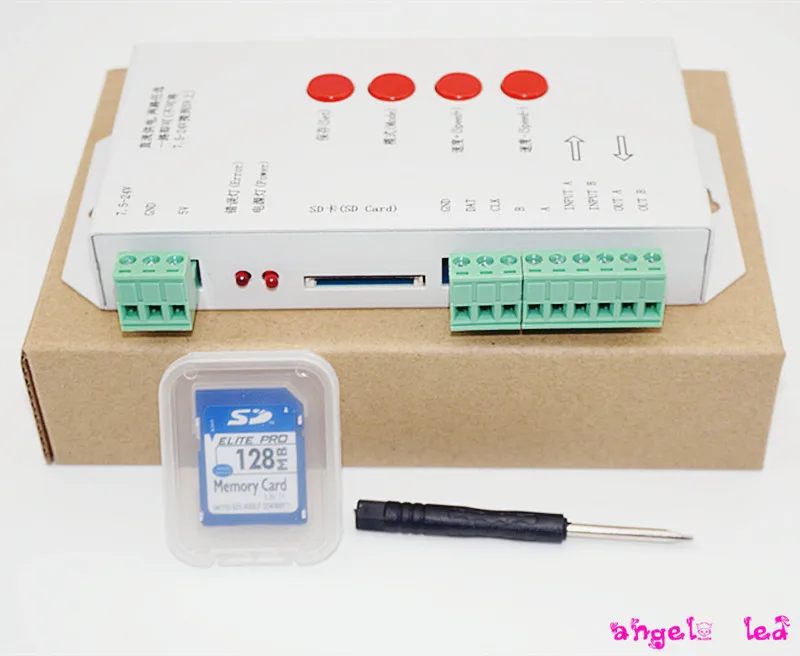

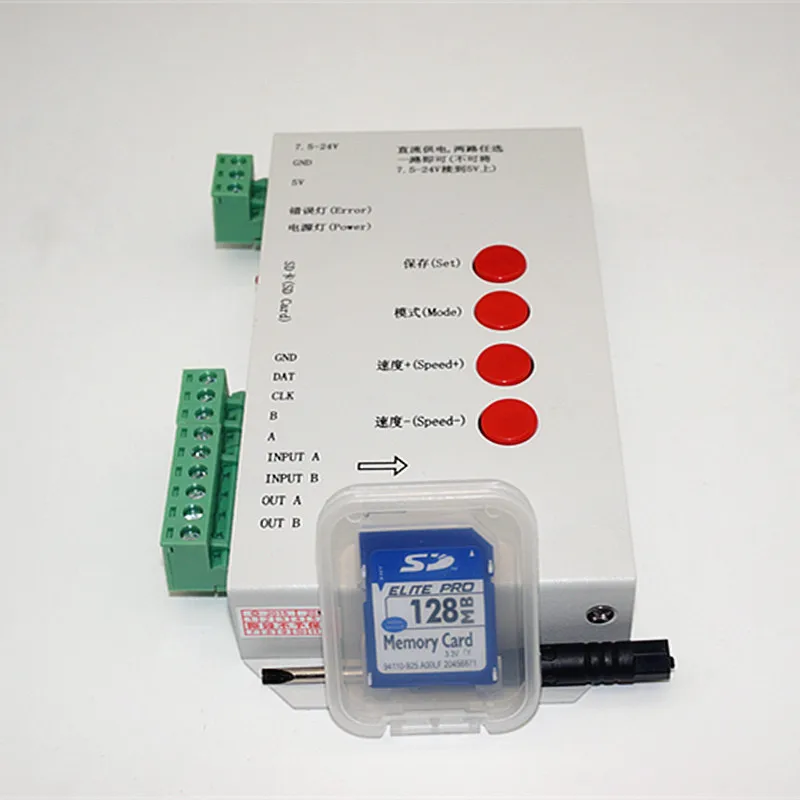

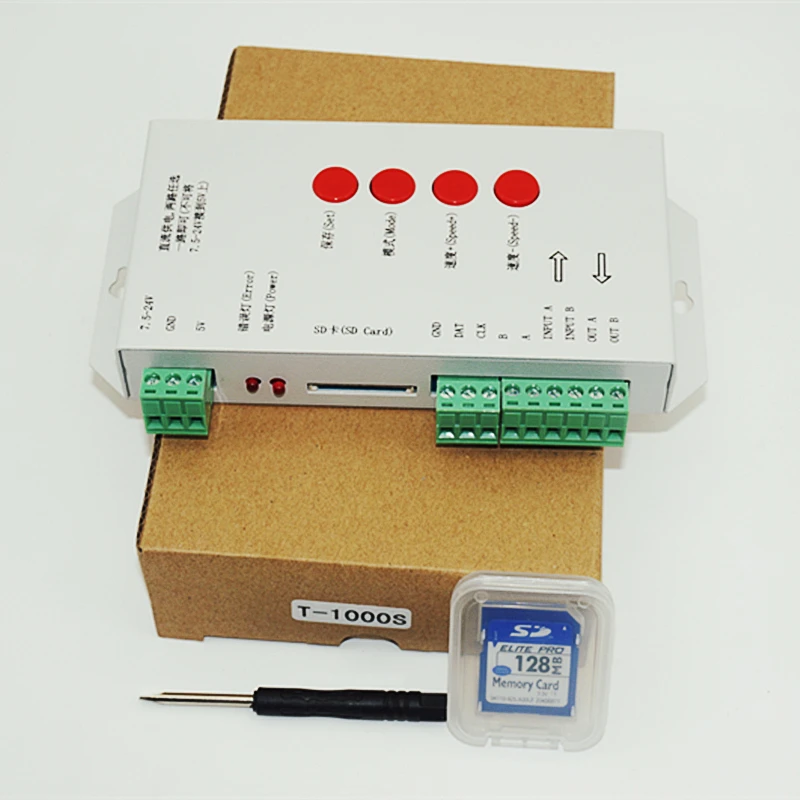

На фото:

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

6. Особые параметры

Слот для карт памяти:

Тип: SD карты(Рекомендуется использовать высокоскоростную sd-карту)

Ёмкость: 128 МБ-1 Гб

ФорматЖира капсулы потери веса

Храните Файл:*.

Физические параметры:

Рабочая температура:-30-85

Рабочее напряжение: DC5V/DC7.5-24V

Рабочая мощность: 1 Вт

Размер: l165mm×w80mm×h30mm

Вес: 0,35 кг

Порт сигнала: 3pin Соединительный порт

Примечание:

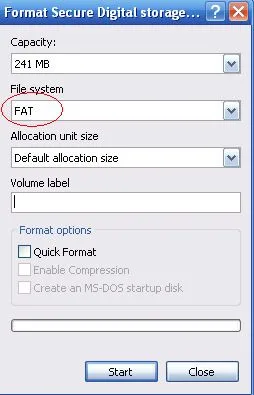

Перед копированием файлов на sd-карту, sd-карта должна быть отформатирована в формате FAT

T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S DMX 512 RGB контроллер

Sd-карта в контроллере не может быть горячей заменой, подключите sd-карту каждый раз, необходимо сначала отсоединить блок питания

6. Выявление и устраниение неисправностей

Вопрос 1:: После питания Индикатор ошибки T-1000 мигает без отображения

Ответ:Индикатор ошибки мигает означает, что контроллер не правильно считывает карту, возможные проблемы:

1. Sd-карта пуста, без файла эффекта.

2. Файл эффектов в sd-карте и модели контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффектов * led.

3. Sd-карта не отформатирована в FAT перед копированием файлов эффектов.

4. Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

5. Замена sd-карты, а затем проверка, чтобы исключить возможность плохой sd-карты

Вопрос № 2: Контроллер включен, индикатор нормальный, но лампы не меняются

Ответ:Причины этого таковы:

1. Проверьте, правильно ли подключена сигнальная линия освещения и контроллер

2. Если ttl сигнал получен, лампа и контроллер должны быть общей поверхностью, это означает, что Подключите освещение & prime; s и контроллер & prime; s заземление вместе

3. Проверьте, соответствует ли выбранная модель во время отображения файлов на sd-карте чипам, используемым при освещении
