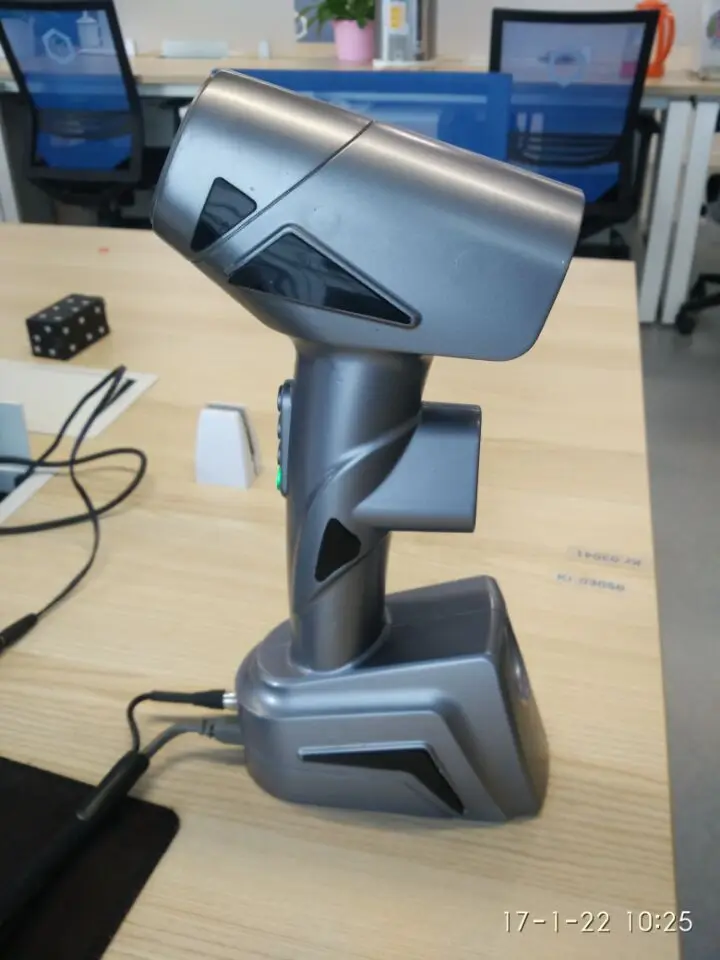

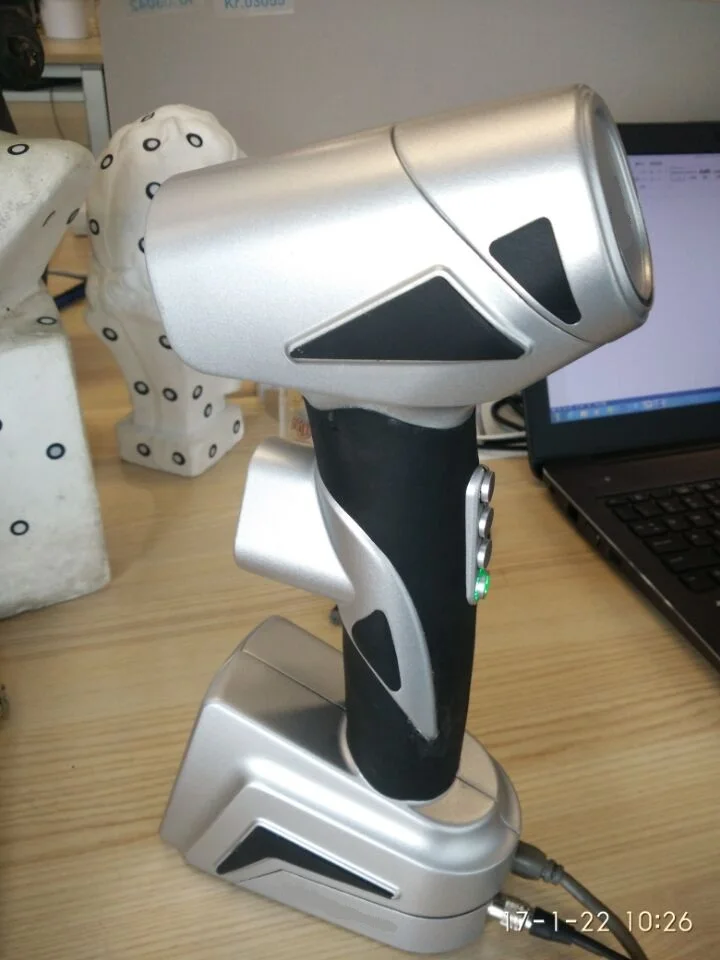

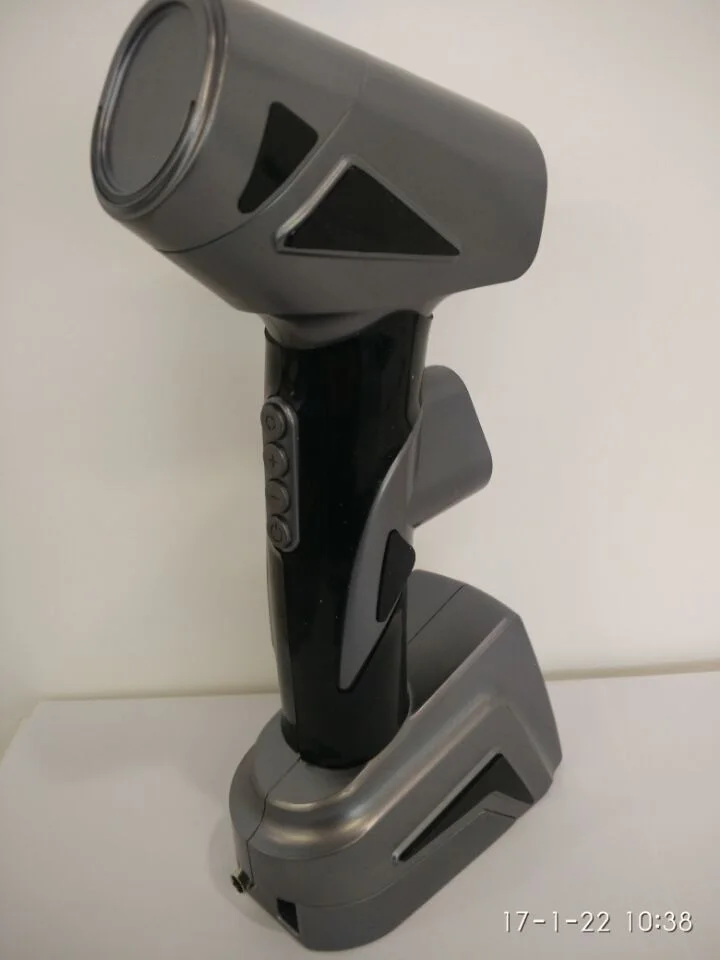

Лазерный ручной 3D портативный сканер, машина для трехмерного сканирования данных, замена Handyscan700 Creaform

Описание

Лазерный ручной 3D портативный сканер, машина для трехмерного сканирования данных, замена Handyscan700 Creaform

SW-300H/SW-700H, с инновационным и ультрапортативным (0,8 кг) портативным дизайном, отличается высокой точностью и высокой надежностью. В то же время используется портативный режим работы. Будь то в узком рабочем месте или ярком снаружи, независимо от текстуры и цвета объекта, размера и сложности детали,SW-300 H/SW-700HЧто принимает новый линейный лазерный массив и высокоскоростную технологию 3D сканирования можно использовать в ситуации, когда нет внешней системы позиционирования, штатива или приспособления.

Основные Особенности:

Светильник и простота в эксплуатации

Светильник удобный (0,8 кг), узкое пространство доступно, внешний зажим позиционирования не требуется;

Большой измерения пространства

Почти неограниченное 3D сканирование, не зависит от размера, текстуры и цвета объекта;

Высокая точность, высокая скорость

Точность до 0,03 мм, по немецкому стандарту VDI/VDE 2634. Высокоскоростное сканирование: 240000 сканирования/сек;

Высокая совместимость

Совместимые фотографические 3D фотограмметрические системы, измерение большой заготовки.

Основные преимущества:

Метрологические измерения:Точность до 0,030 мм (0,0012 дюйма), разрешение до 0,050 мм (0,002 дюйма), высокая повторяемость и отслеживаемый сертификат.

Точность в реальных условиях:Независимо от условий окружающей среды, настройки детали или пользователя.

Жесткая установка не требуется:Оптические отражатели используются для создания опорной системы, которая «заблокирована» к самой детали, поэтому пользователи могут перемещать объект любым способом, каким они захотят во время сканирования (динамическая ссылка). Изменения окружающей среды не влияют на качество и точность сбора данных.

Самопозиционирование:3D сканер SW-300H/SW-700H представляет собой систему сбора данных и собственную систему позиционирования. Это означает, что не требуется никаких внешних устройств слежения или позиционирования. Он использует триангуляцию для определения ее относительного положения к детали в реальном времени.

Надежный:Последовательные и повторяемые результаты во всех условиях работы или средах.

Калибровка по требованию пользователя:Сканер можно калибровать так часто, как это необходимо (повседневная основа или перед каждым новым сканированием). Калибровка занимает около 2 минут и гарантирует оптимальную работу.

Автономное устройство:Нет необходимости в внешней системе позиционирования, кронштейнах, штативе или приспособлении.

Сканирование на ходу:Вы можете взять его с места на место или использовать его дома или на месте.

Легкий:Вес до 1 кг.

Маленький размер:Помещается в чехол размером с переноску.

Легкий доступ к ограниченному пространству:Благодаря небольшому размеру и гибкому расстоянию.

Самый быстрый 3d-сканер на рынке:В 25 раз быстрее среднего продукта.

Наибольшая скорость измерения среди всех лазерных сканеров:480000 мер/с.

Автоматические сетчатые ток на выходе:Готовые к использованию файлы, прямо по мере завершения приобретения.

Быстрая интеграция рабочих процессов: используемые файлы сканирования могут быть импортированы в программное обеспечение RE/CAD без постобработки.

Дружественный:Очень короткая кривая обучения, независимо от уровня опыта пользователя.

Быстрая настройка:Работает менее чем за 2 минуты.

Прямая сетки ток на выходе:Без сложного выравнивания или обработки облака точек.

Визуализация в реальном времени:Посмотрите на экран компьютера, чтобы увидеть, что вы делаете и что еще нужно сделать.

Универсальность:Практически безграничное 3D сканирование-независимо от размера детали, сложности, материала или цвета.

Технические характеристики

Партномер	SW-300H	SW-700H
Ищете наиболее эффективный способ обратного проектирования и/или проектирования? SW-300-это надежный инструмент, который поможет вам получить его.	SW-700H обеспечивает повышенную точность и разрешение. Это самый универсальный 3D сканер на рынке дляОсмотрИ требовательныхИнженерный.
Точность	До 0,040 мм (0,0016 дюйма)	До 0,030 мм (0,0012 дюйма)
Объемный точность *	0,020 мм + 0,100 мм/м (0,0008 в такой стране, как. + 0,0012 дюйма/фут)	0,020 мм + 0,060 мм/м (0,0008 в такой стране, как. + 0,0007 дюйма/фут)
Объемная точность (с maxshot 3D) *	0,020 мм + 0,025 мм/м (0,0008 дюйма + 0,0003 дюйма/фут)
Разрешение	0,100 мм (0,0039 дюйма)	0,050 мм (0,0020 дюйма)
Скорость измерений	205000 измерений/s	480000 измерений/s
Светильник источника	Zenfone 3 laser кресты	7 лазерных крестов (+ 1 дополнительная линия)
Класс лазера	2 м (безопасный для глаз)
Область сканирования	225x250 мм (8,8x9,8 дюйма)	275x250 мм (10,8x9,8 дюйма)
Дистанции	300 мм (11,8 дюйма)
Глубина резкости	250 мм (9,8 дюйма)
Часть размерный ряд (Рекомендуется)	0,1-4 м (0,3-13 футов)
Программное обеспечение	Vxelements
Выход форматов	. Дэ. Fbx. Ma. Obj. Прослойные покрышки. Stl. Txt,. Wrl,. x3d,. x3dz,. ЗПР
Совместимое программное обеспечение	3D системы (Geomagic® решения), инновационное программное обеспечение (PolyWorks), dassaft (CATIA V5 и SolidWorks), PTC (Pro/ENGINEER), Siemens (NX и Solid Edge), autoCAD (Inventor, Alias, 3ds Max, Maya, Softimage).
Вес	0,85 кг (1,9 фунтов)
Размеры	77x122x294 мм (3,0x4,8x11,6 дюйма)
Стандарт надежного соединения	1 х USB 3,0
Диапазон рабочих температур	5-40 °C (41-104 °F)

Применение:

Образование

С 3D цифровым оборудованием, 3D цифровым программным обеспечением, 3D принтером, видами CAD/CAM/CAE программного обеспечения, 3D системой обнаружения сканирования, 3D печатью и производственным оборудованием, передовой лазерной системой, инженерно-тренировочный центр колледжа расширен до интегрированной платформы и предоставляет экспериментальную поддержку для цифровых исследований и разработок продуктов, И механической моделирования в мастерской и производственной линии.

Цифровые ювелирные изделия

SW-300H/SW-700H предоставляет клиентам в ювелирной промышленности интегрированные решения для оцифровки 3d и 3d печати. Примените новейшие технологии 3d печати и 3d сканирования в ювелирном дизайне. С помощью 3D цифровой и 3D технологии печати, трансформация от традиционной производственной модели к цифровой и быстрое решение производства ювелирных изделий в ювелирной промышленности может быть осуществлена.

Цифровые слуховые аппараты

С 3D сканированием, CAD/CAM технологией, аудиологи, производители, сервисные центры могут проектировать и производить идеальные индивидуальные слуховые аппараты, формы для ушей, защиты от шума и мягкие формы для клиентов. мы предоставляем интегрированное цифровое решение для индустрии слуховых аппаратов, используя сканер оттисков уха, программное обеспечение быстрого моделирования оболочки, 3d принтер.

Инженерный

Обратная конструкция-это ключевой шаг в обратной инженерии. Дизайнеры получают 3D цифровую модель настоящего продукта, обрабатывают поверхность образца продукта (3D сбор данных, 3D обработка данных). затем дизайнеры используют программное обеспечение, чтобы сделать модель САПР, делая анализ данных, переработку, программирование с ЧПУ, подвергая механической обработке с помощью системы САПР/САЕ/КАМ.

3D инспекции

Высокоточный 3D сканер SW-300H/SW-700H, фотограмметрическая система может интегрироваться с профессиональным программным обеспечением для проверки CAV, которое может быть

Применяется при сканировании и полноразмерном измерении и проверке для большинства промышленных частей, таких как промышленная Форма, лезвие турбины, прототип, пластмассовая впрыска, литьевая часть и т. д.

3D-печать и быстрое прототипирование

SW-300H/SW-700H 3D предлагает новейшие технологии быстрого прототипирования и 3D печати, чтобы помочь клиентам осуществить продукт в 3D.

Универсальное решение, 3D печать и быстрое прототипирование, комплексный процесс, ведущая в отрасли маленькая партия быстрая технология производства

Услуги по обучению

SW-300H/SW-700H 3D имеют отличный трехмерный дизайн и тренировочную команду, дизайнеров с многолетним опытом во многих областях, особенно в обратном проектировании, дизайне и производстве пресс-форм и т. Д.

Мы предоставляем услуги обучения, в том числе:

· Как использовать 3D сканер:

Мы предлагаем использование обучения 3D сканеру, включая установку, ввод в эксплуатацию, эксплуатацию и ежедневное техническое обслуживание и т. Д.

· Обучение по проектированию обратного оборудования:

Включая Imageware, Pro/E, UG, Geomagic, SolidWorks и другие профессиональные 3 d дизайн программного обеспечения промежуточного или продвинутого обучения, сделать 3 d дизайн персонал может квалифицированным применение в практической работе.

Услуги по техническому обслуживанию

· Гарантийный срок на оборудование, если повреждение оборудования вызвано нашим качеством, мы предоставляем бесплатное обслуживание; если нет, то наша компания несет ответственность за техническое обслуживание, но стоимость консультации с обеими сторонами.

· Мы обеспечиваем обслуживание продукта в течение всего срока службы, если товар не является гарантийным, мы все еще предоставляем техническое обслуживание, и стоимость консультации обеих сторон.

Консалтинговые услуги

· Наша компания предоставляет 7x24 часов горячей линии обслуживания клиентов

· Пользователь может с помощью различных способов связаться с нами, мы предоставим Бесплатные консультационные услуги.

Услуги план

· Наша компания будет поддерживать связь с потребителями регулярно, своевременно, чтобы решить проблему. Если устройство не работает, и пользователь не может решить проблему, наша компания отправит профессионального технического персонала на место, чтобы решить проблему.
