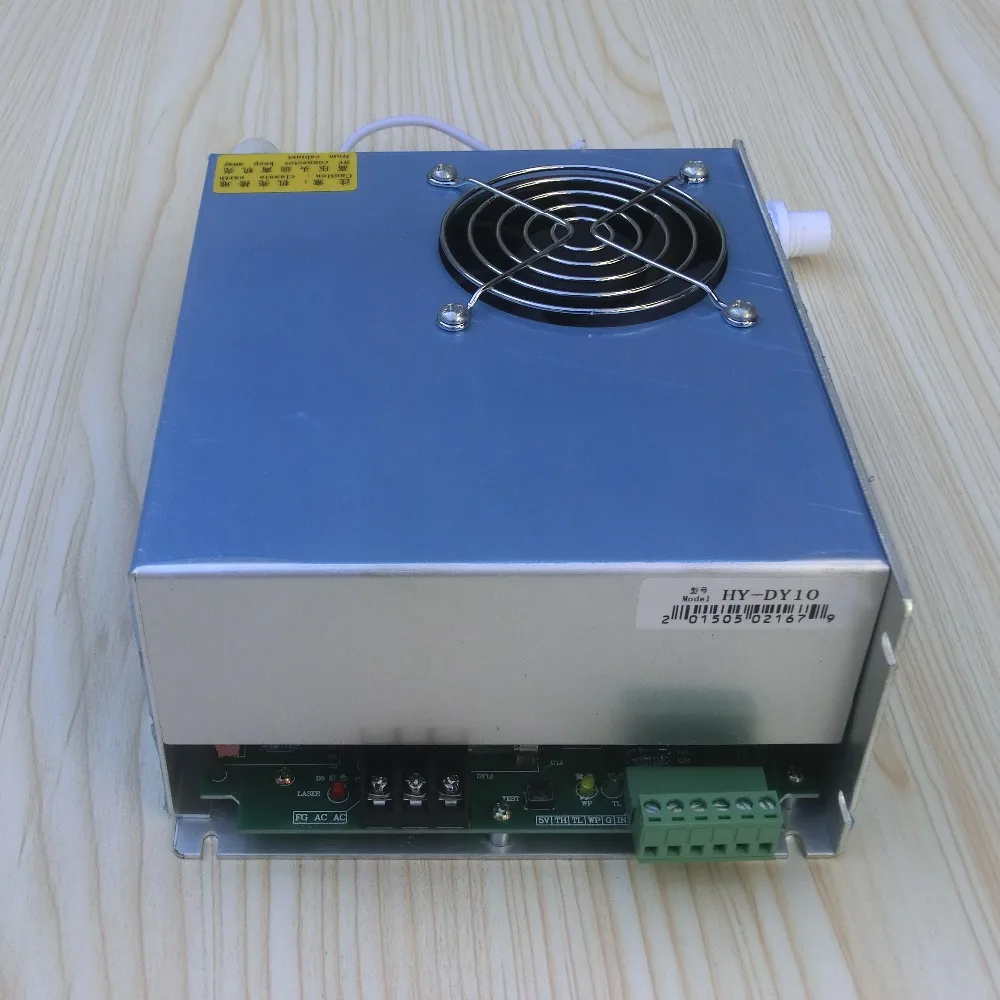

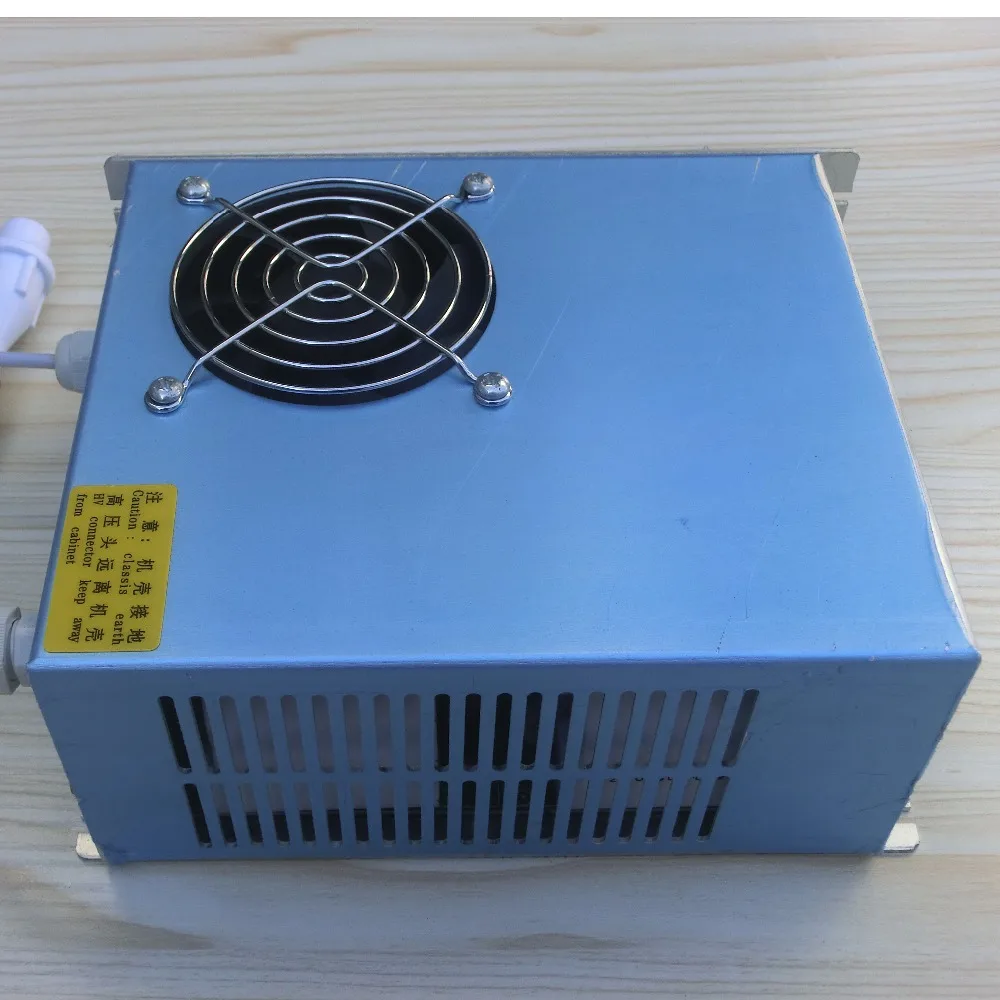

HY-DY10 80 Вт 90 Вт СО2 лазерный источник питания для RECI S2 W2 СО2 лазерная трубка 90 Вт и EFR лазерная трубка 80 Вт Лазерный Резак

Описание

HY-DY10 лазерный источник питания для RECI S2 CO2 лазерная трубка 90 Вт, также совместима с EFR лазерной трубкой

HY-DY10, HY-DY13 и HY-DY20 специально разработаны для лазерных трубок серии RECI S, включая S2, S4, S6 и S8. Эти серии блоков питания могут хорошо работатьС мощными лазерными трубками. Они продлевают срок службы лазерных трубок и увеличивают выходную мощность.HY-DY10, HY-DY13 и HY-DY20 также могут хорошо работать с лазерной трубкой EFR.

Хорошая релевантность: Они изготавливаются по индивидуальному заказу для высокомощных лазерных трубок, изготовленных в Пекине.

Режущая модель и модель на выбор: Для режущего станка, он имеет хорошую стабильность мощности и адаптируемость; для гравировального станка, он имеет быстрый отклик и идеальный эффект гравировки.Значительно продлевает срок службы лазерных трубок.

Простое управление, высокий или низкий уровень управления доступны: С уровнем ttl, он может контролировать запуск и остановку лазера. Есть переключатель защиты для проверки подачи воды и вентиляции.

Легко контролировать мощность лазера: Лазерный pwer может управляться как аналоговыми сигналами 0 ~ 5 В, так и PWM-сигналами.

Блок питания имеет собственную защиту от открытого замыкания: Когда источник питания правильно заземлен, он может работать в скором времени в условиях открытой цепи, так что лазерный источник питания не поврежден при разрыве лазерных трубок и срок службы источника питания продлен.

Блок питания может содержать интерфейс обратной связи, Который может быть использован в закрытом замкнутом цикле управления и для тестирования фактического рабочего тока.

Недавно добавленный fuction: быстрое поле моющего сыворотка лазерная трубка или источник питания поврежден.

Область применения: гравировка и резка акрила; гравировка и резка ткани; гравировка и резка АБС; гравировка и резка резины и так далее.

Параметры HY-DY10 80 Вт 90 Вт СО2 лазерный источник питания для RECI S2 W2 СО2 лазерная трубка 90 Вт и EFR лазерная трубка 80 Вт Лазерный Резак

Схема подключения лазерной трубки DY10 и Reci2 HY-DY10 80 Вт 90 Вт СО2 лазерный источник питания для RECI S2 W2 СО2 лазерная трубка 90 Вт и EFR лазерная трубка 80 Вт Лазерный Резак

DY10 Питание инструкция

I. Инструкция для провода подсоединения контрольного конца

, Для детей 1, 2, 3, 4, 5, 6 лет

5 V TH TL WP G IN

1) Нижний колонковый 1-источник питания 5 В. (Не требуется при подключении основной пластины. Он используется при регулировании мощности с потенциометром, а ток 5 в должен быть менее 10 мА.

2) TH. TL означает высокий и низкий уровень мощности соответственно, а WP-водозащиту.

3) Нижний колонковый 5 г относится к заземлению, а 6-к входному концу.

4) при подключении контрольной пластины, подключите светильник к футеру 2 в чехол с высоким уровнем мощности, излучающий светильник, (футер 3 для низкого уровня мощности, излучающий светильник), подсоедините провод заземления к колонку 5, Подсоедините нижний колонкер 6 с аналоговым сигналом управления питанием и сделайте короткое замыкание для нижнего колонны 4 и 5.

5) PWM также может использоваться в футере 6, но пик импульса должен достигать 5 В, и частота должна быть выше 20 К.

6) для тестирования: 3, 4 и 5 находятся в коротком замыкании (или 4, 5 в коротком замыкании и 3, 5 подключены для переключения), центр потенциометра соединен с 6 дюймов, а два других конца соединены с 5 В и заземлением (1 и 5) соответственно.

7) светильник управляется на высоком уровне мощности, 1 и 2 подключены, а 4 и 5 находятся в водозащите.

8) не предлагается контролировать мощность лазера с высокочастотной модуляцией, потому что это повлияет на срок службы лазера.

9) модель применима к W2 лазеру, необходимо регулировать и использовать ток в соответствии с лазерной инструкцией.

10) амперметр соединен с катодной линией.

II. Инструкция для провода питания

Футера-1 шт.

GКруглый

Футера 2 footer3

AC 220 V 50 HZ 10A

Примечание: таблица 10 относится к требованию провода подключения, но не к диссипации фактической мощности.

III. Инструкция для лазерного подключения провода

1) Положительная красная линия с высоким напряжением подключена к лазерному хвосту

2) отрицательная белая линия подключена к окну лазерного выхода

Характеристическая вязкость полимера. Ограничение тока

Для ограничения рабочего тока потенциометр (находится в нижней части блока питания) должен поворачиваться против часовой стрелки. Ограничьте Максимальный выходной ток, поскольку он регулируется в инструкции по эксплуатации. Рабочий ток должен быть ограничен до доставки.

V. Линейная шкала между входным сигналом и выходным током

Поверните потенциометр, линейная шкала будет изменена: например, когда входной сигнал составляет 0-5 В, выходной ток составляет 0-32 мА. Или когда входной сигнал 0-2 в, выходной сигнал 0-32 мА.

Примечание: Когда потенциометр выключен слишком сильно, реальный выходной ток будет подавлен тем же входным сигналом.

VI. С использованием современных
Стандарт использования для нашего источника питания ниже 220 В, 50 Гц. Колебания входного напряжения и частоты повлияют на рабочий ток, обеспечиваемый блоком питания, эффективность линейна относительно. Нестабильное входное напряжение повлияет на выходную мощность лазерной трубки. Колебание входного напряжения не влияет на срок службы лазера, если только сила тока, обеспечиваемая источником питания, не превышает ограничения тока.
