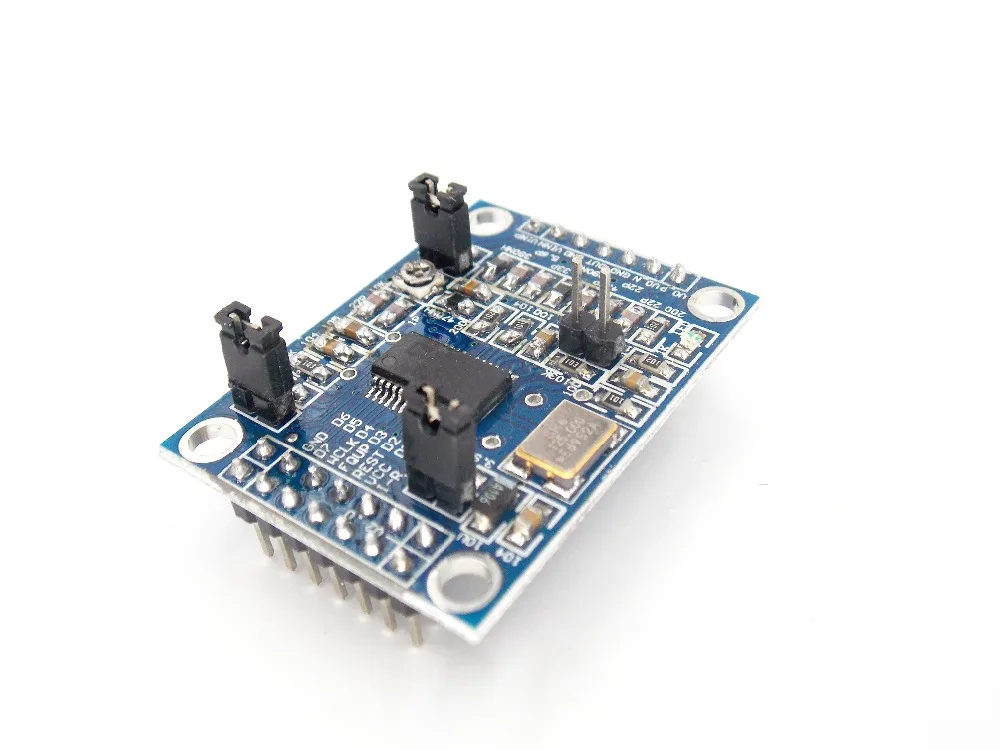

Модуль генератора сигналов AD9851 DDS 2 Sin Wave(0-70 МГц) и 2 квадратных волны(0-1 МГц)+ схема

Описание

Модуль генератора сигналов AD9851 DDS 2 Sin Wave (0-70 МГц) и 2 квадратных волны (0-1 МГц) + схема

Описание:

Модуль генератора сигналов AD9851 DDS + Бесплатный пример программы, схема, информация DDS Описание: выход 2 синусоида и 2 квадратных волны

-AD9851: 0-70 МГц

-Гармоники увеличивают частоту после 20-30 МГц, сигнал становится все более плохим

-Квадратная волна: 0-1 МГц

-Используйте фильтр низких частот 70 МГц, сделайте сигнал SN соотношение лучше

-Параллельный и последовательный ввод данных может быть выбран через перемычку

-DA benchmark Pin (PIN12) выход, удобно делать приложение регулировки скорости выходного сигнала.

-Исходное входное напряжение компаратора генерируется переменным резистором,

-Регулировка этого сопротивления может получить различный рабочий цикл квадратной волны

-Модуль AD9851 с использованием активного кристалла 30 МГц

-AD9851 тактовая частота до 180 МГц, AD9851 имеет 6 октав
