Описание
Описание:MCU большие цифры драйвер представляет собой цепной контроллер рюкзак, который может быть спаяна непосредственно к задней части у нас большой 6,5 "7-ми сегментный дисплеев. Большие числовые дисплеи являются отличным дополнением к любому проекту, где вы хотите увидеть информацию на расстоянии. Судьи и таймеры lap станет отличным подачи заявки на большой 7-сегментный светодиодный дисплеев.

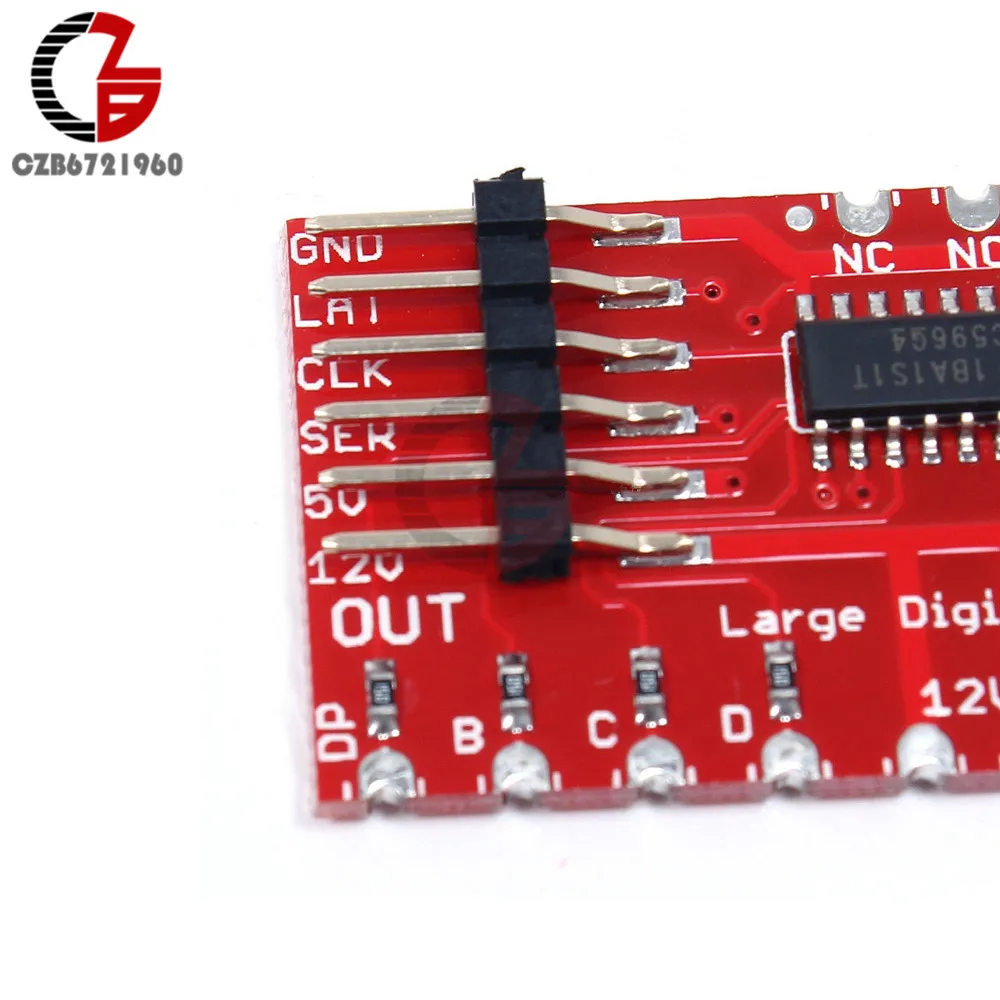

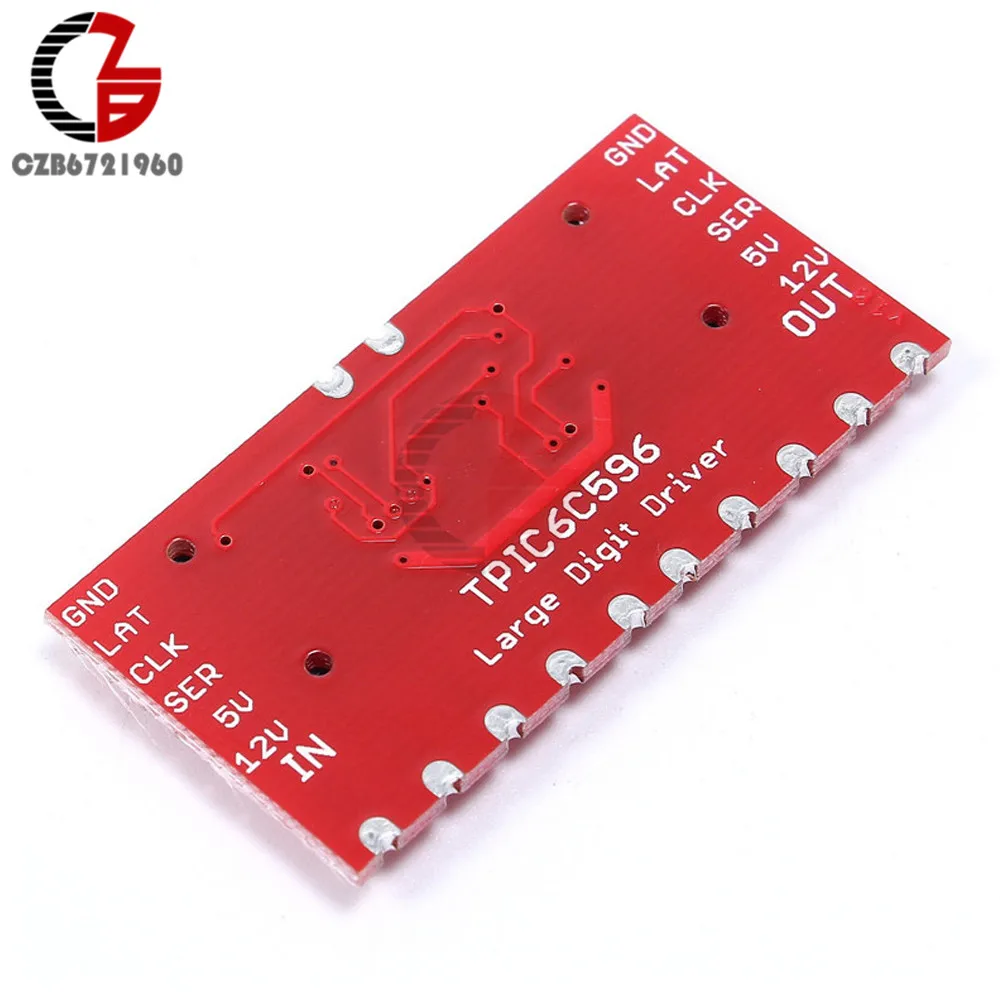

MCU большие цифры драйвер может быть легко крепится к задней части 7-ми сегментный дисплей пайкой все 10 castellations булавки в нижней части, а также два дополнительных castellations на сверху по всей площади картины. Имейте в виду, что большие цифры драйвера требуют 12 В для светодиодов и 5 В для бортового TPIC6C596 IC. Каждый драйвер оснащен шестью входными штырьками и шестью выходными штырьками, они делают драйвер способным быть прикованным вместе. Входные/выходные контакты указаны как GND (Заземление), LAT (защелка), CLK (часы), SER (серийный), 5 В (питание для драйвера IC), 12 вольт постоянного тока (Мощность для 7-ми сегментный дисплей). На самом деле, мы использовали большие цифры водителя на нашей АВК битвы-бот арены, чтобы показать время и результаты!
Особенности:
MCU большие цифры драйвер может быть легко крепится к задней части 7-ми сегментный дисплей пайкой все 10 castellations булавки в нижней части, а также два дополнительных castellations на сверху по всей площади картины. Имейте в виду, что большие цифры драйвера требуют 12 В для светодиодов и 5 В для бортового TPIC6C596 IC. Каждый драйвер оснащен шестью входными штырьками и шестью выходными штырьками, они делают драйвер способным быть прикованным вместе. Входные/выходные контакты указаны как GND (Заземление), LAT (защелка), CLK (часы), SER (серийный), 5 В (питание для драйвера IC), 12 вольт постоянного тока (Мощность для 7-ми сегментный дисплей). На самом деле, мы использовали большие цифры водителя на нашей АВК битвы-бот арены, чтобы показать время и результаты!
Особенности:
Рабочее напряжение: 5 В
Chainable к еще большие цифры драйвера
Крепится прямо на 7-ми сегментный Дисплей
Зубчатыми монтажными отверстиями
Документах:
Схема
Подключение руководство
Технический паспорт (TPIC6C596)
GitHub (файлы проектирования и код примера)
Посылка включает в себя:
1 x DC 5 V TPIC6C596 большие цифры драйвер
Характеристики
- Бренд
- diymore
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- LED Display Module
- Тип выхода
- LED Display Module
