2 оси новая версия английская панель MPG CNC контроллер для токарного и шлифовального станка шаговый сервопривод g-код с боковой панелью и MPG

Описание

2 оси новая версия английская панель ЧПУ контроллер для токарного и шлифовального станка шаговый сервопривод g-код с боковой панелью и MPG

Этот NEW1000TDb является системой управления ЧПУ с заподлицо среднего класса, предназначенной специально для токарных и шлифовальных станков.

Основанная на современных компьютерных технологиях, эта система обеспечивает ядро управления движением с технологией программы PLC в одиночной и уникальной подсистеме двигателя управления в реальном времени PTAI. Исключительная стабильность и надежная работа происходит от использования высокой производительности, низкого энергопотребления промышленного класса ARM микропроцессора в качестве аппаратного ядра. В сочетании с большим диапазоном FPGA интегральные схемы, несколько (4 & 6) слой печатных плат, 32 MБ флеш-памяти и 8 ”реальный цвет ЖК-дисплей с удобным человекомашинным интерфейсом диалога, эта система обеспечивает все преимущества для безопасной, экономичной и эффективной работы.

Эта система имеет функцию резервного копирования параметров машины. После отладки машины, вы можете выполнить Резервное копирование всех параметров машинной системы и ПЛК файлов на компьютер. Это удобно не только для массовой отладки, но и для восстановления машины до нормального после любых изменений системы.

Системы конструкция:

32 бит высокая производительность, низкое энергопотребление промышленного класса ARM микропроцессор.
64 Мб памяти.
32 Мб пользовательского хранилища.
640x480 8 "реальный цветной ЖК-дисплей.

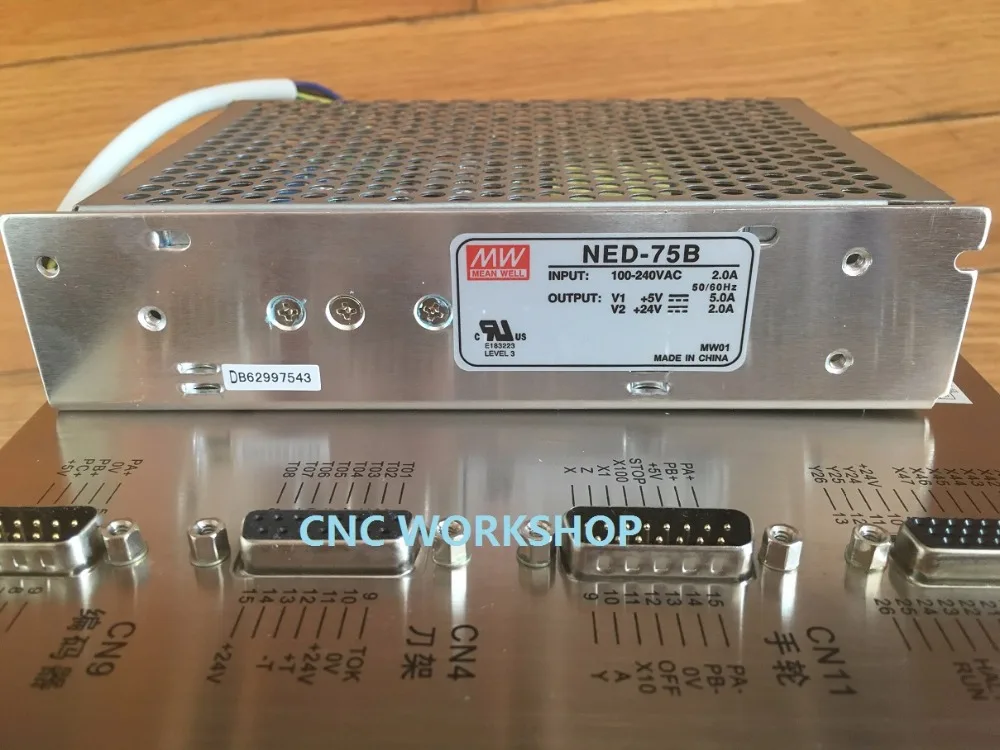

Высокая защита от помех переключатель-режим питания.
USB dockable U-disc copy interface.
RS232 интерфейсом.
Контроль скорости Сервопривода шпинделя/контроль скорости преобразования частоты шпинделя.
Ручной импульсный генератор.

Системы Технические параметры:
Контролируемые оси: X, Z, C/Y, A, B (Пять осей.)
Связанные оси: дуги = 2-3 оси, линейные 2-5 осей.
Импульсный эквивалент: X, Z, C/Y, A, B оси: 0,001 мм.
Максимальная скорость: X, Z, C/Y, A, B: 60000 мм/мин.
Скорость резки: 1-10000 мм/мин.
Минимальный входной блок: 0,001 мм.
Диапазон приращения программирования: ± 99999,999.
99 инструмент управления.
Управляемый линейный вертикальный или вращающийся диск типа смены инструмента.
Код программы: ISO-840 международный стандарт.
Определение системы координат: ISO-841.
Защита шасси соответствует правилам IP43.

Системы функции
1. Функция автоматической диагностики
Полная диагностика ЦП, хранилища, lcd, интерфейса ввода/вывода, состояния параметров, координат, программы обработки и т. д. выполняется при запуске или перезагрузке системы. В режиме реального времени Диагностика источников питания, состояния шпинделя, ограничений и всего интерфейса ввода/вывода во время работы.
2. Функция компенсации
Автоматическая компенсация зазора.
Автоматическая компенсация радиуса инструмента.
Радиус инструмента автоматический смещение и острый угол перехода.
Автоматическая компенсация погрешности свинцового винта.
3. Обильная система обучения
Инструкции по масштабированию.
Зеркальная поверхность подвергая механической обработке инструкции.
Несколько инструкций по смещению инструмента.
Циклы программ, скачки, вызовы и различные окончания программ.
Несколько инструкций по позиционированию: начальные точки, установка фиксированных опорных точек и т. Д.
Инструкции по интерполяции линейных, круглых и спиральных линий.
Инструкции по программированию: циклы программ, вызовы, передача различных способов окончания программы и т. Д.
6 систем координат заготовки.
4. Китайское/английское меню: полный экран
Простота в эксплуатации, с удобным просмотром.
5. Широкие функции отладки
Четко обозначает ошибки в эксплуатации и руководство по их исправлению.
6. Передача программ между системой ЧПУ и IBM/ПК совместимым компьютером
Он может осуществлять вспомогательное Программирование CAD/CAM/CAPP с помощью ПК серии совместимых компьютеров, а затем передавать программы ЧПУ в систему для обработки через (USB U-disc copy port, или RS232 порт). Программы также можно передавать через систему на ПК через порт связи.

Системы Условия эксплуатации:
Переменный ток 220 В (+ 10%/-15%), частота 50 Гц/60 Гц. Мощность: ≤ 200 Вт.
Примечание: если питание от сети 38, необходимо использовать изолирующий трансформатор
Условия эксплуатации: температура 0-45 ℃, относительная влажность 40-80%.
Условия хранения и транспортировки: температура-40 ~ 55 ℃, относительная влажность <93% (40 ℃).
Атмосферное давление: 86-106kpa
Отсутствие чрезмерного уровня горючей пыли, кислот, взрывоопасных газов или сильных электромагнитных помех.
