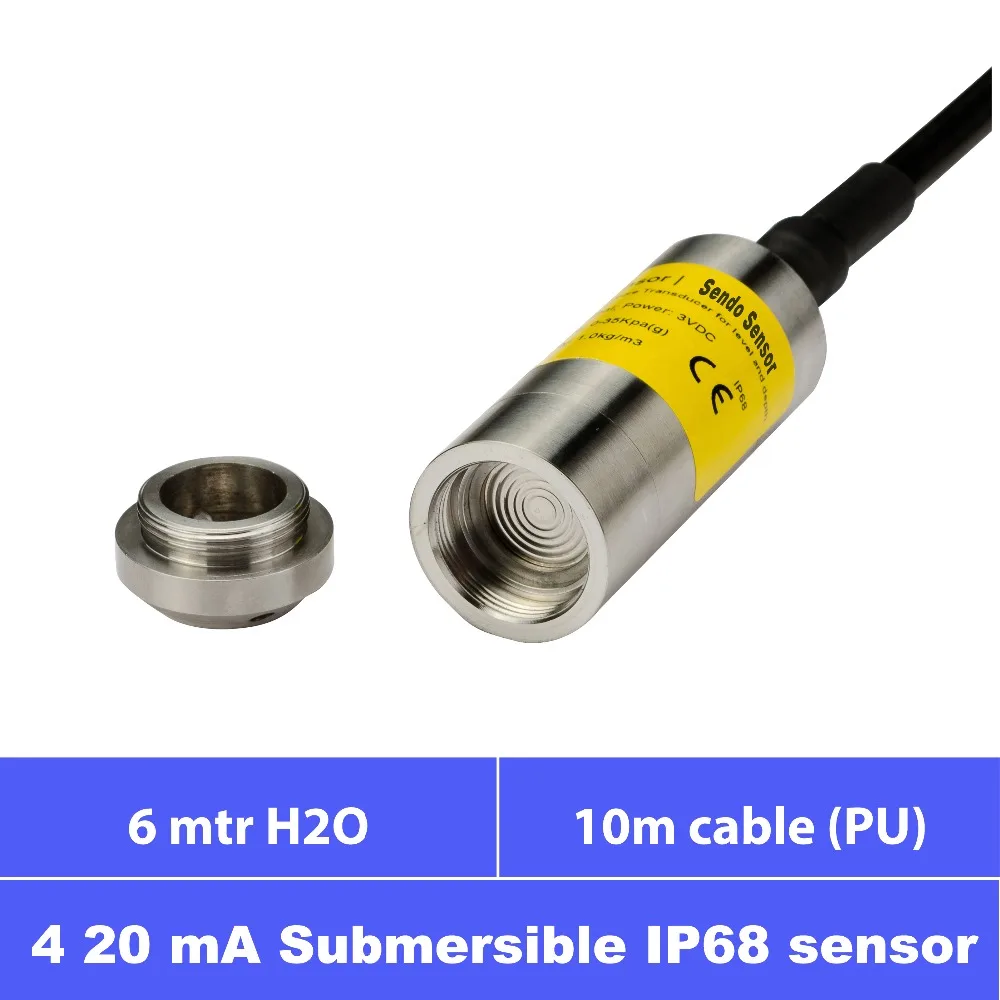

Дешевый погружной датчик давления преобразователь для уровня воды, 6 м Диапазон h2o воды, 10 м полиуритановый кабель, IP68 Защита, 4-20мА выход

Описание

Дешевый погружной датчик давления преобразователь для уровня воды, 6 м Диапазон h2o воды, 10 м полиуритановый кабель, IP68 Защита, 4-20мА выход

АVailable продукты в различном давлении и длине кабеля

Код	Модель	Стабилизатор напряжения	Сигнал	Длина кабеля	Датчики давления
63410M2W	SS634	9... 30Vdc	4... 20mA	10 м	2 м воды
63410M4W	SS634	9... 30Vdc	4... 20mA	10 м	И формирующая листы для кровли 4 м воды
63410M5W	SS634	9... 30Vdc	4... 20mA	10 м	5 м воды
63410M6W	SS634	9... 30Vdc	4... 20mA	10 м	6 м
63410M8W	SS634	9... 30Vdc	4... 20mA	10 м	8 м воды
63410M9W	SS634	9... 30Vdc	4... 20mA	10 м	От 9 месяцев воды
63410M10W	SS634	9... 30Vdc	4... 20mA	10 м	10 м
63420M10W	SS634	9... 30Vdc	4... 20mA	20 м	10 м
63420M12W	SS634	9... 30Vdc	4... 20mA	20 м	Размеры от 12 мес. воды
63420M15W	SS634	9... 30Vdc	4... 20mA	20 м	15 м
63420M18W	SS634	9... 30Vdc	4... 20mA	20 м	18 м
63420M20W	SS634	9... 30Vdc	4... 20mA	20 м	20 м воды

FФуннкции


Соответствия CE	Силиконовое масло	Нержавеющая сталь 316L диафрагмы

Защита от обратной полярности	IP68 класс

Описание
Серии SS634 Погружные Датчики давления используют пьезорезистивную технологию, масло заполнено, класс IP68, подходит для уровня жидкости и Измерение глубины. Их герметичный корпус делает их подходящими для погружения практически во все виды промышленных жидкостей и масел, предназначены для точного измерения давления в диапазоне от 100 мбар до 20 бар (в зависимости от глубины водной колонны от 1 м до 200 м).
Электрическое соединение-Специальный полиуритановый кабель с воздушной трубкой, а соединительная часть под давлением-открытая гофрированная диафрагма из нержавеющей стали 316L, легко для ежедневного обслуживания. Типичные виды применения, включая установки по очистке воды и сточных вод, мониторинг уровня воды в резервуарах, плотинах, скважинах.

TТехнические данные

Точность @ 25 °C	±0. 5%
Время отклика	<4 MS
Давление перегрузки	2,0 × F.
Давление диапазон	6 м H2O
Давление типа	Датчик
Стабильность	≤0. 2% Ф. С./год
Температурный коэффициент	±0. 03% F. S./°C

Электрические характеристики

Выход сигнала	4И rarr;20mA
Напряжение питания	9 и rarr;30VDC

Условия окружающей среды

Средний Диапазон рабочих температур	-20 °C & rarr; + 85 °C
Диапазон температуры окружающей среды	-20 °C & rarr; + 85 °C
Компенсированный диапазон температур	0 °C & rarr; + 60 °C

МEchanical характеристики

Материалы	Диафрагма	Нержавеющая сталь 316L
	Корпус	Нержавеющая сталь 304
	Кабель	Искусственная 10 м
	Запечатывания	Уплотнительное кольцо Viton
Запечатывания рейтинг	IP68

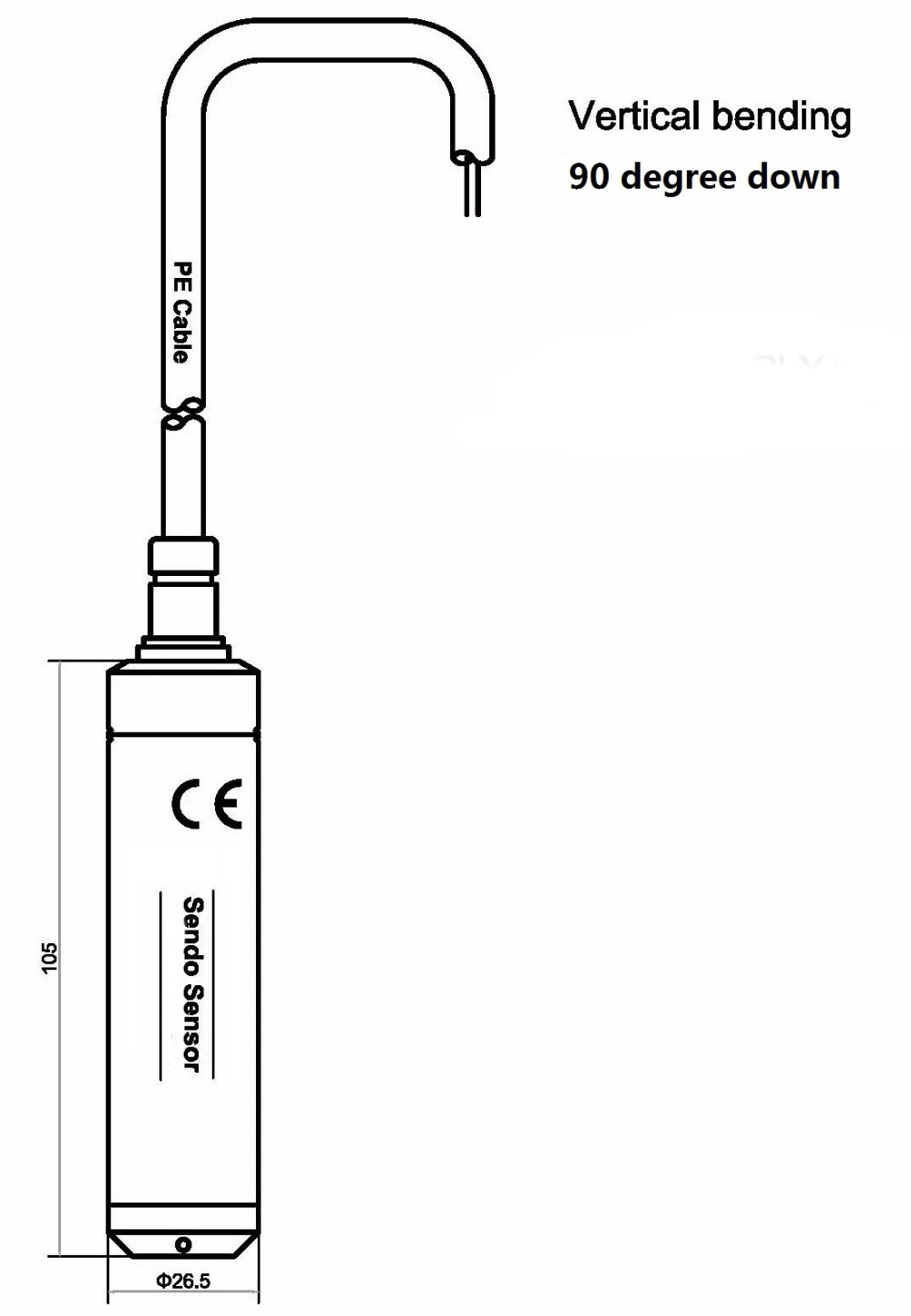

DImensions и рекомендуется установка

Дешевый погружной датчик давления преобразователь для уровня воды, 6 м Диапазон h2o воды, 10 м полиуритановый кабель, IP68 Защита, 4-20мА выход

Функциональная электрическая схема

Красный: питания +

Черный: Выход +

Установка и меры предосторожности
*** Место установки должно быть Простота эксплуатации и фиксации
*** При установке металлический зонд должен погружаться в Дно Контейнера
*** Место установки должно быть вдали от источника тепла, насколько это возможно
*** Если клиенту необходимо соединить с другим кабелем, необходимо принять гидроизоляционные меры
*** Когда датчик помещается в воду, это лучшее, что датчик можно зафиксировать, и вдали от входа
Меры предосторожности для безопасного использования
*** Регулярно чистите металлический зонд (датчик), чтобы избежать блокирования порта давления
*** Кабель является специальным водонепроницаемым кабелем, истирание, прокол, и отрезать кабель не допускается
*** Проводка должна строго сослаться на электрическое соединение, неправильная проводка может привести к повреждению датчика
*** Диафрагма 316L из нержавеющей стали находится в передней части датчика, искусственно инородное касание тела не допускается
